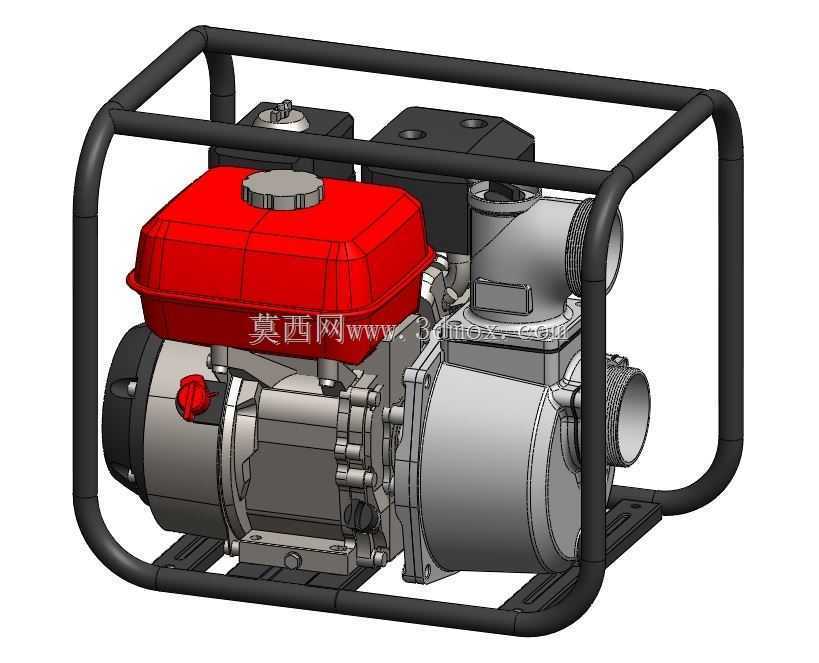

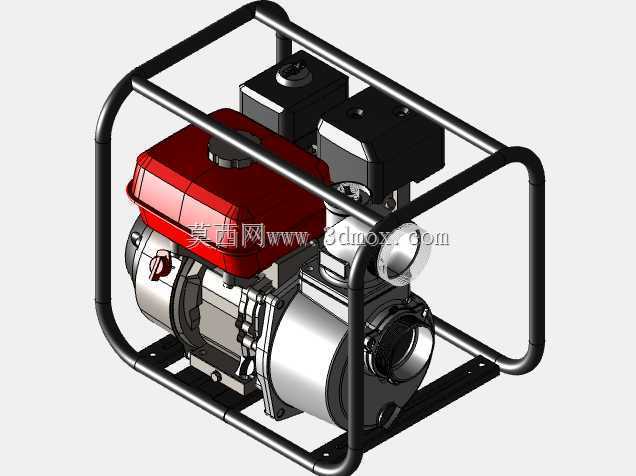

3英寸口径框架式柴油动力抽水机组结构

　　做农用及应急给排水设备结构设计快十年，经手的动力泵类三维模型不下百套，这套3英寸口径的柴油动力水泵结构，是野外无供电场景下给排水作业的典型构型，很多刚入行的结构工程师做这类设备建模时，容易只盯着泵体本身做细节，忽略外围框架、动力单元与泵体的匹配边界，最后出的模型要么装配干涉，要么不符合实际安装使用的尺寸要求。

　　先从实际应用场景说，这类3英寸口径的柴油水泵，核心使用场景集中在三个方向：一是丘陵、山地等电网覆盖不到的零散农田灌溉，不需要拉设临时供电线路，加注柴油即可启动作业，流量匹配3英寸通径的管路，每小时的输水能力可以覆盖数十亩旱地的灌溉需求，比小型电动潜水泵的作业半径大很多；二是汛期的应急排涝，比如城市低洼路段、地下车库入口、施工基坑的积水抽排，不需要依赖现场供电，随到随用，框架结构也适合叉车或者人工短距离搬运，在应急抢险场景里的适配性很强；三是小型工程的临时输水，比如道路施工时的作业面降尘洒水、野外施工营地的生活用水输送、小型水利工程的围堰排水，都能用到这类设备。

　　从功能特性来看，这套机组采用柴油机直连泵体的结构，没有额外的皮带传动或者减速机构，动力传输路径短，传动损耗比带传动结构低15%左右，日常维护也不需要频繁调整皮带张紧度。泵体采用自吸式结构设计，首次使用前只需要在泵腔加注少量引水，启动后数秒即可完成自吸抽水，不需要在进水管路底端加装底阀，也不需要每次启动前给整段进水管路注水，野外作业时的操作便利性提升很明显。外部的管式焊接框架，一方面是给动力单元和泵体提供防护，避免搬运、作业过程中磕碰损坏油箱、缸头或者进出水口，另一方面框架底部的支撑梁做了加宽处理，作业时不需要额外打地脚螺栓固定，直接放置在平整地面即可，机组运行的振动通过框架底部的接触点分散传递，不会出现明显的位移。

　　说下设计思路层面的考量，做这类机组的三维建模时，首先要确定的是动力端与泵端的连接同轴度，柴油机的输出轴与泵叶轮轴的同轴度公差必须控制在0.1mm以内，不然运行时会出现明显的振动，轻则损坏密封件，重则造成泵轴弯曲，所以建模时要先把连接法兰的定位基准做统一，以飞轮壳的安装止口为核心基准，依次匹配泵体连接座、叶轮轴、密封组件的位置，避免出现累计公差超标的问题。油箱的布置位置在柴油机缸头上方，靠重力给油泵供油，不需要额外加装输油泵，建模时要注意油箱底部与缸头盖之间预留至少20mm的散热间隙，避免缸头工作时的高温直接烘烤油箱，同时油箱盖的位置要突出框架上平面，方便日常加注柴油，不会被框架管挡住操作空间。进出水口的法兰采用标准的3英寸管法兰尺寸，螺栓孔的位置、通径尺寸完全匹配通用输水胶管的快速接头规格，用户不需要额外加工转接头就能直接连接标准管路，这一点是很多新手建模时容易忽略的，经常把法兰尺寸做成自定义规格，导致模型和实际通用配件不匹配。

　　再讲外形尺寸与安装边界的控制，这套机组的整体外轮廓尺寸，控制在长650mm、宽450mm、高550mm左右，这个尺寸是经过多轮场景验证的：宽度方向控制在450mm以内，刚好可以通过普通民用住宅的单元门、农村地区的狭窄田埂路，不会因为宽度太大无法通行；高度方向控制在550mm，成年人站在机组旁边，不需要弯腰就能操作油箱盖、启动拉绳、油门开关，操作高度符合人体工程学要求；框架的管径采用25mm的焊接钢管，壁厚2mm，既保证了整体结构强度，搬运时不会出现框架变形，又不会因为管壁太厚导致整机重量超标，整套机组的干重控制在45kg以内，两个成年人可以轻松抬运，适合野外无装卸设备的场景转运。安装边界方面，要注意进水口的前方预留至少300mm的操作空间，方便连接进水管路、检查进水口的滤网是否堵塞；出水口的侧方预留200mm的操作空间，方便连接出水胶管、调整出水阀门开度；柴油机的排气口位置要朝向框架外侧，不能对着泵体或者油箱方向，避免高温尾气烤坏管路密封件或者油箱漆面；启动拉绳的位置要预留足够的拉拽空间，拉绳拉出方向不能有框架管遮挡，不然启动时拉绳会和框架摩擦，影响拉绳使用寿命。另外，泵体底部的放水螺塞位置要低于泵腔的最低液面，建模时要保证螺塞的安装位置突出框架底部平面至少10mm，方便冬季使用后排空泵腔内的存水，避免低温下存水结冰胀裂泵体。

　　很多人做这类模型时，会把框架做成和动力单元、泵体完全贴合的结构，实际上框架和内部的柴油机、泵体之间要预留15-20mm的间隙，一方面是给运行时的振动预留位移量，避免刚性接触导致框架共振产生过大噪音，另一方面是方便日常维护时伸手进去调整油管、检查螺栓紧固情况，不需要把整个框架拆下来就能完成常规保养。还有空气滤清器的位置，要布置在框架内侧远离排气口的一侧，避免吸入排气口排出的废气，影响柴油机的燃烧效率，同时空气滤清器的滤芯拆卸位置要预留操作空间，方便定期更换滤芯。
