0.75英寸管道用法兰连接结构

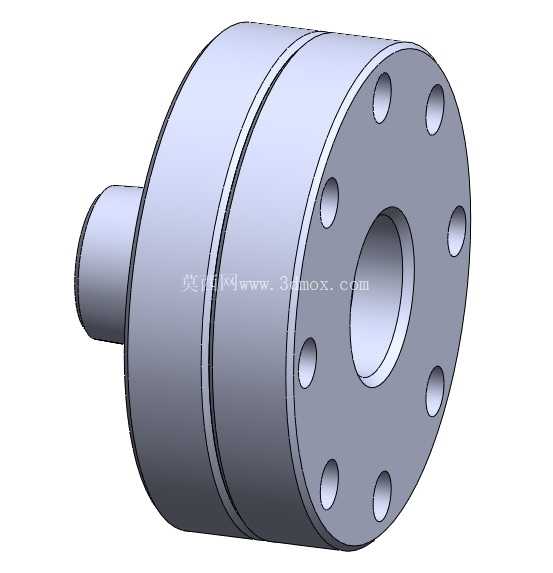

　　在中小口径流体输送管路的布设场景中，0.75英寸规格的法兰是管路对接、设备接口转换环节极为常用的连接件，这套结构的设计完全围绕管路连接的密封可靠性、安装便捷性展开，适配公称通径对应0.75英寸的水、气、低压油类介质输送场景，常见于小型液压站油路、实验室气路、民用给排水支管、小型换热设备进出口等位置的管路对接作业。从结构设计逻辑来看，该法兰采用带颈对焊式的基础构型，颈部的渐变过渡结构能够有效分散管路运行过程中产生的应力集中，避免法兰盘与管道焊接位置在长期振动、压力波动工况下出现焊缝开裂的问题；法兰盘端面上均匀分布的8个螺栓孔，采用圆周等距排布的设计，螺栓孔的中心圆直径、孔径尺寸均匹配对应压力等级的标准规范，安装时通过对称拧紧螺栓即可让法兰端面均匀受力，配合端面间的密封垫片就能实现可靠的介质密封，防止输送过程中出现跑冒滴漏的问题。

　　不同于平焊法兰的薄盘结构，这款法兰的盘体厚度经过针对性校核，能够承受对应压力等级下的轴向推力，当管路内部存在压力波动时，盘体不会出现翘曲变形，保证密封面始终保持平整贴合；中心的通孔直径与对接管道的通径完全一致，不会出现通径缩口的问题，避免管路输送过程中在法兰位置产生额外的流阻，减少介质输送的压力损失。从安装边界来看，该法兰的轴向总长度预留了足够的焊接操作空间，颈部外圆尺寸与对接管道的外圆尺寸匹配，现场焊接作业时不需要额外做坡口处理的适配调整，能够直接与同规格的管道进行组对焊接；法兰盘的外圆尺寸控制在合理范围内，在密集排布的管路群中安装时，不会和相邻的管路、支架产生空间干涉，螺栓拧紧作业时普通的开口扳手、套筒扳手都能顺利操作，不需要使用特殊的定制工装。

　　在实际选型应用中，这款法兰适配的压力等级覆盖常规低压流体输送的绝大多数场景，密封面采用突面结构，既可以搭配非金属的橡胶垫片、石棉垫片，也可以搭配金属缠绕垫片来应对稍高温度的介质输送需求；法兰颈部的长度设计兼顾了焊接强度和安装空间，当管路需要经常拆卸维护时，这种带颈结构的法兰比平焊法兰有更长的使用寿命，多次拆装也不会因为螺栓压紧力的作用导致盘体变形。设计过程中对法兰各部位的圆角过渡做了优化，所有棱角位置都做了小圆弧处理，既避免了加工、安装过程中尖锐边角划伤操作人员，也减少了应力集中点，提升了结构的抗疲劳性能；螺栓孔的位置度公差严格控制在标准范围内，现场安装时不需要额外铰孔修正，螺栓可以顺利穿入，大幅提升现场安装的作业效率。

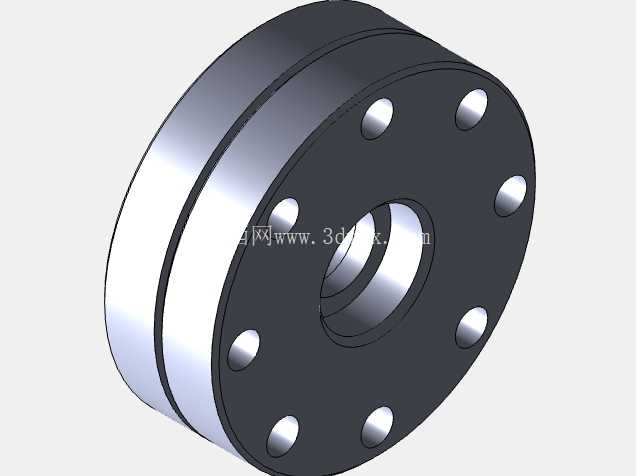

　　对于设备端的接口对接场景，这款法兰的后端短颈结构也可以直接与设备壳体上的预留接口焊接，实现设备管路进出口的标准化转换，让设备端接口能够和通用规格的工业管道直接对接，不需要定制特殊的转接头，降低设备配套管路的布设成本。在三维建模过程中，各特征的参数完全匹配工程实际的加工要求，法兰盘端面的密封面粗糙度要求、螺栓孔的倒角尺寸、颈部的焊接坡口角度都在模型结构中做了对应体现，结构工程师可以直接调用该模型进行管路排布设计，不需要重新绘制基础结构，也可以根据实际使用的压力等级、介质特性调整盘厚、螺栓孔数量等参数，快速衍生出适配不同工况的法兰结构。
