拖挂式可移动集成水处理作业装置

　　这套拖挂构型的水处理集成装置，核心定位是解决无固定供水配套场景下的应急净水、作业供水需求，常见于野外工程施工营地、地质勘探驻点、应急救灾现场、偏远牧区临时供水点这类场景，不需要提前搭建固定厂房或管路基础，依靠牵引端挂接在通用牵引车尾部就能完成跨区域转场，转场到位后仅需展开四个支腿调平设备，接入原水水源与供电即可启动作业，省去了传统固定式水处理站的基建、管路预埋周期，适配快速部署的作业要求。

　　从整体结构布局来看，整套设备所有功能单元全部集成在单轴拖挂车的钢制底盘框架上，底盘上方采用型钢焊接形成整体防护笼架，既作为外围防护结构避免运输、作业过程中磕碰内部管路与元件，也预留了外挂附件、后期加装遮阳篷的安装点位；底盘前端设置标准牵引环结构，适配多数工程车辆、越野车辆的牵引接口，牵引端附近设置驻车支腿收纳位，行驶状态下支腿向上翻折固定，不会干扰通行间隙，作业状态下支腿向下伸出支撑，配合底盘尾部的两个支腿形成四点支撑，可在坡度不超过5度的非硬化地面完成调平，抵消单轴轮胎的弹性形变带来的设备晃动，保证内部高压过滤组件运行时的稳定性。

　　功能单元的排布遵循管路走向最短、操作维护便捷的设计逻辑：底盘左侧布置原水预处理单元，包含粗滤罐体、加药计量组件，原水接入后先经过粗滤去除大颗粒泥沙、漂浮杂质，再通过加药环节完成絮凝、消毒预处理；中部核心区域布置反渗透过滤组件、高压泵组，高压泵采用立式安装固定在底盘中部的加强安装座上，泵组周边预留了足够的操作空间，方便更换密封件、检修阀组，过滤膜组件采用横向并排布置，膜壳两端预留了抽拉更换的操作间隙，不需要拆解周边框架就能完成滤芯更换作业；右侧布置电控柜与净化水储水单元，电控柜采用密封式柜体安装在框架右侧靠近操作位的位置，面板上集成压力显示、流量显示、启停控制按钮，所有接线沿框架内侧的走线槽排布，避免管路渗漏造成线路短路，储水单元采用密闭式罐体，净化后的水暂存后可通过外接管路输出到用水点。

　　安装边界方面，整套设备行驶状态下的整体外廓尺寸适配普通公路通行要求，宽度不超过2.4米，高度不超过2.2米，长度控制在4.5米以内，不需要办理超限运输许可就能在普通等级公路转场；作业状态下支腿展开后，设备的支撑占地范围在长5米、宽3米区间内，对作业场地的硬化程度没有硬性要求，只要地面承载力能支撑设备整体重量、不会出现沉陷即可部署。底盘下方设置备胎固定位，行驶过程中出现轮胎故障可现场更换，不需要额外携带备胎固定装置；框架顶部预留了吊点，在车辆无法抵达的区域，也可通过吊装方式将整套设备转运到作业点位。

　　管路设计上，所有过水管路采用快装接头连接，不同功能段的管路采用不同颜色标识，方便现场操作人员快速识别原水管路、净化水管路、浓水排放管路，减少接错管路的概率；浓水排放端设置在底盘尾部，作业时直接将浓水导排到周边排水区域，不需要额外加装长距离排放管路。设备的所有外露金属件都做了防腐涂装处理，适配野外高湿、多扬尘的作业环境，框架的型钢连接处都做了圆角过渡，避免作业人员磕碰受伤，电控柜与泵组的转动部位都设置了防护盖板，符合野外作业设备的安全防护要求。

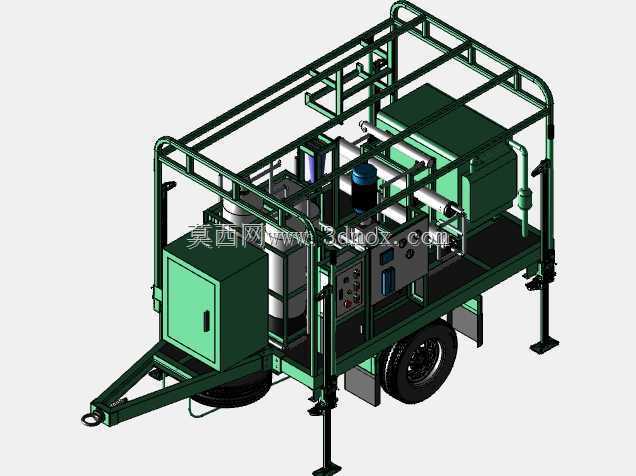

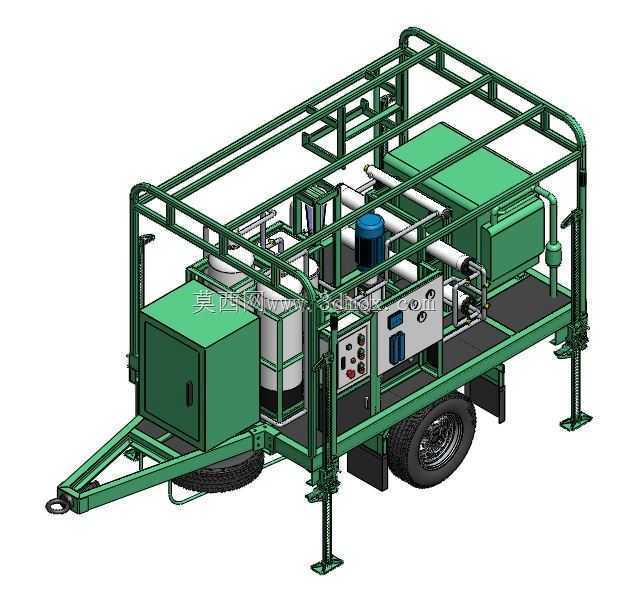

　　从建模还原的角度来看，这套模型完整还原了拖挂底盘、防护框架、各功能罐体、泵组、阀组、电控柜、支腿、轮胎牵引结构的所有细节，管路的走向、安装固定点位都和实际设备一致，没有省略安装结构、连接细节，不管是用于设备结构参考、作业场景搭建，还是用于选型阶段的方案演示，都能直接对应实际设备的结构状态，不会出现结构缺失、比例失调的问题。
