污水处理厂污泥转运拖挂式收集罐车

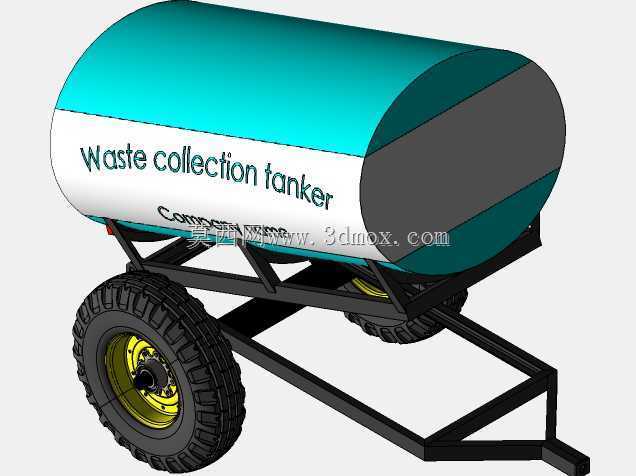

　　这款拖挂式污泥收集罐主要适配中小型污水处理厂的厂区内部污泥转运作业，区别于市政道路行驶的大型污泥清运车，该设备无需上牌、结构紧凑，专门针对厂区内部硬化路面短距离驳运场景设计，可直接对接污泥脱水车间的出料口，承接经压滤、离心脱水后的半固态污泥，单次转运可覆盖单班次污泥脱水产出量，减少厂区内小型转运设备的往返频次。从结构设计逻辑来看，罐体采用卧式圆柱构型，两端采用标准椭圆封头，相比方形罐体可在同等容积下降低壁厚需求，同时避免半固态污泥在罐体边角处积留挂壁，罐体中段设置白色标识区用于标注设备用途，罐体主体采用防腐涂层处理，适配污泥带弱腐蚀性的作业环境，罐体底部通过型钢焊接的副车架与行走机构连接，副车架采用矩形管拼焊结构，

　　受力路径直接从罐体底部鞍座传递至轮轴安装位，避免罐体局部应力集中。行走系统采用大直径深花纹越野轮胎，单轮配置双圆锥滚子轴承，适配厂区内部分未完全硬化的临时路面、坡道场景，轮辋采用钢制冲压件，承载冗余量按照满载污泥重量的1.5倍设计，避免厂区内重载转弯时出现轮辋变形问题；牵引架采用变截面矩形管结构，牵引端设置标准挂接环，可适配厂区内常用的叉车、小型拖拉机、电动巡检车等多种牵引动力，无需额外定制挂接接口。设计过程中优先考虑了卸料便利性，罐体可通过后部的翻转销轴实现整体倾翻卸料，倾翻角度可达45度，配合罐体内壁的光滑防腐层，半固态污泥可依靠自重完全卸出，无需额外设置高压冲洗或者推料机构，降低设备自身的结构复杂度与后期维护成本；

　　罐体顶部设置密封入料口，入料口盖采用快拆式压紧结构，转运过程中可避免污泥撒漏以及异味散溢，入料口尺寸适配常规污泥出料溜槽的口径，无需额外加装接料溜板即可完成对位接料。安装边界方面，该设备整体宽度控制在1.8米以内，可顺利通过厂区内常规的2米宽消防通道，整体长度不含牵引架为3.2米，牵引架伸展后总长度为4.5米，转弯半径小于6米，可在厂区内狭窄的车间通道、转弯路口顺利通行；罐体中心高度距离地面1.2米，接料时可直接对接高度1.1-1.3米的污泥车间出料口，无需调整出料口高度或者额外垫高设备。在功能适配性上，该设备除了转运脱水污泥外，也可临时用于厂区内格栅渣、沉砂池沉渣等其他固体废弃物的短距离转运，

　　仅需在入料口加装格栅网即可避免大块杂物卡滞卸料；车架两侧预留了安装挡泥板、反光标识的安装孔位，后期可根据厂区安全管理要求加装相关安全附件，轮轴位置预留了制动接口，若厂区内坡道较多可加装气刹或者油刹系统，提升重载下坡时的作业安全性。罐体壁厚设计根据污泥密度取值1.2t/m³，按照满载容积10立方米计算，罐体采用4mm厚碳钢板卷制焊接，外部环向加强筋间隔800mm布置，避免满载时罐体出现鼓胀变形，所有焊接位置均做煤油渗漏试验，确保转运过程中不会出现污泥渗液滴漏的问题，符合厂区内部环境卫生管理要求。
