多喷嘴容积式户用水表结构设计

　　这款多喷嘴结构的水表，主要面向民用建筑供水、小型商用供水支路的冷热水计量场景，在城镇供水管网末端、分户供水支路、二次供水出水端都能适配，核心作用是精准统计管路内的水流量累计值，为供水贸易结算、用水能耗统计提供可靠的计量依据。从结构设计逻辑来看，这款水表采用多喷嘴进水的结构布局，进水端通过多个对称布置的喷嘴将水流导入计量腔，相比单喷嘴结构，能让水流以更均匀的角度冲击叶轮组件，大幅降低水流扰动带来的计量误差，尤其是在小流量工况下，多喷嘴形成的环形水流可以更平稳地驱动叶轮转动，避免低流速下叶轮卡顿导致的计量失准问题，整体计量精度覆盖的流量区间更宽，能满足日常用水过程中从涓流小流量到全开大流量的全场景计量需求。外形结构上，

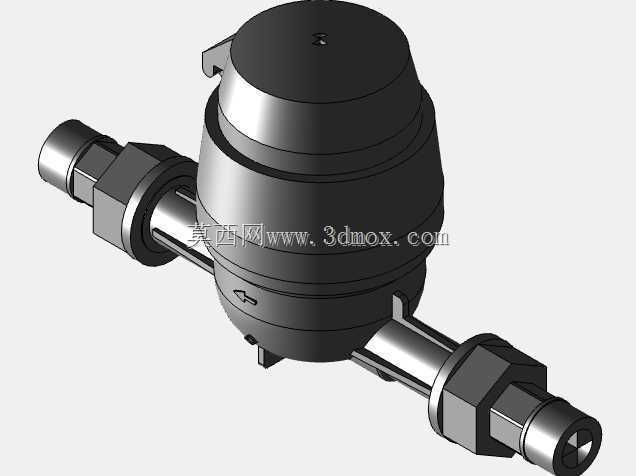

　　表体采用鼓形承压壳体设计，中部计量腔做了圆弧过渡的壁厚强化处理，既可以承受供水管网常见的1.6MPa公称压力，也能缓解水锤冲击带来的结构应力，避免长期使用过程中壳体出现开裂渗漏问题。两端采用外螺纹活接式的连接结构，活接螺母与表体之间设置了密封端面，安装时不需要转动表体本身，只需要将两端活接螺母对准管路的外螺纹接头拧紧即可，能大幅降低现场安装的对位难度，同时避免安装过程中表体转动导致内部计量组件错位。安装边界方面，这款水表的轴向安装长度适配常规DN15-DN20管径的户用管路安装间距，表体顶部的计数端盖做了凸起的密封结构，防护等级可以满足潮湿井室、户外明装的使用需求，端盖顶部的观察窗采用高透耐磨材质，

　　日常抄表时不需要额外擦拭就能清晰读取计数数值，端盖与壳体之间采用卡扣加密封圈的双重密封结构，既能避免外界灰尘、积水渗入计数腔损坏传动组件，也方便后期运维时快速拆开进行内部滤网清理、机芯校准作业。从内部结构的设计思路来看，多喷嘴的进水腔内置了整流结构，水流进入表体后首先经过整流筋梳理流向，消除管路弯头、变径带来的旋流、偏流问题，让水流以稳定的层流状态冲击叶轮，叶轮的转轴采用高耐磨的硬质合金轴套配合，长期转动过程中的磨损量极小，可以保证长期使用后的计量精度稳定性，叶轮上部的磁耦合传动结构将转动信号传递到上部的计数机构，实现计量腔与计数腔的完全静密封，彻底避免传统机械水表长期使用后计数机构渗水起雾的问题。在实际选型适配过程中，

　　这款水表可以直接替换同管径的传统旋翼式水表，不需要改动现有管路的安装间距，两端活接的密封垫片采用耐老化的丁腈橡胶材质，适配0-90摄氏度的冷热水介质，既可以用于普通自来水冷水计量，也能用于小型太阳能供水、分户热水支路的热水计量场景。表体下部设置了可拆的排污堵头，当管路内的铁锈、沙粒等杂质进入表体后，可以在不停水的情况下（关闭表前阀）拆开堵头进行杂质清理，不需要将整个水表从管路上拆下，大幅降低后期运维的工作量。结构建模过程中，对所有配合面都做了公差匹配设计，活接螺母的螺纹公差采用管路螺纹的标准公差，保证现场安装时可以和标准管路配件顺畅配合，密封面的平面度公差控制在0.05mm以内，避免安装后出现渗漏问题，计量腔的内壁做了光滑圆弧处理，减少水流阻力的同时，也避免杂质在腔体内壁沉积卡滞叶轮。
