双螺旋倾斜上料粉碎一体加工设备

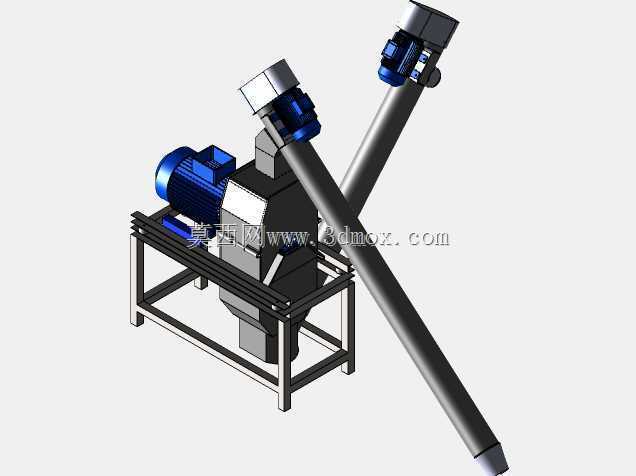

　　这套设备的结构设计核心围绕粉体加工环节的连续作业需求展开，将粉碎与上料功能做了集成化整合，省去了传统产线中粉碎设备出料后额外配置转运输送上料机构的冗余环节，在中小型粉体加工、饲料制备、建材粉料处理的车间场景中，能够直接对接原料仓与后续混料、包装工序，大幅压缩产线的占地长度。设备底部采用方管焊接的框架式支撑结构，支腿之间设置了多道横向与斜向的加强筋，避免设备运行时因电机振动、螺旋送料的轴向反作用力出现机架晃动，安装时只需在支腿底部预留对应尺寸的地脚螺栓孔位即可完成固定，无需额外做混凝土浇筑的重型基础，适配老旧车间改造、临时加工点位的快速部署需求。粉碎腔主体布置在机架的中心承载区域，侧面直接挂载驱动电机，

　　电机输出轴通过带轮传动连接粉碎腔内部的转子组件，带轮外侧设置了全包式的安全防护罩，避免运行过程中杂物卷入传动部位，也能防止传动带松脱甩出引发安全隐患，粉碎腔的进料端与顶部的接料斗连通，出料端则分别对接两根倾斜布置的螺旋输送机。两根螺旋上料管采用不同的倾斜角度布置，能够同时向两个不同高度、不同水平位置的下游设备输送粉碎后的物料，比如可同时对接混料机与储料仓，省去了分料器的额外配置；螺旋管的外壁采用薄壁无缝钢管加工，内部的螺旋叶片为等螺距连续焊接结构，端部的驱动电机直接与螺旋轴直连，省去了中间传动环节的功率损耗，螺旋管与粉碎腔的连接位置设置了快拆式的密封法兰，日常清理残料、检修叶片磨损时只需拆开法兰螺栓即可将整根螺旋管拆下，

　　无需挪动主体粉碎结构。设计过程中重点考量了物料流转的顺畅性，粉碎腔的内壁做了圆弧过渡处理，不存在直角积料的死角，接料斗的倾斜角度大于常见粉料的安息角，原料倒入后能够依靠自重滑入粉碎腔，不会在斗壁出现粘料堆积的问题；两根螺旋管的进料口直接延伸到粉碎腔的出料仓内部，螺旋叶片的端部与出料仓内壁保留了5mm的安全间隙，既不会出现刮蹭内壁的问题，也能尽可能将粉碎后的物料全部带入螺旋管内，避免腔体内积料导致的负载升高。设备的外形尺寸在设计时做了边界控制，整体宽度控制在1.2米以内，两根螺旋管的最大伸出长度根据输送高度做了参数化适配，常规配置下最高输送高度可达到3.5米，能够适配市面上多数中小型粉料加工设备的进料口高度，

　　安装时只需确认螺旋管出料端的对接位置与下游设备进料口的同轴度偏差不超过10mm，即可保证物料输送过程中不会出现撒漏。针对不同物料的加工需求，粉碎腔内部的筛网可快速更换，通过更换不同孔径的筛网就能控制出料的粒度，螺旋输送机的转速也可通过搭配变频电机实现调节，针对流动性差的粉料可适当提高转速避免堵料，针对易碎的晶状物料可降低转速减少输送过程中的颗粒破碎。设备的所有转动部位都配置了对应的密封件，粉碎腔主轴位置采用骨架油封加防尘圈的双重密封结构，避免粉料进入轴承部位导致轴承磨损过快，螺旋轴的端部轴承座设置在管体外侧，即使有少量粉料从密封位置溢出，也不会直接进入轴承滚道，大幅延长了维护周期。在实际生产场景中，这套设备可用于粮食粉碎后直接输送到饲料混合机，也可用于建筑废料粉碎后输送到制砖设备的进料端，还能适配化工粉料的加工输送工序，集成化的结构让设备的转场移动也更为便捷，搭配脚轮后可在车间内灵活调整作业位置，不需要固定安装即可完成临时加工作业。
