甜菜草料糠肉多用途卧式研磨设备

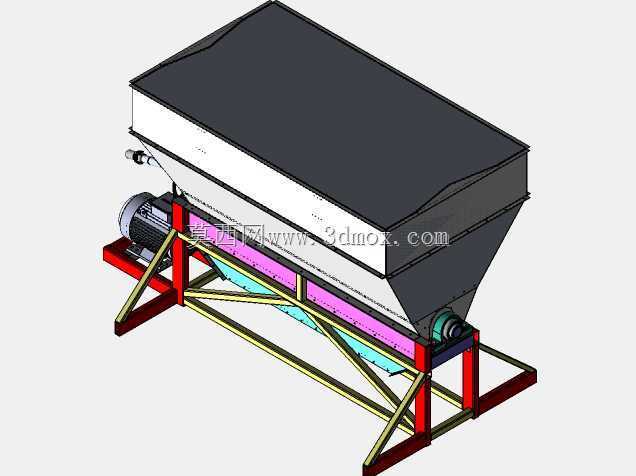

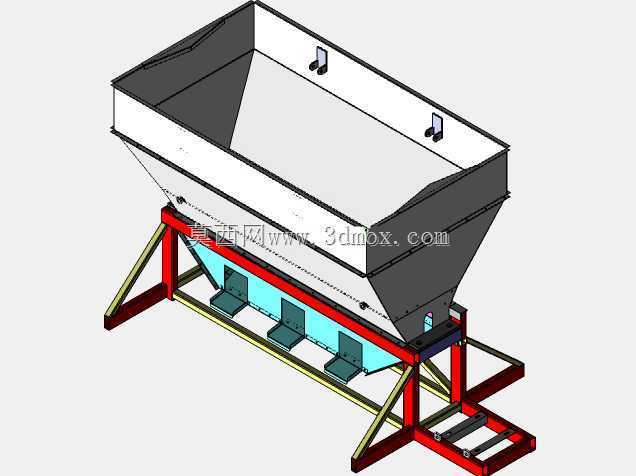

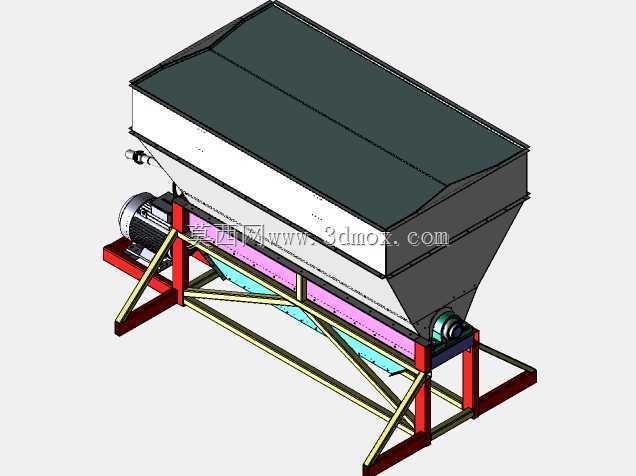

　　这款卧式研磨设备主要面向中小型农牧场、饲料加工点的原料预处理场景，可同时适配甜菜块根、青干草料、糠麸肉渣类物料的粉碎研磨作业，解决了传统单一功能粉碎机无法处理多类农牧副产物的痛点，在青贮饲料制备、畜禽日粮配制、农牧废弃物资源化处理环节都能适配。设备整体采用卧式长槽型料仓搭配锥斗出料的结构，上部进料仓容积达1.5立方米，单次投料可承载1500升左右的待加工物料，无需频繁补料就能完成批次作业，适配中小规模生产的连续投料节奏。机架采用型钢焊接的三角支撑结构，主承力梁使用矩形方管搭建，斜向支撑采用等边角钢做拉筋，所有支撑节点都做了满焊处理并预留了地脚螺栓安装孔，安装时可直接固定在硬化混凝土地面，无需额外做复杂的混凝土基础，

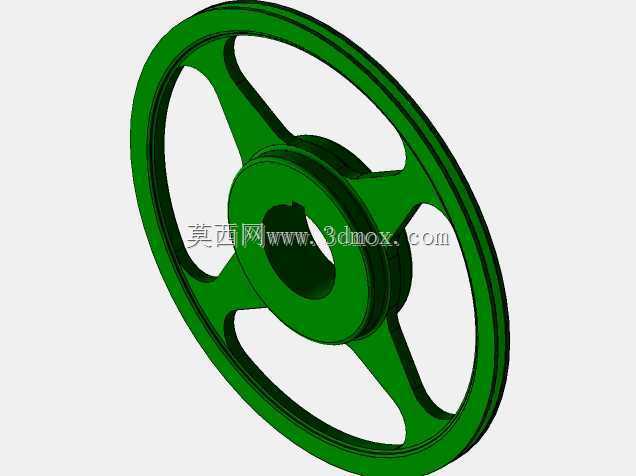

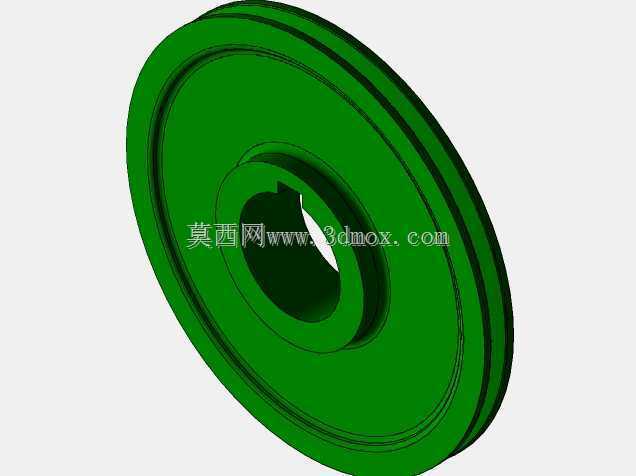

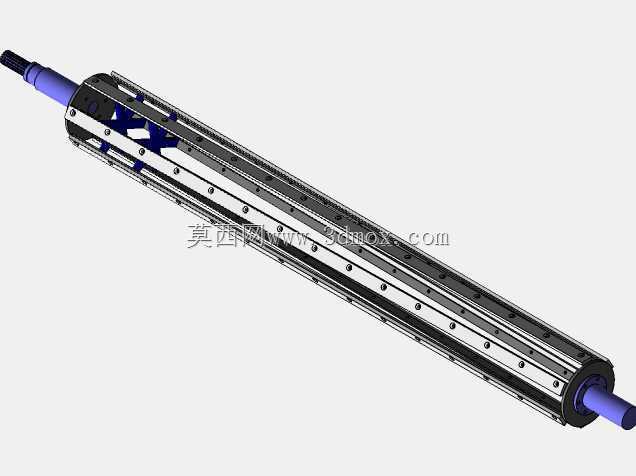

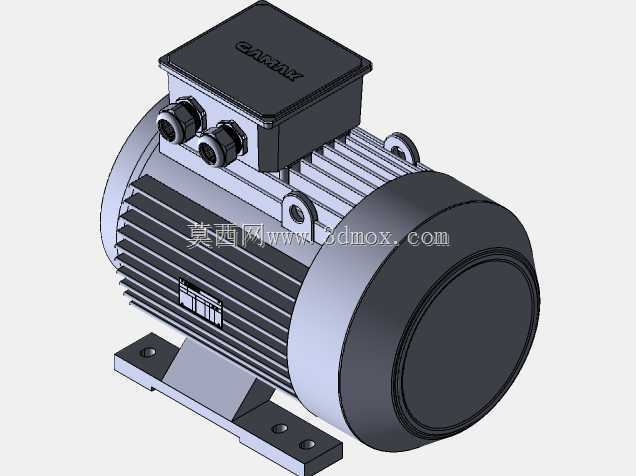

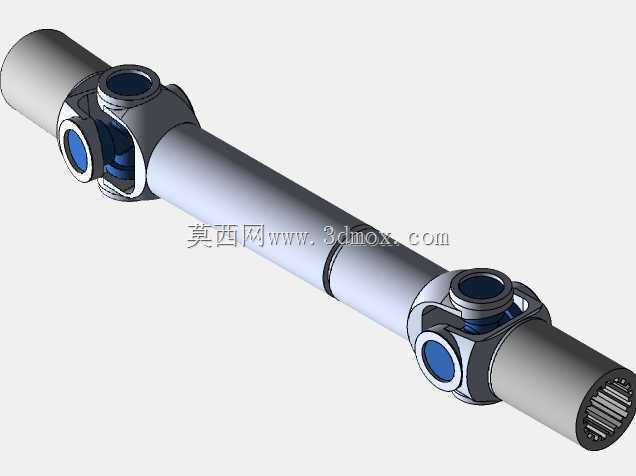

　　设备整体安装边界长度约2.8米、宽度约1.2米、高度约1.7米，常规厂房或户外敞棚都能放置，对安装场地的空间要求较低。驱动端预留了两种动力输入接口，一侧可直接配套标准异步电机做固定点位作业，另一侧预留了拖拉机PTO动力输出连接轴，可直接挂载在拖拉机后输出端，转场到田间地头就近处理收获的甜菜、秸秆类物料，无需将原料长途运输到固定加工点，能大幅降低农牧户的原料转运成本。设备内部的粉碎腔采用分段式结构，进料段设置了导料角板，可将物料顺畅导向粉碎辊组，粉碎辊表面做了差异化的刀齿排布，靠近进料端的刀齿做了大角度切削刃，可先对大块甜菜、整根干草做粗切破碎，靠近出料端的刀齿做细密的锤片结构，可将粗切后的物料进一步研磨到符合饲料制备要求的粒度，

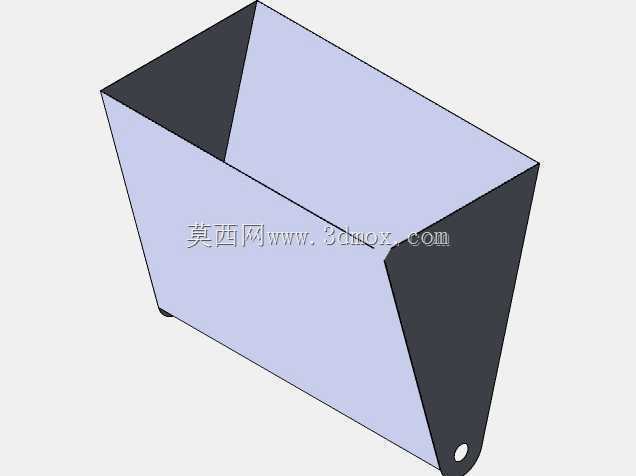

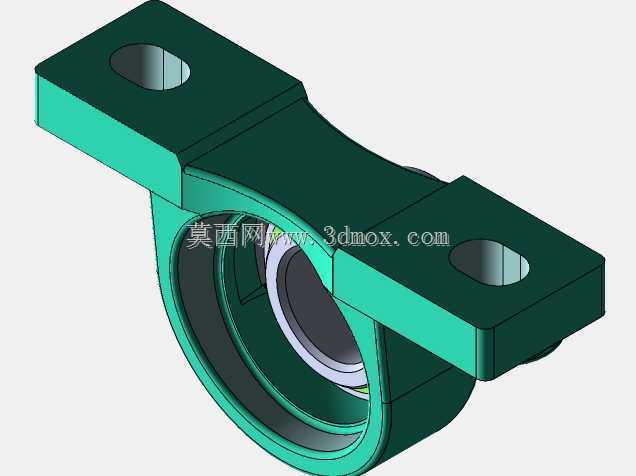

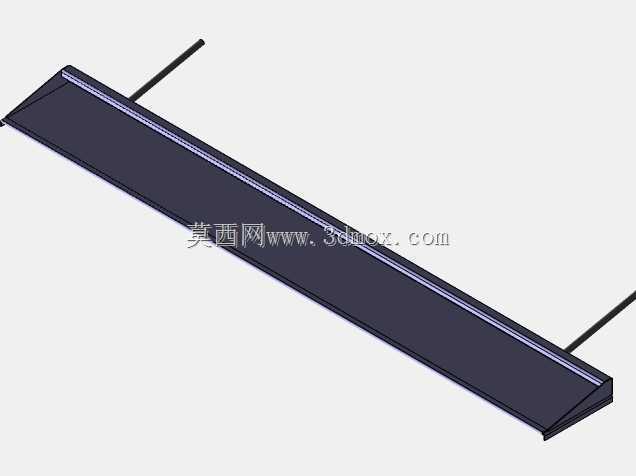

　　出料锥斗内部设置了导流板，可避免湿黏的糠肉、甜菜渣黏附在仓壁造成堵料。料仓上盖采用斜坡式密封结构，作业时可防止物料飞溅，上盖边缘设置了橡胶密封条，能减少粉碎作业时的粉尘外溢，改善作业环境。设计阶段针对不同物料的研磨特性做了参数适配，处理甜菜类高水分块根物料时，可调整粉碎辊的间隙到3-5毫米，避免过度研磨造成的浆水流失；处理干草类纤维物料时，可将间隙调整到1-2毫米，保证粉碎后的草料长度符合青贮或拌料要求；处理糠肉渣类半湿物料时，可在出料端加装筛网，控制成品粒度的均匀度。设备的动力传动部位都设置了安全防护罩，旋转轴端做了防缠绕设计，可避免长纤维草料缠绕转轴造成的负载过载，轴承座采用外置式安装，日常加注润滑脂、

　　更换密封件都无需拆解主机外壳，维护操作十分便捷。料仓侧壁设置了观察口，可随时查看内部物料的粉碎进度，无需频繁开盖检查，作业过程中如果出现卡料情况，可通过侧部的检修口快速清理，无需整体拆解料仓。从结构建模的角度来看，这款设备的所有钣金件都预留了折弯止裂槽，焊接件都标注了焊后去应力处理要求，装配环节的配合公差都按照通用农牧机械的标准设定，易损件如粉碎刀齿、锤片都设计为快拆结构，磨损后可单独更换，无需更换整个辊轴，能有效降低设备的长期使用成本。
