小型小麦磨粉设备结构设计方案

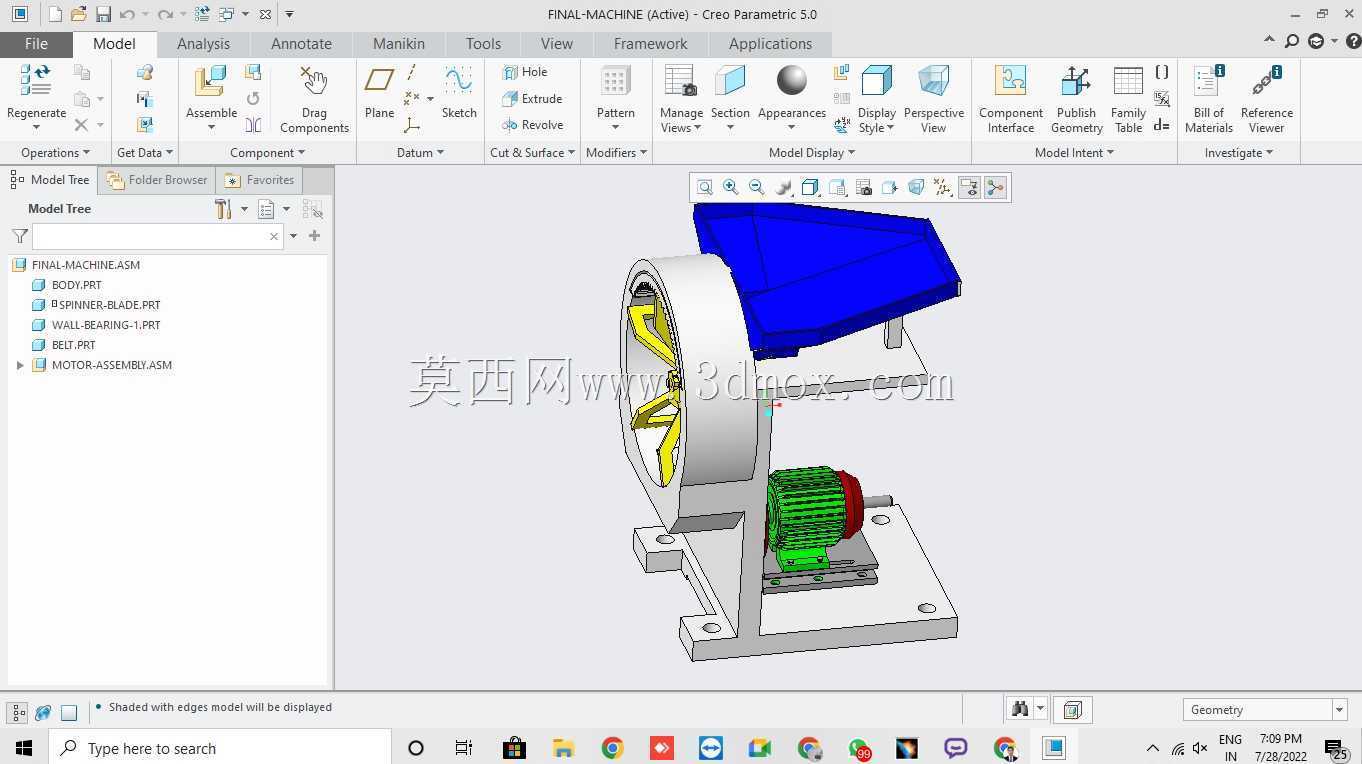

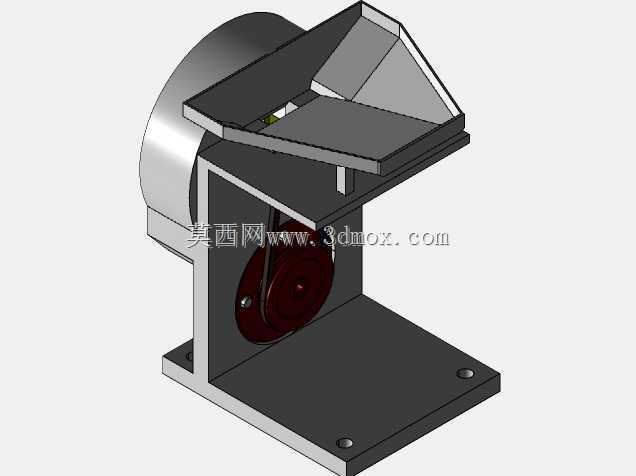

　　这套小麦磨粉设备的三维结构设计，主要面向小型粮食加工坊、实验室粮食品质检测场景，可完成单批次小麦样本的研磨处理，也适配小型作坊日处理百公斤级小麦的制粉需求，区别于大型工业化磨粉生产线的重资产投入，该设备占地空间小，安装时仅需预留400mm×300mm的水平安装台面，底部机架预留四个φ8mm的安装孔位，可直接通过膨胀螺栓固定在水泥台或钢结构支架上，整体设备高度控制在380mm以内，进料斗顶部距离安装面高度为360mm，人工倒料时无需额外垫高操作，适配单人作业的操作高度需求。

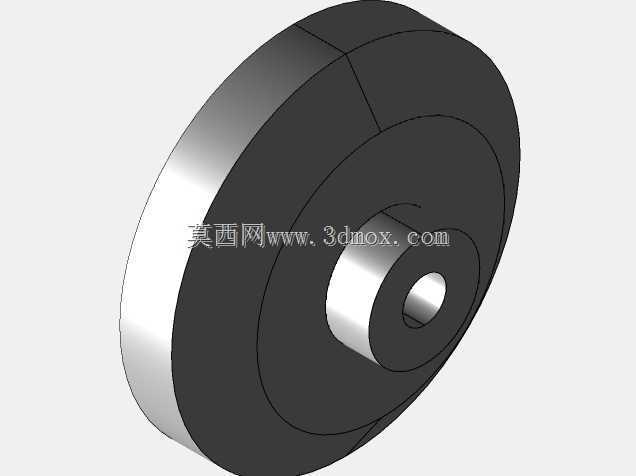

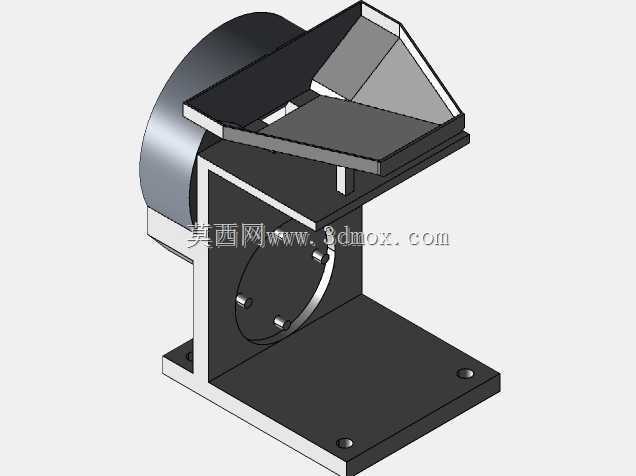

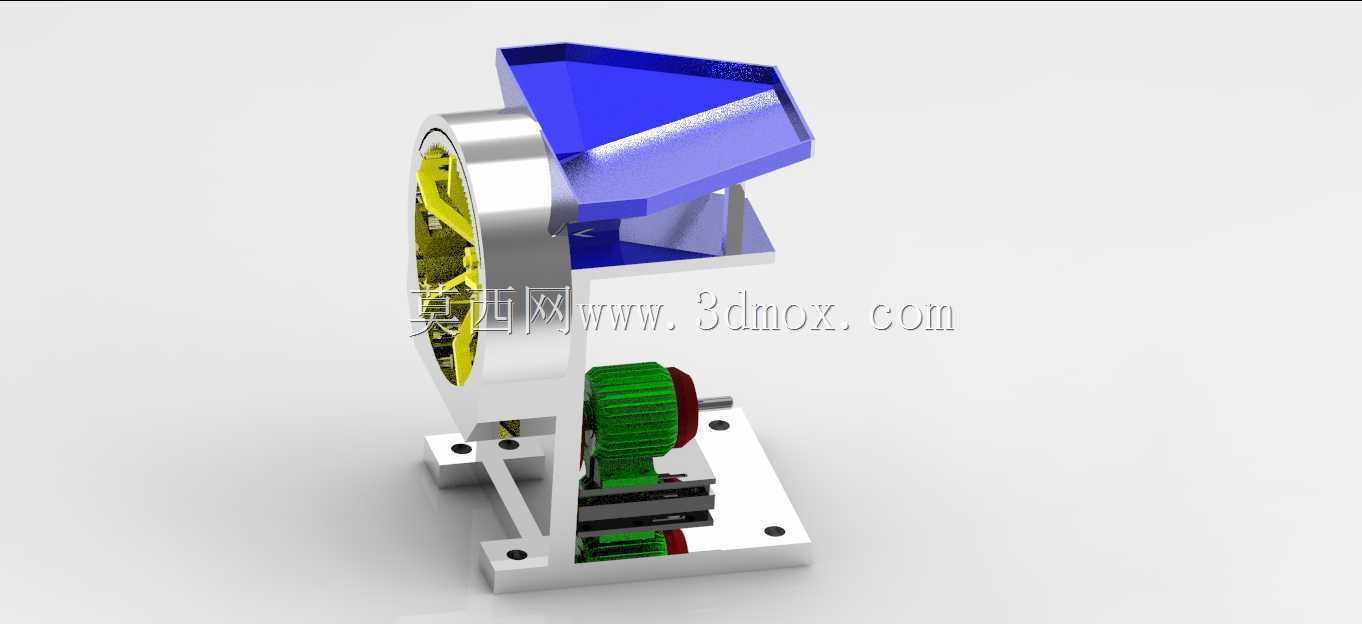

　　从功能实现逻辑来看，设备上方的蓝色倾斜式进料斗采用大角度溜槽设计，溜槽与水平面夹角设置为42度，大于小麦自然堆积角，可保证小麦依靠自重顺畅进入研磨腔，不会出现物料搭桥、卡滞的问题，进料斗出口处设置有可调节的插板结构，可通过调整插板开度控制进料流量，避免进料过快导致研磨腔堵塞、进料过慢降低加工效率的问题。核心研磨单元采用盘式研磨结构，外侧的银色圆形护罩内部集成了定磨盘与动磨盘，动磨盘与传动主轴直连，磨盘间隙可通过侧方的调节旋钮进行微调，最小间隙可控制在0.1mm，能够满足不同出粉细度的需求，既可以加工出适合面包制作的细小麦粉，也能调整间隙产出适合意大利面制作的硬质粗粒面粉，适配不同终端产品的原料要求。

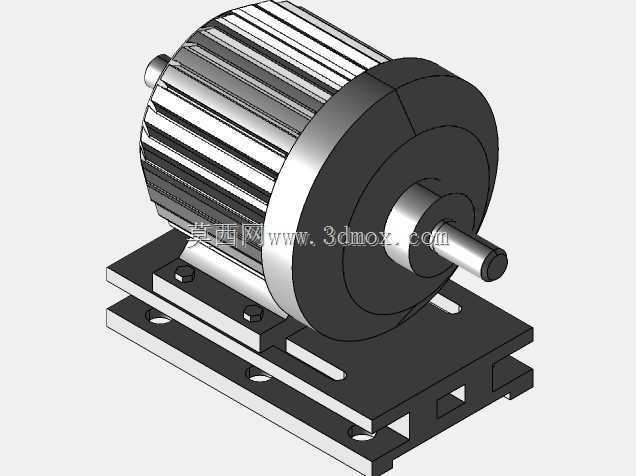

　　传动部分采用两级减速结构，绿色的蜗轮蜗杆减速单元直接与驱动电机输出端连接，将电机的高转速低扭矩输出转换为研磨主轴需要的低转速大扭矩输入，传动比设置为1:25，可保证研磨硬质小麦时主轴输出扭矩足够，不会出现闷车、卡停的问题。传动单元全部集成在银色金属机架内部，机架采用折弯钢板焊接成型，整体刚性充足，设备满负荷运行时的形变量控制在0.05mm以内，可避免因机架震动导致的磨盘间隙偏移、出粉细度不均的问题。机架底部设置有可拆卸的接粉槽安装位，研磨完成的粉料经过磨盘间隙后，依靠自重落入下方接粉容器，接粉区域预留150mm×120mm的放置空间，可适配常规的不锈钢接粉盆，无需定制专用接粉构件。

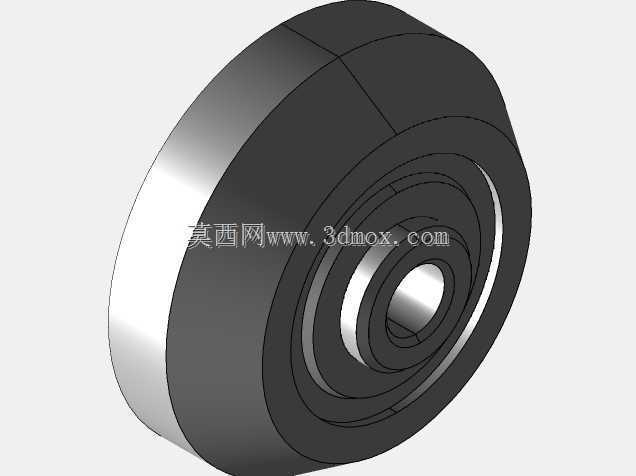

　　设计过程中重点考虑了日常维护的便捷性，进料斗与研磨腔护罩均采用快拆式连接结构，无需专用工具即可拆卸，方便操作人员定期清理磨盘缝隙残留的麦麸、粉料，避免不同批次小麦加工时出现原料混杂的问题，也便于定期检查磨盘磨损情况，当磨盘磨损量超过0.3mm时可快速更换磨盘配件，无需拆解整个设备主体。传动单元的轴承位置预留了注油孔，可定期加注润滑脂，保证传动部件的使用寿命，设备整体外露部件均做了圆角处理，没有尖锐突出结构，可降低操作人员作业时的磕碰风险。

　　从实际应用场景出发，该设备除了常规的小麦制粉作业外，也可通过更换不同纹理的磨盘，完成玉米、大米等其他杂粮的研磨作业，设备的安装边界预留了电控元件的安装位置，后期可加装电流过载保护模块，当进料过多导致主轴负载超过额定值时自动切断电源，保护电机与传动部件不受损坏。设备的整体重心落在机架中心位置，静态稳定性系数大于1.5，即使在高速运行状态下也不会出现侧翻风险，无需额外加装配重结构。
