带传动驱动轮系加工打磨设备结构

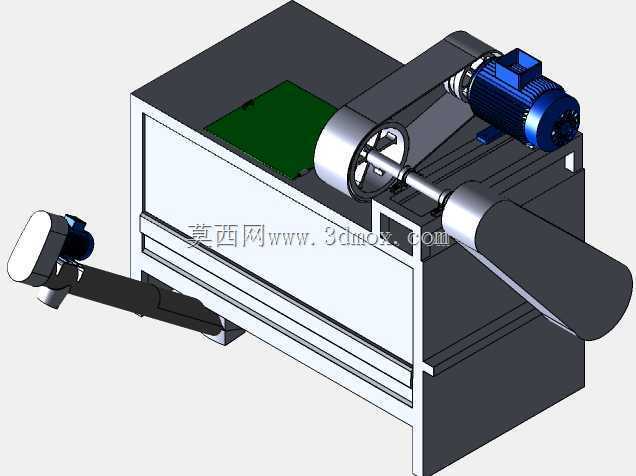

　　这套带轮驱动的打磨作业结构，主要面向小型金属件、非金属型材的端面修磨、毛刺去除工序，常见于五金加工车间的小件批量处理工位、模具修配间的辅助打磨环节，也可适配小型五金件的表面粗抛作业，替代人工手持角磨机的重复劳作，降低作业过程中的粉尘接触风险与手持打磨的精度偏差。从结构布局来看，设备采用一体式焊接机架作为承载主体，机架主体采用矩形钢管拼焊成型，台面预留工件放置的敞口区域，敞口边缘做折弯加强处理，避免长期受工件磕碰出现形变；驱动单元选用标准卧式三相异步电机，通过电机安装座固定在机架后侧的斜向支撑面上，安装座预留长条形调节腰孔，可调整电机前后位置实现传动带的张紧度调节，无需额外加装张紧轮即可适配不同磨损程度的传动带，

　　降低后期维护的配件更换成本。传动部分采用平带传动结构，电机输出端安装主动带轮，通过平带将动力传递至作业主轴，作业主轴两端采用带座外球面轴承支撑，轴承座通过螺栓固定在机架的竖向支撑板上，支撑板与机架主体焊接为一体，保证主轴高速运转时的支撑刚性，避免打磨过程中出现主轴跳动影响加工面平整度；主轴的作业端延伸至机架敞口区域上方，可根据加工需求换装砂轮、抛光轮、钢丝轮等不同作业端头，适配不同材质工件的加工需求。工件放置区域设置在机架台面的敞口位置，台面铺设耐磨尼龙衬板，衬板通过沉头螺栓固定在机架台面上，磨损后可快速拆卸更换，避免长期放置工件刮伤机架本体；敞口下方预留集尘接口，可外接车间中央集尘系统或者独立工业吸尘器，将打磨产生的金属碎屑、

　　粉尘直接抽走，避免作业区域粉尘堆积，改善工位作业环境。从安装边界来看，设备整体占地尺寸适配小型加工工位的摆放需求，机架底部预留四个地脚螺栓安装孔，可直接固定在水泥地面或者标准工作台上，无需额外做混凝土基础，设备后侧预留电机接线盒的走线空间，与墙面的安全距离不小于200mm即可满足散热与接线操作需求；主轴作业端的中心高度距离台面120mm，可适配高度100mm以内的工件手持打磨作业，也可在台面上加装简易工件定位夹具，实现小型规则工件的批量定尺打磨。设计过程中重点考虑了作业的安全性与维护便捷性，传动带外侧预留了安装安全防护罩的连接孔位，后期加装金属防护罩后可完全覆盖传动带与带轮区域，避免作业过程中衣物、工具卷入传动结构；

　　电机的控制按钮设置在机架前侧的易操作位置，采用带急停功能的按钮盒，紧急情况下可快速切断设备动力。整套结构没有复杂的定制加工件，大部分零部件都可选用标准工业配件，机架的焊接加工精度要求不高，只要保证轴承座安装面的平面度与主轴的同轴度即可满足使用需求，非常适合小型加工厂自行改制或者作为标准打磨工位的基础结构使用，针对不同的加工场景，只需调整主轴转速、更换作业端头，就可覆盖去毛刺、修边、粗抛、倒角等多种常见的机加工后续工序，减少车间内专用设备的配置数量，提升工位的复用率。
