直径300mm多翼式离心鼓风机叶轮结构

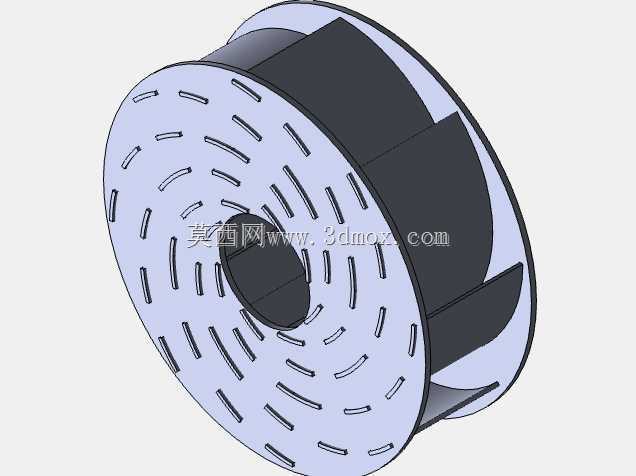

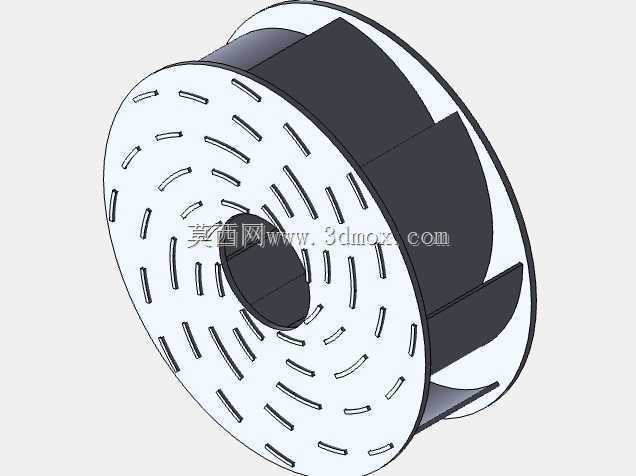

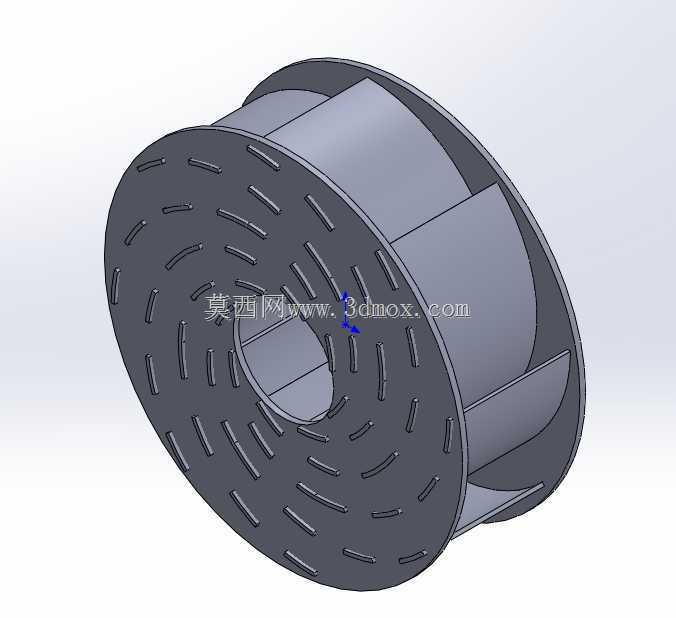

　　这款直径300mm的离心式鼓风部件，核心采用前向多翼式叶轮结构，日常多用于小型通风换气、低压送风场景，像商用新风系统的室内送风段、小型工业设备的散热风道配套、餐饮后厨的补风单元都能见到这类结构的身影，相比普通轴流风轮，它能在更小的轴向安装空间里输出更高的风压，适配需要克服一定管路阻力的送风需求。从结构设计来看，叶轮整体采用单进风前倾式叶片布局，轮盘侧做了满幅的导流槽开孔，这些开槽并非装饰结构，一方面是为了平衡叶轮高速旋转时轮盘两侧的气压差，降低轮盘承受的轴向气动载荷，减少配套轴承的轴向受力，延长转动部件的使用寿命；另一方面，开槽能打散轮盘表面附着的边界层气流，避免大尺寸叶轮在低转速工况下出现气流附面层分离，降低旋转时的气动涡流噪音。

　　叶片数量设置为8片，每片叶片的型线采用圆弧前倾设计，进风侧做了圆弧导角过渡，能减少气流进入叶道时的冲击损失，叶片与轮盖、轮盘的连接位置采用连续贴合结构，没有额外的凸起铆接结构，能降低叶道内的气流阻力，避免杂物在连接缝隙处堆积，适配有少量粉尘的送风场景。尺寸边界上，叶轮的标称直径为300mm，轴向宽度为100mm，中心的安装轴孔采用标准通孔设计，安装时需要匹配对应直径的电机输出轴，轴孔位置预留了键槽安装空间，能传递足够的扭矩避免高速旋转时出现打滑。轮盖侧采用收敛式进风口设计，进风口直径略小于叶轮外径，能引导气流顺畅进入叶道，减少进风处的涡流损失。设计过程中需要重点做动平衡校核，这类大直径叶轮如果动平衡精度不足，

　　高速旋转时会产生明显的振动，传递到安装机架上会引发整机共振，因此建模时需要保证每片叶片的型线完全一致，轮盘的开槽位置沿圆周方向均匀分布，重量偏差控制在允许范围内，实际生产时通常会在叶轮的轮盘边缘做去重处理来校准动平衡。安装适配方面，这款叶轮的轴向尺寸紧凑，不需要预留太大的安装纵深，能适配蜗壳尺寸较小的风机壳体，安装时需要保证叶轮与进风口的同轴度，两者的间隙控制在合理范围内，间隙过大会出现气流回流导致风压风量下降，间隙过小则容易出现运转时的擦碰问题。在实际选型匹配时，这类叶轮通常搭配四级转速的异步电机使用，在额定转速下能输出稳定的低压送风，适合对噪音有一定要求、送风距离中等的场景，不像高压风机需要极高的转速，它的运行转速更低，

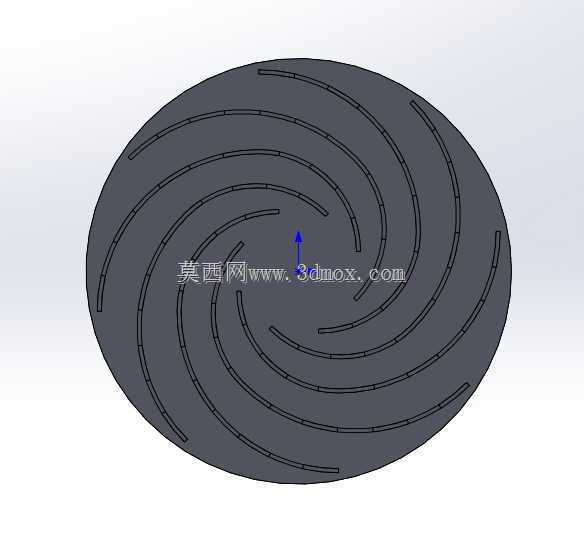

　　日常维护的频率也更低，不需要频繁更换轴承等易损件。从结构强度来看，叶轮的轮盘和轮盖采用等厚度板材成型，叶片与两侧轮盘的连接面积足够，能承受高速旋转时的离心力，不会出现叶片变形脱落的问题，即使在一定的过载工况下，结构也能保持足够的稳定性。另外，轮盘表面的开槽方向顺着气流旋转方向设置，能在旋转时带动少量气流穿过轮盘，对电机侧起到一定的散热辅助作用，降低电机长时间运行的温升。
