农用收割设备立式支撑固定支架结构

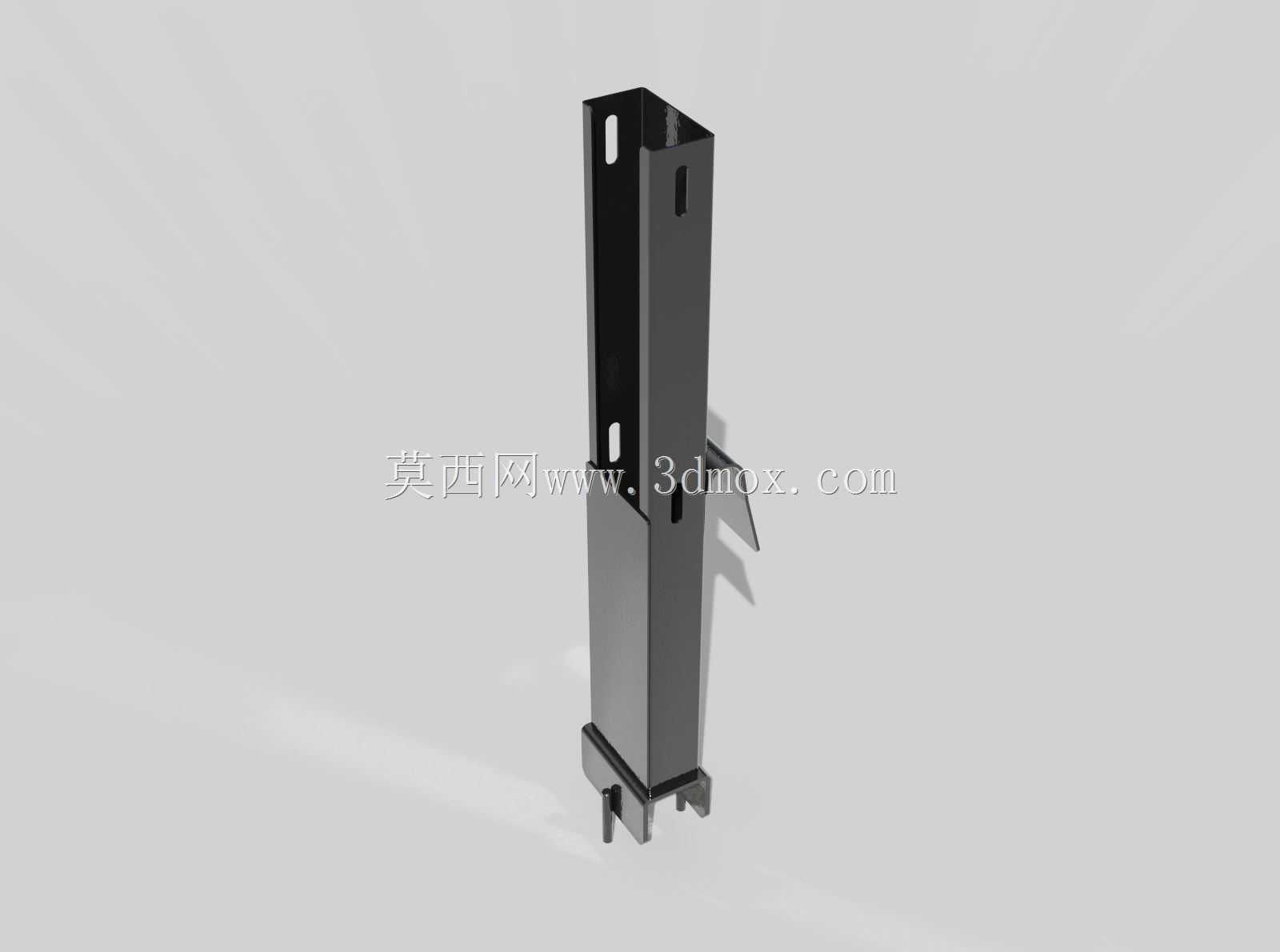

　　在联合收割机的割台输送段与机架衔接区域，这类立式长条形支撑支架是承担载荷传递、部件定位的核心结构件，日常作业中需要承受割台作业时的交变振动、作物输送带来的侧向载荷，以及田间颠簸工况下的冲击载荷，是保障收割作业段结构稳定性的关键连接件。从结构形态来看，该支架采用长直槽型截面设计，主体为等截面冷弯钣金成型结构，槽型开口朝向设备安装侧，这种截面形式在同等材料用量下具备更高的抗弯截面模量，能够在控制构件自重的前提下，满足竖直方向的承重需求与水平方向的抗扭要求，适配农机设备轻量化与结构强度兼顾的设计目标。支架本体上沿长度方向分布有多个不同规格的安装孔位，靠近上端的长圆孔用于支架与上部机架横梁的连接，

　　长圆孔的设计可以吸收机架焊接加工带来的尺寸公差，在总装阶段提供一定的安装调整余量，避免孔位错位导致的装配应力；中部的方形开孔一方面用于减轻支架整体重量，另一方面可以作为线缆、液压管路的穿线通道，梳理收割段的布线布局，减少作业过程中秸秆、碎草对管线的剐蹭磨损；下端的分叉式定位脚结构，是与下部割台侧梁连接的定位基准，两个分叉卡爪可以卡在侧梁的定位凸台上，装配时先通过卡爪完成预定位，再通过紧固件完成锁紧，大幅提升田间装配或者售后更换时的作业效率，不需要额外的吊装对位辅助。从安装边界来看，该支架的有效安装长度适配主流中型联合收割机割台与主机架的衔接间距，安装孔位的中心距符合农机通用安装接口规范，

　　不需要对原有设备的安装面做二次加工即可完成替换安装。设计过程中，针对农机作业的高粉尘、高腐蚀环境，支架的钣金折弯棱边都做了圆角过渡处理，避免应力集中导致的疲劳开裂，同时所有安装孔位都做了翻边强化处理，提升孔位的局部强度，防止频繁振动下紧固件出现松脱。在实际作业场景中，该支架除了承担基础的支撑作用，还可以作为割台高度传感器的安装载体，支架侧面的平整安装面可以直接固定传感器支架，不需要额外焊接安装座，减少现场改装的工作量。不同于通用工业设备的支撑件，这类农机支架在设计时充分考虑了田间作业的维护便利性，整体结构无复杂型腔，不会堆积作物碎屑与泥污，日常清理只需要高压水枪冲洗即可，不存在清洁死角；槽型结构的内侧可以容纳紧固件的端头，

　　避免作业过程中秸秆缠绕螺栓头导致的拆卸困难。从受力路径来看，上部机架的载荷通过上端安装孔传递到支架主体，再通过下端的分叉卡爪分散传递到割台侧梁，整个传力路径平直无突变，能够有效降低应力集中系数，在设备过田埂、收割高产作物出现载荷突增的工况下，也不会出现结构变形或者断裂的问题。建模过程中，对钣金件的折弯系数做了精准匹配，所有折弯内角都采用农机钣金常用的折弯半径，确保展开后的下料尺寸可以直接用于激光切割下料，不需要二次调整工艺参数；安装孔位的位置度公差按照农机行业通用的装配公差设定，既满足装配互换性要求，又不会过度提升加工精度带来不必要的成本增加。
