交流稳压器用铰接式固定夹具结构

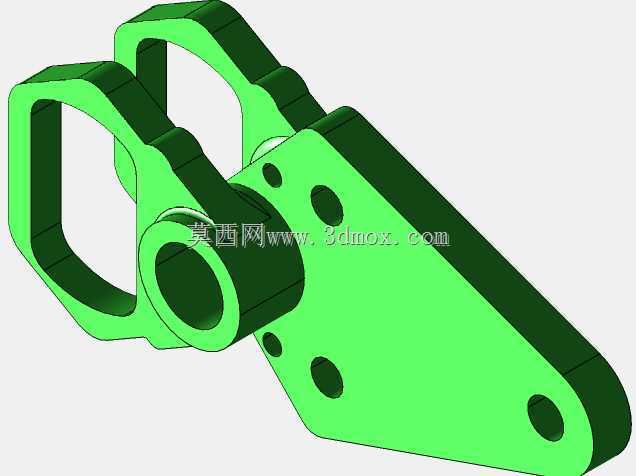

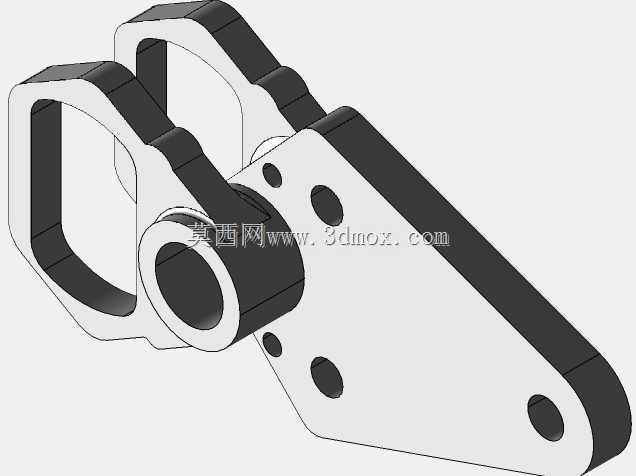

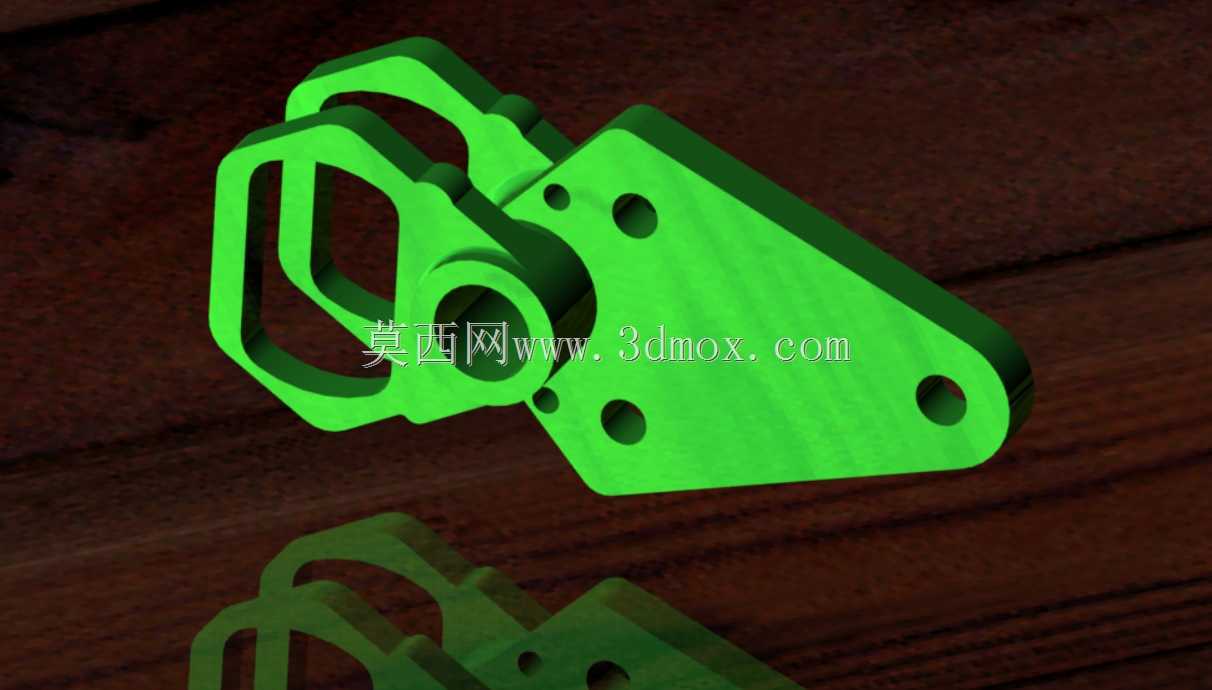

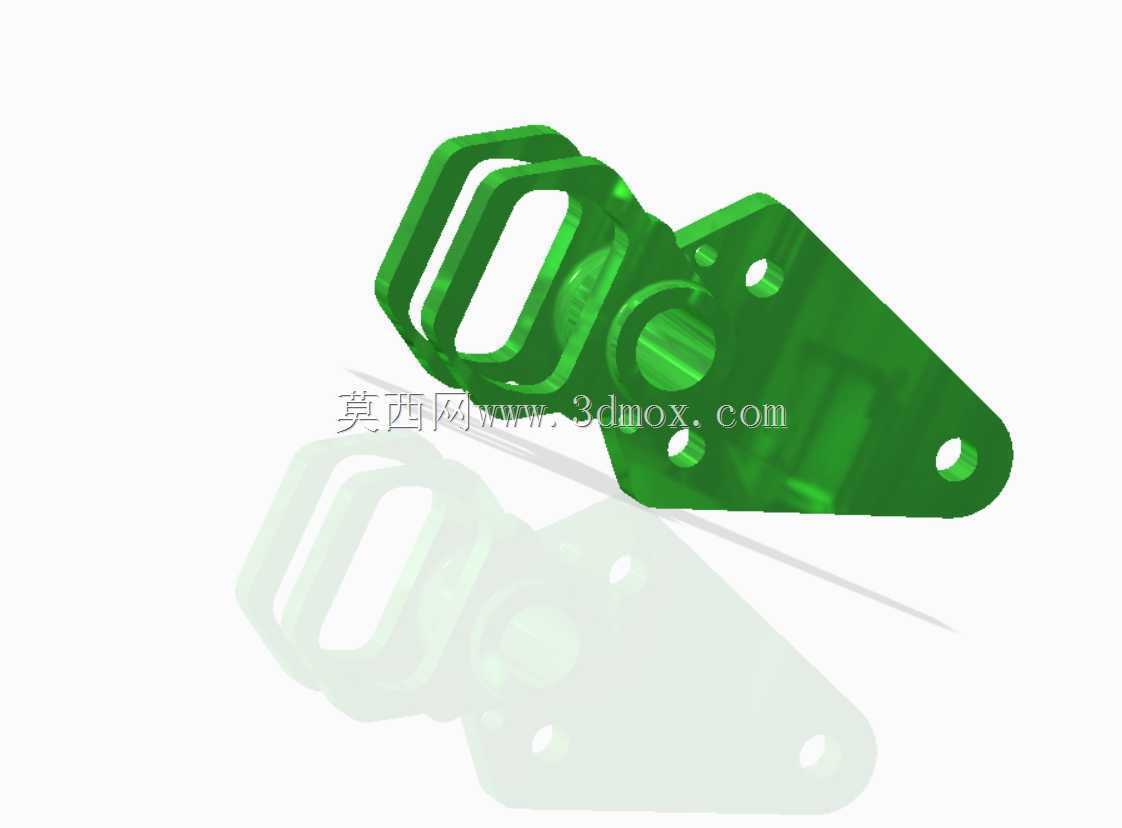

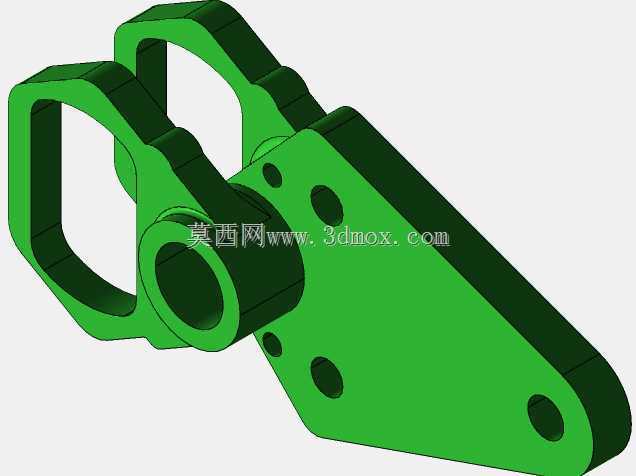

　　在交流稳压供电系统的装配环节中，这类带双环铰接结构的固定夹具，主要承担稳压器核心调压模块与设备柜体、外部安装基座之间的连接定位作用，区别于常规的平板式安装支架，该结构预留了一定角度的摆动余量，能够抵消设备运行过程中产生的微幅振动，避免硬连接状态下应力集中导致的连接螺栓断裂、模块壳体开裂等问题。从结构设计逻辑来看，主体采用一体化成型的斜向支撑板作为承载基体，板面上分布的多个不同孔径的通孔，分别对应模块本体的固定螺柱、接地端子安装位、走线避让空间，无需额外拼接辅助支架即可完成核心部件的定位；前端延伸出的双环形铰接耳，通过配套的销轴与外部机架的连接座配合，铰接孔的内壁预留了衬套安装余量，

　　实际装配时可根据使用场景选择铜基耐磨衬套或者橡胶减震衬套，前者适用于需要频繁开合检修的柜内安装场景，后者适用于户外车载、移动基站等振动幅度较大的部署环境。安装边界方面，双铰接耳的中心距与支撑板末端安装孔的中心距形成固定的力臂比例，当模块重量在额定负载范围内时，铰接部位的受力始终处于剪切应力安全区间，不会出现长期使用后的结构变形；支撑板的厚度根据稳压器模块的常规重量做了匹配设计，边缘做了倒角处理，避免装配过程中划伤线缆绝缘层或者操作人员手部，铰接耳的环形结构做了加厚处理，对应销轴穿过的位置做了同轴度公差约束，保证铰接摆动时无卡滞、无旷量。实际应用场景中，这类固定结构除了用于交流稳压器的内部模块固定，也可适配同安装尺寸的电抗器、

　　滤波模块等电力电子器件的安装固定，双环结构的设计相比单耳铰接结构，抗侧向扭转的能力提升近一倍，即使设备在运输过程中受到侧向冲击，铰接部位也不会出现脱开、变形的问题。设计过程中充分考虑了装配工艺性，所有安装孔的位置都预留了工具操作空间，使用常规的内六角扳手、开口扳手即可完成全部装配作业，不需要特殊的定制工装；结构的转角位置都做了圆弧过渡，既减少了应力集中点，也降低了加工过程中的刀具损耗，适合批量冲压或者铸造成型。在设备日常运维场景中，松开铰接部位的锁紧螺母即可将固定的模块向外翻转一定角度，露出模块背面的接线端子与调试接口，不需要将整个模块从柜体上完全拆除，大幅缩短了现场调试、故障排查的作业时间，

　　翻转角度通过支撑板上的限位孔与机架上的限位销配合控制，避免翻转角度过大拉扯内部连接线缆。结构表面的处理方式可根据使用环境选择，常规室内部署场景采用喷塑处理即可满足防腐蚀、绝缘的要求，户外高湿、高盐雾场景可选择镀锌或者达克罗表面处理，保证长期使用不出现锈蚀失效。
