JCB轮式土方装载机整机结构设计

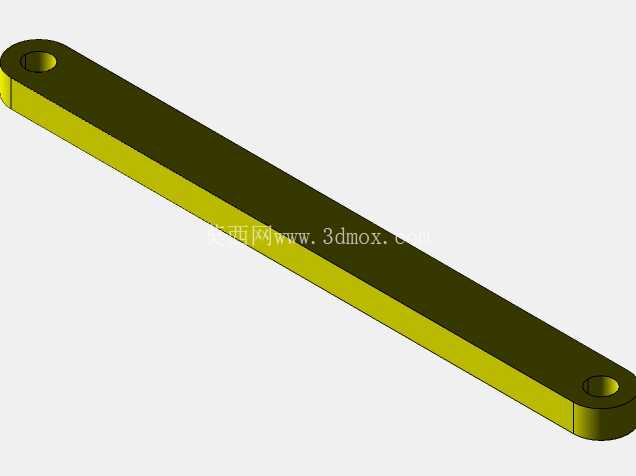

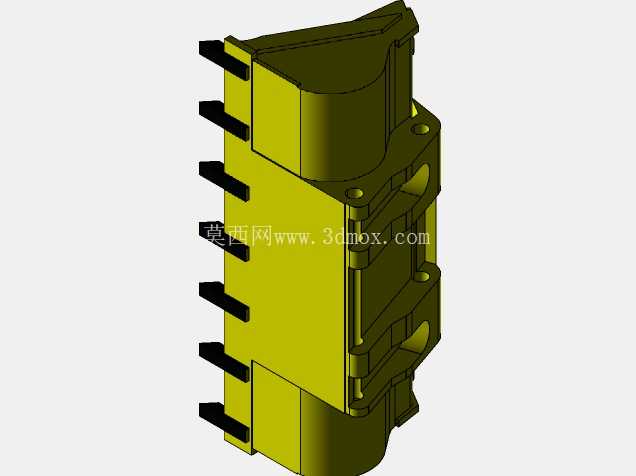

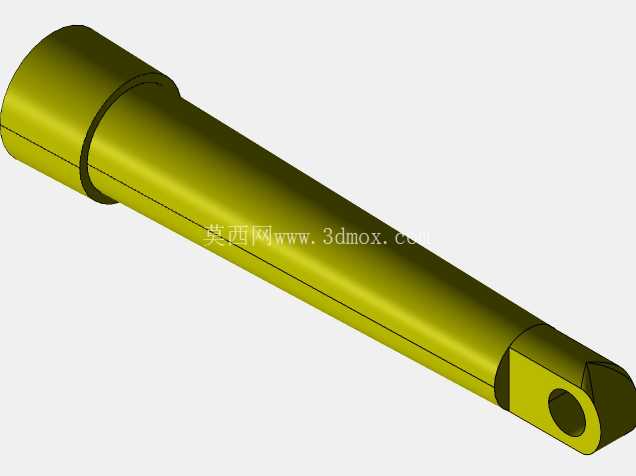

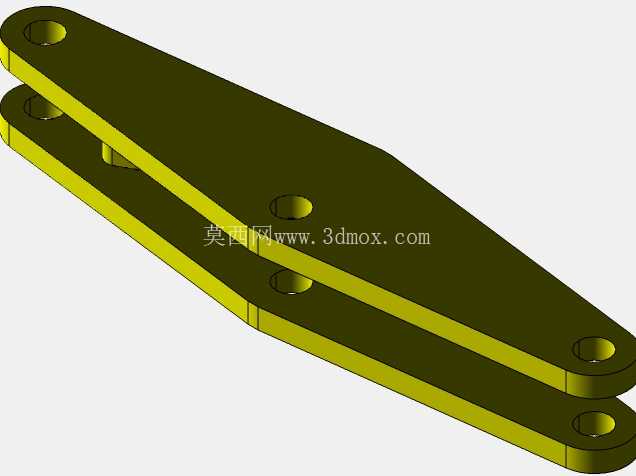

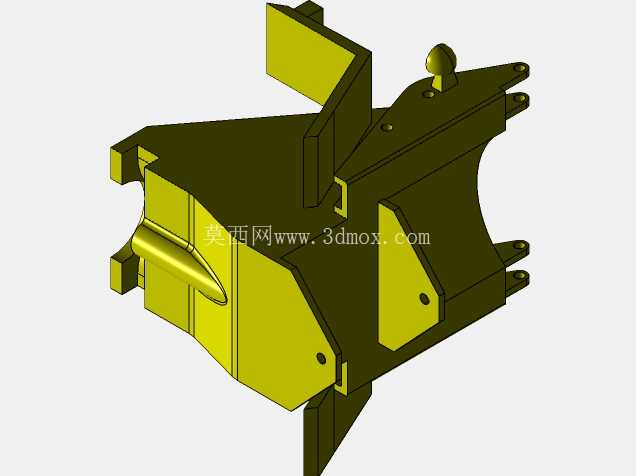

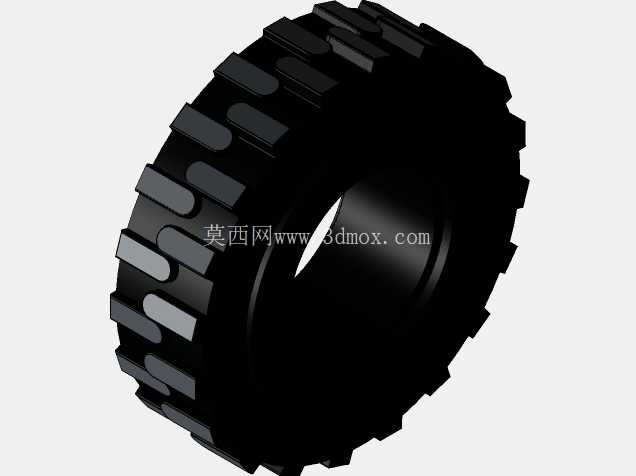

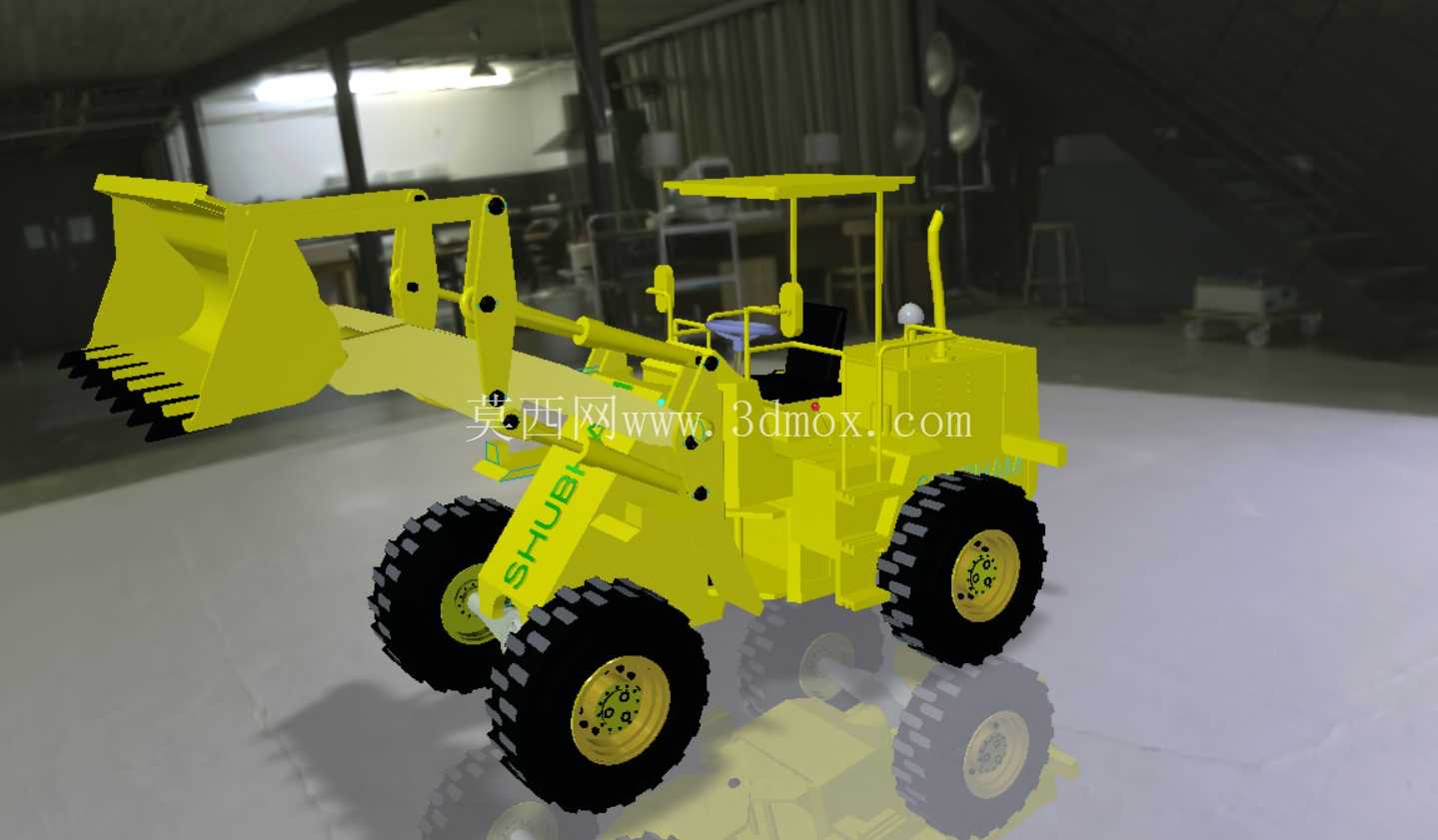

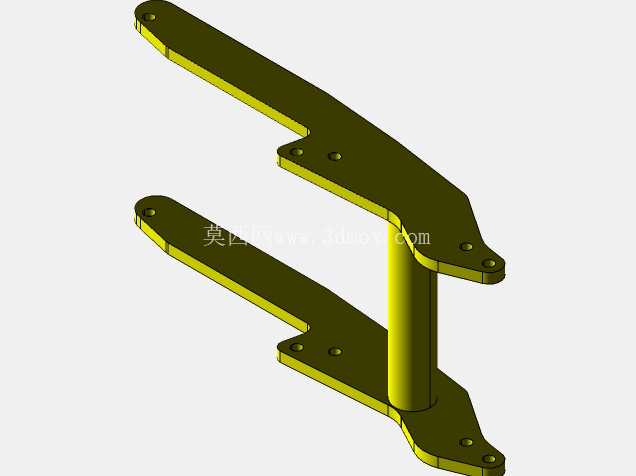

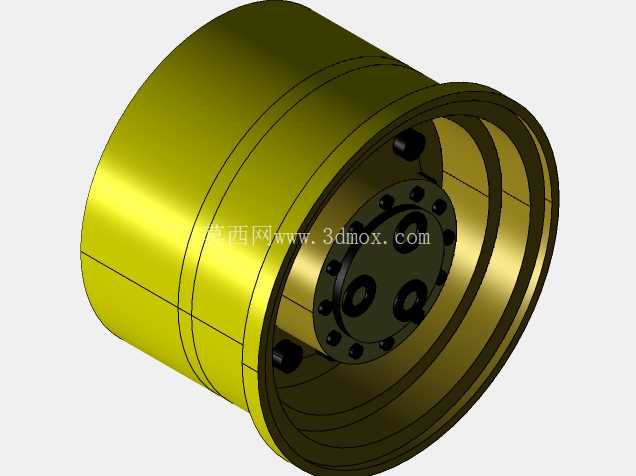

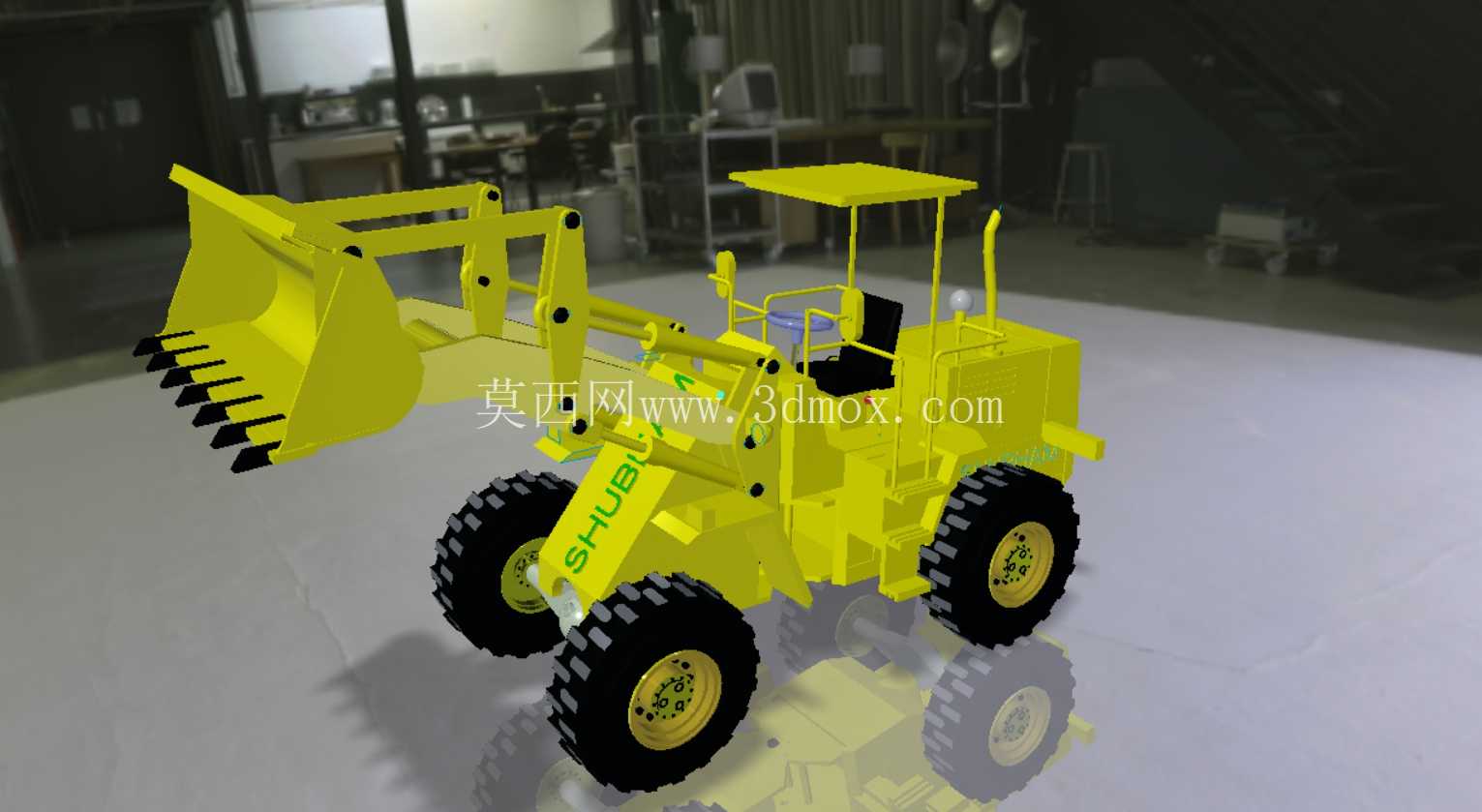

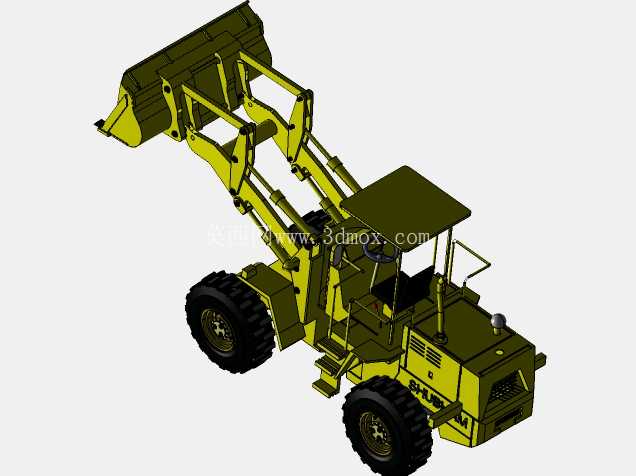

　　这款轮式土方装载设备的三维结构设计，核心围绕散料工况下的铲装、转运、短距离卸料作业需求搭建，整体结构完全匹配露天矿山、基建工地、砂石料场、市政土方作业的实际使用场景，可独立完成松散土石方、砂石骨料、建筑垃圾、煤炭散料的铲取与转运作业，也可配合自卸车辆完成联合作业，是中小型工程现场物料周转的核心作业设备。从结构布局来看，整机采用前装工作装置、中置驾驶室、后覆动力舱的经典轮式装载机布局，工作装置的铰点位置经过反复校核，铲斗举升过程中的平移精度控制在合理区间，避免举升过程中物料洒落，铲斗斗齿采用分体式安装结构，单齿磨损后可单独更换，降低现场运维成本，斗刃部分做了加厚耐磨处理，适配硬质土石工况下的切削作业需求。动臂结构采用双板焊接箱型结构，在保证结构强度的前提下尽可能降低自重，摇臂与连杆的传动比经过匹配，转斗油缸的推力可高效传递至铲斗，实现插入料堆后的快速收斗动作，避免轮胎打滑损耗动力。行走系统采用大花纹越野工程轮胎，胎面花纹深度适配泥泞、碎石非铺装路面的抓地力需求，轮边减速结构的布置预留了足够的离地间隙，可通过工地常见的凸起障碍物与临时坡道，前后桥的载荷分配经过匹配，铲装作业时前桥载荷占比满足插入料堆的附着力需求，空载行驶时前后桥载荷均衡，降低行驶过程中的轮胎异常磨损。

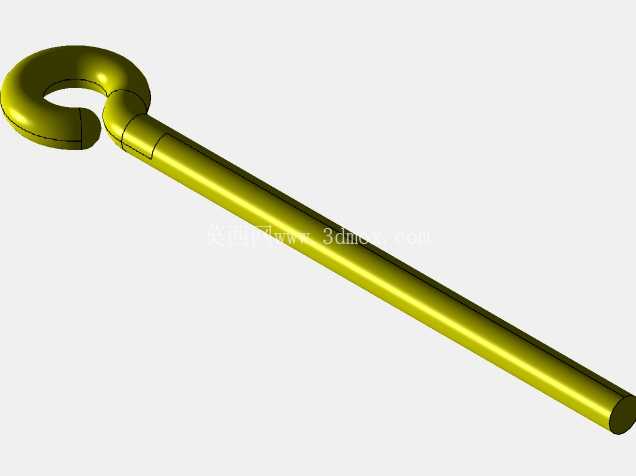

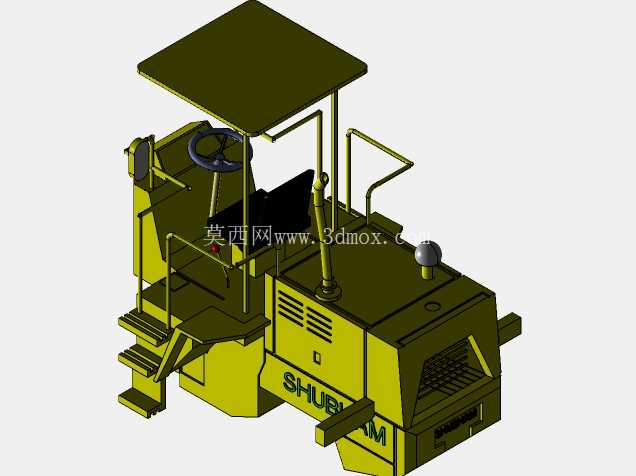

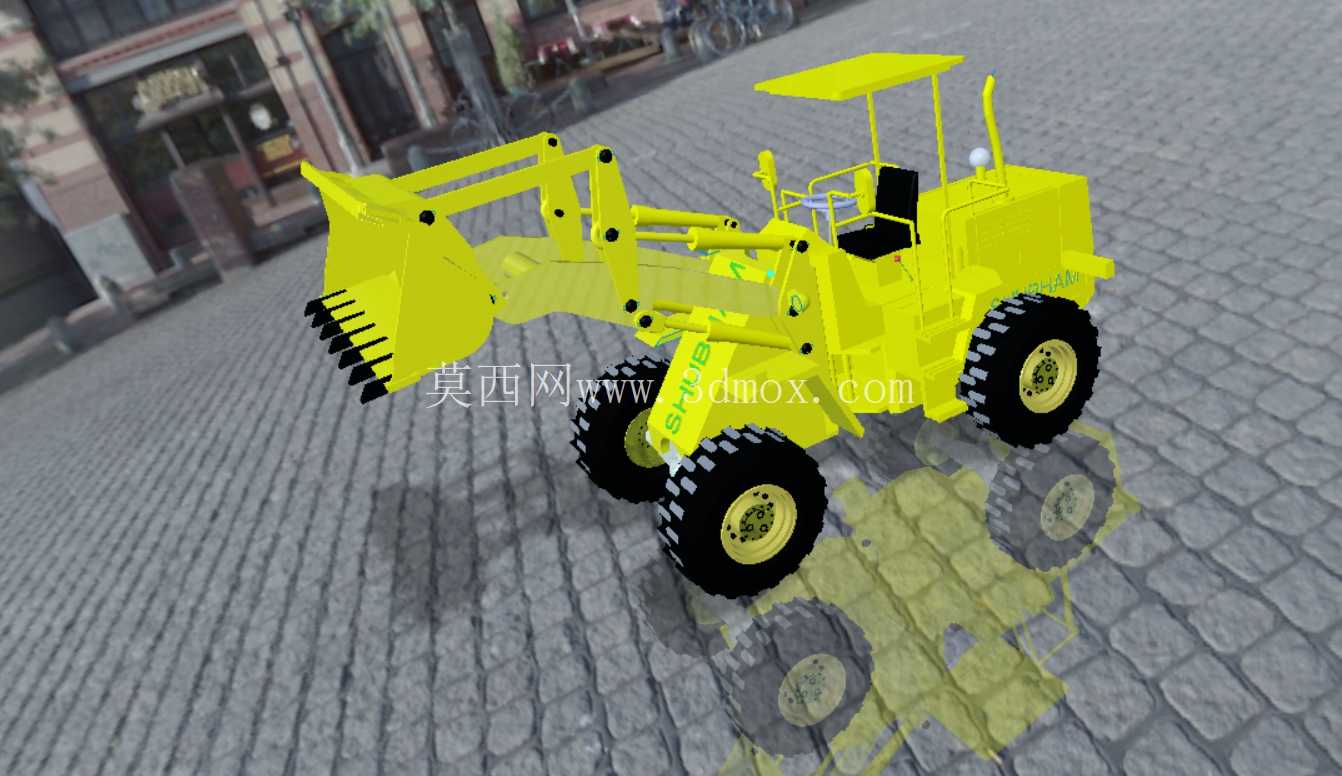

　　驾驶室采用开放式顶篷结构，在保证作业视野的前提下为操作人员提供基础的防护，驾驶位的布置可让操作人员清晰观察铲斗刃口与前轮的位置，精准控制铲斗插入料堆的深度，减少无效作业行程。液压管路的排布沿着动臂内侧与车架侧边布置，避开作业过程中容易被物料撞击的区域，管路固定点的间距经过合理设置，避免设备行驶振动过程中管路产生共振磨损。整机的外形尺寸边界充分考虑中小型工地的通行需求，宽度控制在常规临时施工便道的可通行范围内，最小转弯半径适配狭窄料场的转向需求，尾部回转半径经过严格控制，在狭窄区域作业时无需担心尾部碰撞周边障碍物。

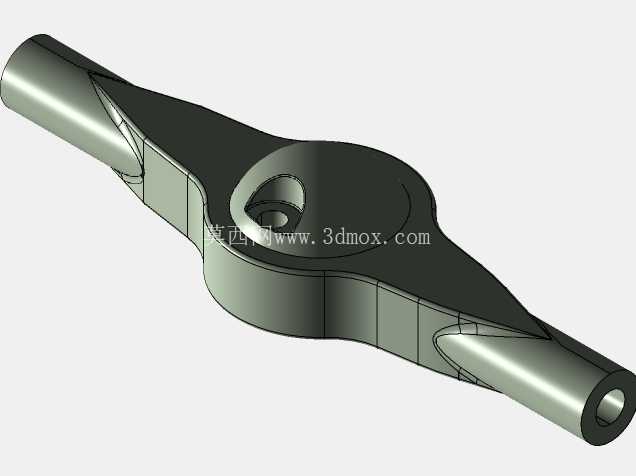

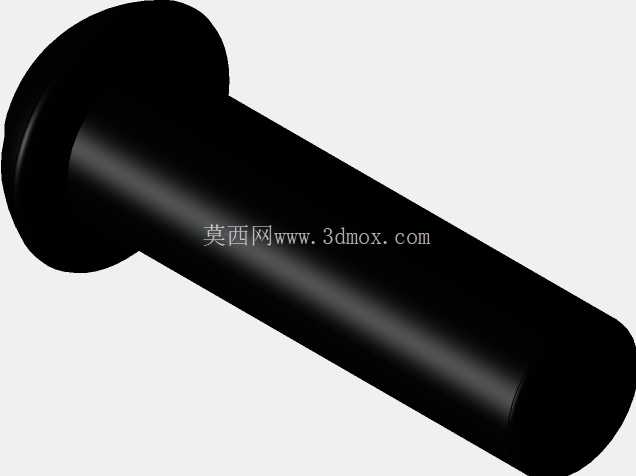

　　设计过程中对各个铰接点的润滑点位做了统一规划，所有注油嘴都布置在操作人员站在地面即可触及的位置，日常维保无需攀爬设备，降低现场维护的操作难度。铲斗的容量匹配整机的额定载荷，避免超载作业对液压系统与结构件造成不可逆损伤，动臂举升的最高高度满足常规自卸车辆的货厢高度卸料需求，卸料角经过校核，可保证粘性物料也能顺利从铲斗内滑落，不会出现粘斗残留的问题。车架部分采用铰接式转向结构，转向油缸的布置可实现较小的转向角度，前后车架的铰接点采用圆锥滚子轴承结构，可承受作业过程中产生的径向与轴向复合载荷，铰接处的密封结构可阻挡泥沙进入铰接面，延长铰接部件的使用寿命。

　　动力舱的布置预留了足够的散热空间，进风口位置避开了作业过程中扬尘密集的区域，减少散热器堵塞的概率，维护保养时可直接打开侧舱门完成滤芯更换、油液检查等常规操作，无需拆解过多覆盖件。从建模逻辑来看，所有结构件都按照实际焊接工艺拆分零部件，板材厚度符合工程机械结构件的通用设计规范，各个运动部件的干涉检查覆盖了动臂举升、转斗、转向全行程范围，不存在运动干涉问题，连接螺栓的规格、安装位置都完全匹配实际装配需求，可直接作为结构改进、虚拟仿真、教学演示的基础模型使用，也可用于作业场景的动画模拟、设备操作培训的可视化素材。
