汽车铰接式安装固定支座结构设计

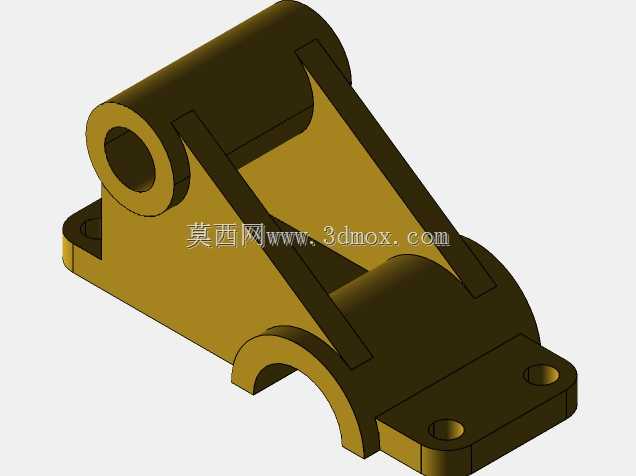

　　该构件属于汽车底盘附属系统的铰接安装支座，主要应用在商用车驾驶室翻转机构、副车架连接点位以及部分工程作业车辆的作业臂铰接基座场景中，核心作用是为两个存在相对转动需求的构件提供稳定的安装支撑与转动铰接边界，同时承担构件运行过程中传递的径向载荷与部分轴向冲击载荷。从结构功能来看，构件上部的同轴筒状铰接孔用于穿装铰接销轴，孔内壁预留了足够的加工余量以满足后续衬套压装的精度要求，可有效降低销轴转动过程中的磨损，延长铰接点位的维护周期；下部的平板安装面设置了两个对称分布的沉头安装孔，用于通过螺栓将支座整体固定在车架或基体安装面上，沉孔结构可保证螺栓安装后端面不突出支座平面，避免与周边运动构件产生运动干涉。

　　中部的斜向加强筋连接上部铰接筒与下部安装底板，在不额外增加整体壁厚的前提下大幅提升了构件的抗弯曲、抗扭转载荷能力，可应对车辆行驶在颠簸路面时铰接点位产生的交变冲击载荷，避免支座根部出现应力集中导致的断裂失效。设计过程中优先考虑了安装边界的适配性，下部安装底板的轮廓做了圆弧切角处理，可避开基体安装面附近的凸起焊缝与管线排布空间，无需对原有基体结构做额外切削修改即可完成装配；上部铰接筒的轴向长度经过匹配计算，既保证了与对接构件铰接耳板的配合宽度，又不会因轴向尺寸过长导致与周边构件产生位置冲突。铰接孔的中心高与安装面的垂直距离经过严格校核，确保铰接后相连构件的转动行程在设计范围内，不会出现转动死点或运动卡滞的问题。

　　从建模逻辑来看，该结构采用实体拉伸与切除结合的方式构建基础轮廓，针对加强筋与筒体、底板的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中问题，所有安装孔的位置度公差在建模阶段就做了装配约束验证，可直接对接后续的工程图输出与数控加工流程。实际装车应用中，这类支座需要承受车辆启停、转向、颠簸过程中传递的多向复合载荷，因此结构设计时在铰接孔下方额外设置了半圆弧支撑结构，可分担铰接筒下部的径向载荷，避免长期受载后铰接孔出现椭圆变形，导致销轴磨损加剧、铰接间隙过大的问题。安装底板的厚度经过载荷校核，可保证螺栓预紧后底板不会出现翘曲变形，确保支座与基体安装面的完全贴合，减少装配应力带来的早期失效风险。
