减压阀用钣金安装固定支架结构设计

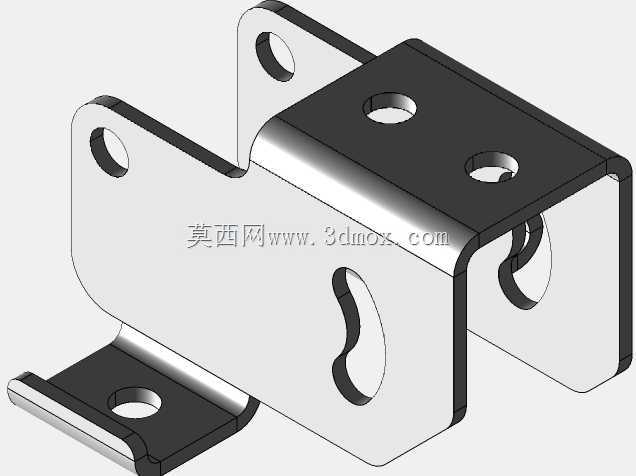

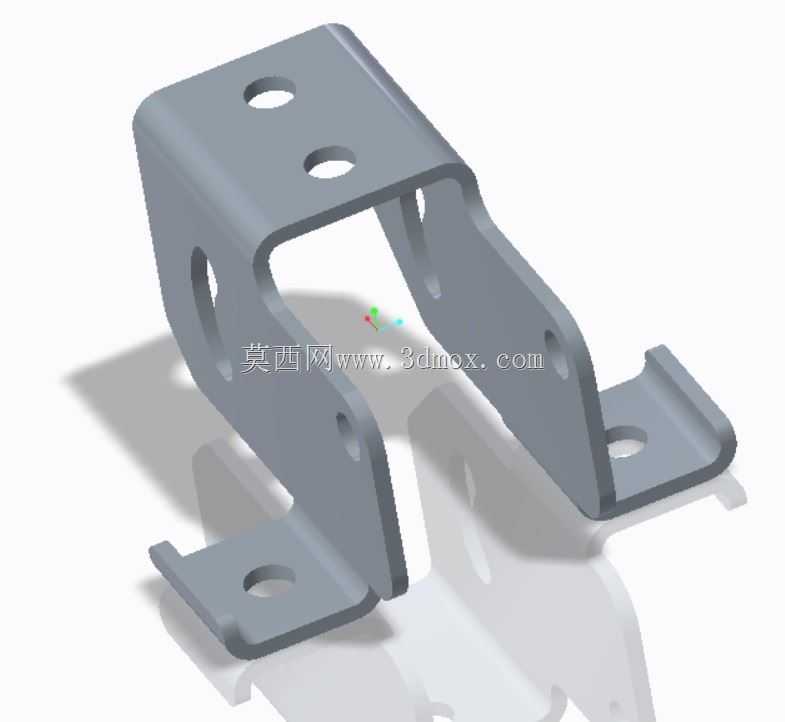

　　这款钣金支架主要应用在工业管路减压阀的安装固定场景中，作为减压阀与设备安装基面之间的连接承载构件，承担定位、承重、抗振的核心作用，在气动控制回路、流体输送管路的减压阀装配环节中，这类支架是保障阀件长期稳定运行的关键配套零件。从功能特性来看，支架整体采用折弯一体成型结构，没有额外的焊接拼接部位，避免了焊接变形带来的安装面平面度误差，同时减少了应力集中点，在设备长期运行产生振动的工况下，不会出现焊缝开裂的失效问题。支架上部的两个同轴通孔用于和减压阀本体的安装凸台配合，通过螺栓实现阀件与支架的刚性连接，孔位的同轴度公差控制在0.1mm以内，保证阀件安装后不会出现偏斜，避免影响阀内调压机构的动作精度。

　　两侧立板上的开孔一方面用于减轻支架整体自重，降低材料消耗，另一方面可以作为管路布线的过孔预留位，方便配套的控制气管、压力检测管线穿过固定，优化装配后的管路排布。下部两个向外翻折的安装脚带有安装通孔，用于将整个支架连同固定的减压阀锁定在设备机架或者安装面板上，翻折边的设计加大了支架与安装基面的接触面积，降低接触面的压应力，即使在长期承重或者受侧向冲击的情况下，也不会出现安装脚变形导致的阀件移位。设计过程中优先采用最少折弯工序的成型思路，所有折弯圆角统一选取适配常规钣金折弯模具的R值，不需要定制特殊成型刀具，量产时可以直接在普通数控折弯机上完成加工，有效降低加工成本与工序周转时间。

　　安装边界方面，支架两个下部安装孔的中心距适配行业内常规减压阀安装的通用孔距规格，不需要对现有设备的安装基面做额外打孔改造，可以直接替换原有老旧支架完成备件更换；支架整体的垂直高度预留了足够的操作空间，安装后减压阀的调压旋钮、压力显示部位不会被支架结构遮挡，方便现场操作人员完成压力调整、数值读取的日常操作。立板的弯折角度经过力学仿真验证，在承受减压阀满额重量加上管路运行时的振动载荷情况下，立板的形变量控制在0.05mm以内，不会因为长期负载出现塑性变形，保障阀件的安装位置精度始终符合设计要求。
