无刷底座对位电机安装结构设计

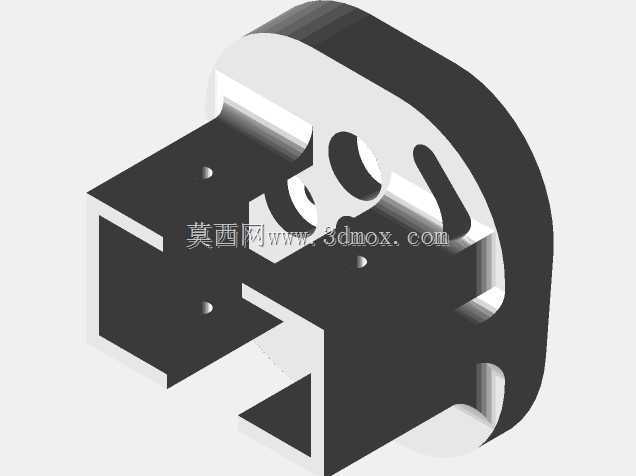

　　在自动化对位执行机构的设计场景里，这类无刷底座对位电机的结构适配性，往往决定了整套对位模组的装配效率与运行稳定性。不同于常规外露式电机的安装逻辑，这款结构将电机本体与安装底座做了一体化的嵌合设计，外壳采用半包围式的承托结构，弧形的侧壁既可以包裹住电机的定子侧核心部件，避免装配过程中磕碰损伤绕组端部，也能在设备运行时形成一定的防护屏障，减少车间环境里的金属碎屑、粉尘落到电机转轴与轴承的配合间隙里，降低长期运行的卡滞风险。

　　从实际安装边界来看，底座部分做了两个对称的沉头安装孔位，孔位的同轴度公差控制在0.02mm范围内，适配M3规格的内六角紧固螺丝，沉头深度刚好可以容纳螺丝头部，装配完成后螺丝端面不会突出底座安装平面，保证整个电机组件可以完全贴合在设备的安装基板上，不会出现局部翘曲导致的电机轴偏斜问题。底座上预留的对位卡槽，宽度尺寸匹配常规自动化设备里15mm厚度的安装立板，卡槽侧面的定位凸台可以在装配时直接卡入立板上预先加工的定位缺口，不需要额外做打表找正就能保证电机输出轴的中心高与后续传动组件的中心高一致，能大幅缩短现场装配的调校时间。

　　这款结构的核心功能是为对位工位提供精准的角度输出动力，无刷的动力形式相比传统有刷结构，没有碳刷磨损带来的维护需求，适合在3C产品组装、小型物料分拣这类需要长期连续往复转动的对位工位使用。设计时特意将电机的驱动板安装位预留到了弧形外壳的内侧空腔里，既可以缩短驱动板到电机绕组的接线长度，减少大电流线路的信号干扰，也能利用金属外壳的屏蔽作用，降低驱动电路工作时对外界的电磁辐射，避免影响设备上其他光电传感器的检测精度。

　　结构上的镂空槽设计并非单纯为了减重，槽位的走向刚好沿着电机内部磁钢的转动轨迹外侧布置，一方面可以在电机持续运行时形成空气对流通道，带走绕组和轴承运转产生的热量，避免密闭空间里温度累积导致的磁钢退磁问题；另一方面这个槽位也可以作为运维时的观察窗口，不用拆解整个电机外壳就能查看内部转轴的运转状态，及时发现转轴上是否有异物缠绕、轴承是否出现渗油的早期故障。

　　在和其他传动组件的配合上，电机输出端的轴伸长度做了严格的尺寸控制，突出安装平面的长度刚好适配常规的同步带轮、小型联轴器的安装深度，轴端的平面卡位可以防止传动件运转时出现径向打滑，不需要额外加工顶丝孔就能传递额定扭矩。整个结构的安装孔位布局采用非对称设计，能避免装配时出现方向装反的问题，哪怕是新入职的装配人员，也能通过孔位的对应关系快速找到正确的安装方向，减少装配失误带来的返工成本。

　　从结构强度的角度考量，外壳的壁厚在承托电机定子的位置做了局部加厚，厚度达到3mm，而在非受力的弧形侧壁位置则适当减薄到1.5mm，在保证整体结构刚性满足安装紧固要求的前提下，尽可能降低整个组件的自重，减少设备运动时的惯性负载，提升对位动作的响应速度。底座与弧形外壳的衔接位置做了R2的圆角过渡，避免应力集中导致的装配受力开裂问题，哪怕在安装时螺丝紧固扭矩超过额定值20%，衔接位置也不会出现裂纹或者断裂的情况。

　　这类结构的应用场景并不局限于固定工位的自动化设备，在小型移动机器人的转向对位机构、自动检测设备的探头角度调整机构里，这种一体化底座的无刷电机结构都能很好地适配安装空间要求，不需要额外设计定制的电机安装支架，就能直接固定到设备的主体结构上，缩短整套设备的结构设计周期。设计时也考虑到了不同安装方向的适配性，不管是水平安装、垂直安装还是侧装，底座的支撑面都能提供足够的接触面积，保证电机运行时的振动可以顺畅传递到设备基板上，不会因为支撑不足产生共振噪音。
