DIN808标准单万向节传动接头结构

　　在各类需要补偿两轴间角度偏差的传动场景中，单万向接头是应用极为广泛的基础传动部件，这款符合DIN808标准的万向接头，覆盖了尺寸6到30的全系列规格，同时提供带键槽与无键槽两种安装形式，能够适配不同工况下的轴系连接需求。从实际设备应用来看，这类万向接头常出现在轻工输送线的动力传递端、小型机床的进给传动链路、包装设备的联动机构以及各类专用设备的非同轴传动节点中，当主动轴与从动轴无法保证严格同轴、存在小范围角度偏移时，这类接头可以在允许的摆角范围内稳定传递扭矩，避免轴系因刚性连接产生额外的弯曲应力，延长轴承与轴件的使用寿命。

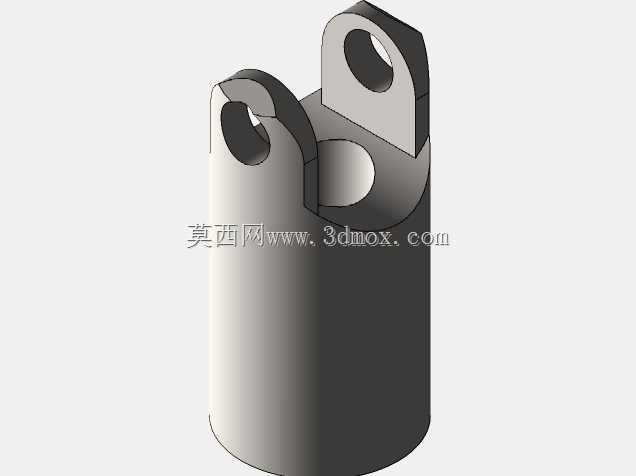

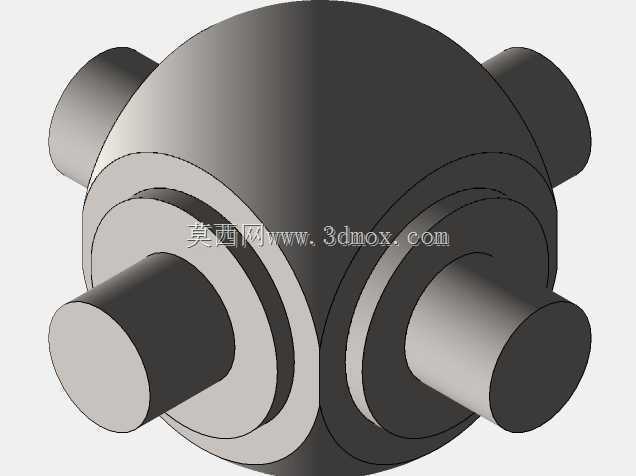

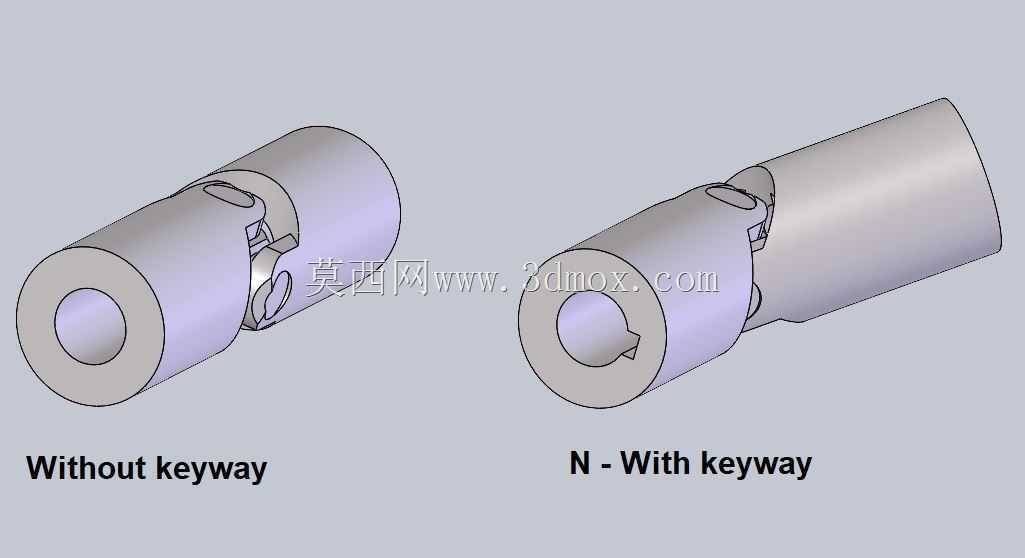

　　从结构设计逻辑来看，这款万向接头采用十字销式的经典单万向节结构，两端的轴套分别通过十字销实现铰接，单节结构的最大工作摆角可达45°，能够覆盖绝大多数工业场景下的轴系偏角补偿需求。无键槽的版本依靠轴套与轴径的过盈配合或者顶丝锁紧实现扭矩传递，适合轻载、对轴表面无键槽加工要求的场景，安装时无需在配套轴件上加工键槽，能够缩短现场装配的加工周期，也适合一些不允许破坏轴表面完整性的传动场合；带键槽的版本则通过平键实现周向固定，能够传递更大的扭矩，在中载传动、启停较为频繁的工况下，键连接的形式可以提供更可靠的周向锁紧力，避免长期运行后轴套与轴之间出现相对转动导致的传动失效。

　　在安装边界与尺寸适配方面，该系列接头的尺寸覆盖从6到30的轴径范围，设计人员在选型时可以根据配套轴的直径直接匹配对应规格的接头，无需额外定制轴套尺寸。建模过程中对十字销与轴套的配合间隙做了符合实际装配要求的预留，既保证铰接部位可以灵活摆动，不会出现卡滞，也控制了间隙量避免传动过程中产生过大的回程误差，影响传动精度。轴套的内孔尺寸严格遵循对应轴径的公差要求，带键槽版本的键槽尺寸也符合对应轴径的平键标准，设计人员在进行配套轴系设计时，可以直接调用该模型进行装配，无需反复核对键槽与内孔的配合尺寸，能够大幅缩短传动系统的设计周期。

　　从实际使用的注意事项来看，单万向接头在传递扭矩时，从动轴的转速会存在周期性的波动，因此在转速较高、对传动匀速性要求较高的场合，通常会成对使用万向接头来抵消转速波动，但在一些对转速均匀性要求不高、仅需要实现扭矩传递与角度补偿的场景中，单节万向接头的结构更简单，占用的安装空间更小，成本也更低，具备更高的应用性价比。这款模型在建模时完整还原了两种安装形式的所有结构细节，十字销的铰接部位、轴套的外形倒角、键槽的加工轮廓都做了精准的还原，设计人员可以直接将其用于设备的装配干涉检查、传动运动仿真，验证在最大摆角状态下接头与周边结构是否存在干涉，也可以基于该模型进行接头的受力分析，根据实际传递的扭矩大小校核十字销与轴套的结构强度，判断所选规格是否满足工况的载荷要求。

　　在不同的应用场景中，两种安装形式的选择也需要结合实际工况判断，比如在一些手动调节机构、轻载的传动链路中，无键槽版本的安装更为便捷，后期维护拆卸也更简单；而在电机驱动、负载存在波动的传动场景中，带键槽的版本能够提供更可靠的扭矩传递能力，避免长期运行后出现打滑问题。该系列接头的外形尺寸在同规格下保持统一，两种版本的外部安装尺寸完全一致，设计人员在后期更改安装形式时，无需调整周边的结构设计，仅更换对应版本的接头即可，能够提升设备的模块化设计程度，减少后续改型的设计工作量。
