符合DIN3404标准的圆头润滑脂注油接头

　　在各类需要周期性加注润滑脂的机械设备运维场景中，润滑脂嘴是承担润滑介质注入通道的核心小部件，从矿山破碎设备的铰接销轴、工程机械的动臂连接点，到机床导轨副、输送线辊筒轴承座，甚至小型农用机械的转动关节，都能见到这类标准油嘴的身影。这款圆头润滑脂嘴严格遵循DIN3404标准设计，核心作用是在设备不拆解的状态下，对接标准黄油枪枪头，将润滑脂精准注入摩擦副内部，同时在非注油状态下依靠内部结构封堵通道，避免润滑脂外泄、外界粉尘与水汽侵入摩擦腔室，从根源上减少磨粒磨损、润滑失效引发的设备故障。

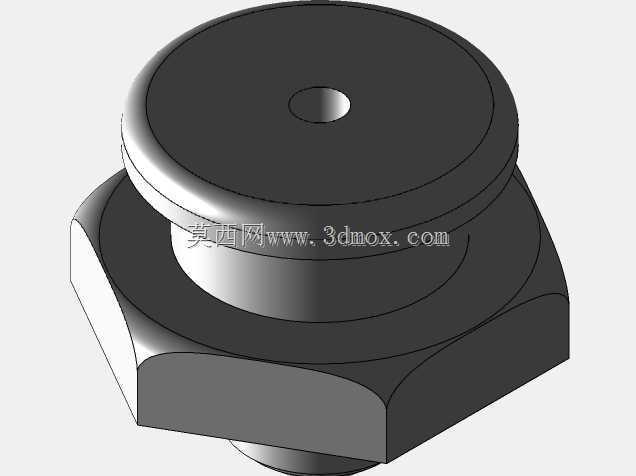

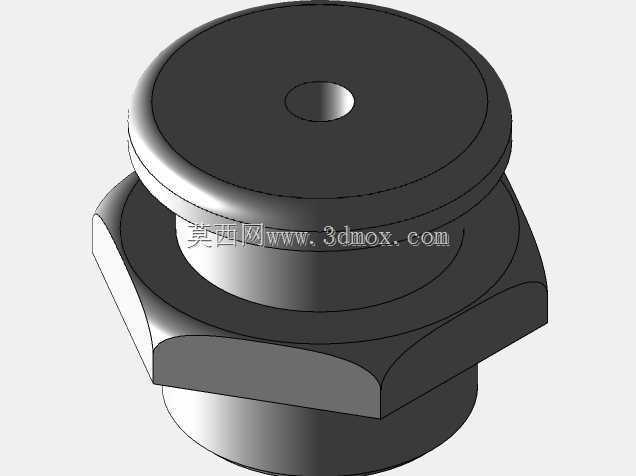

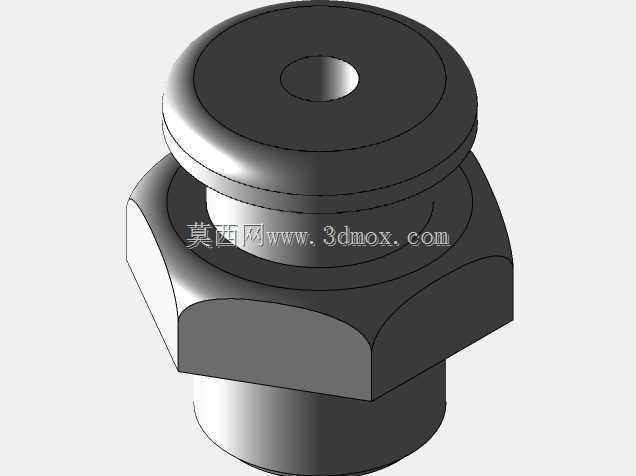

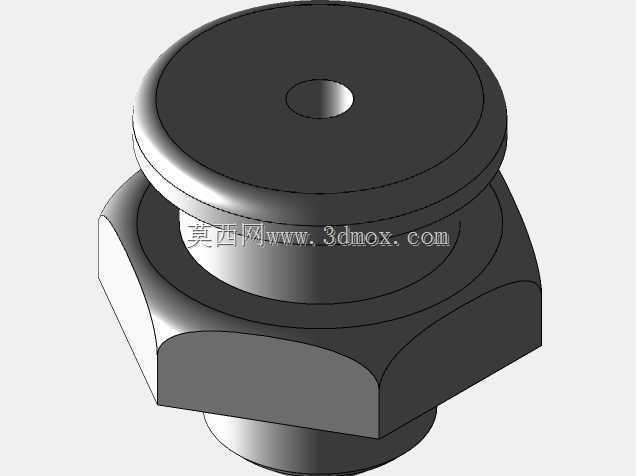

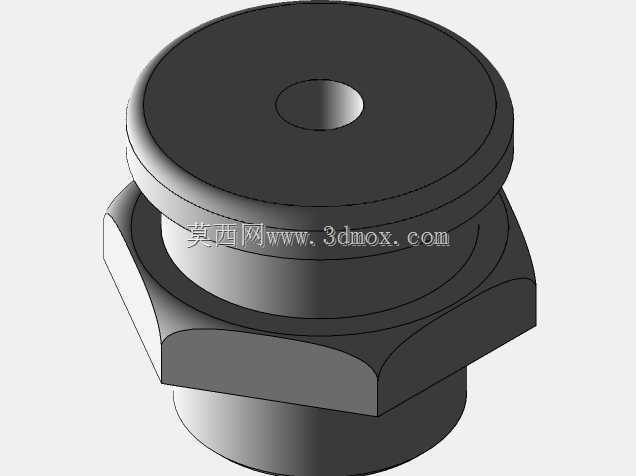

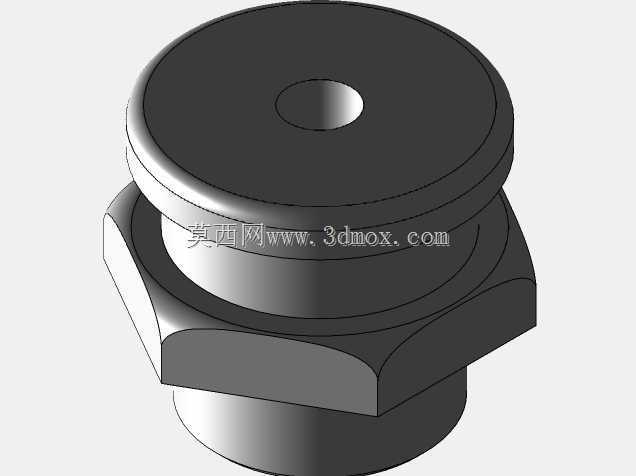

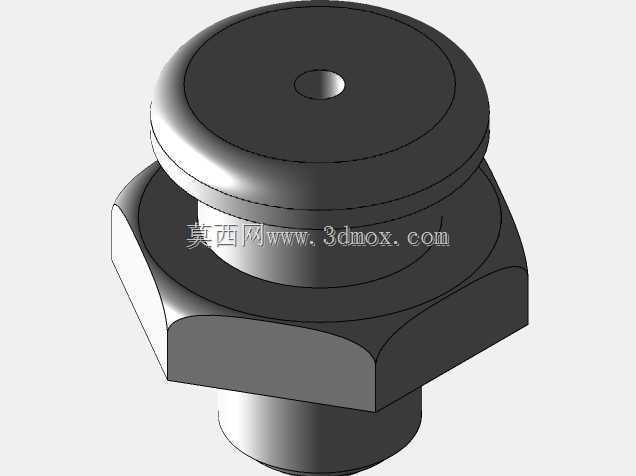

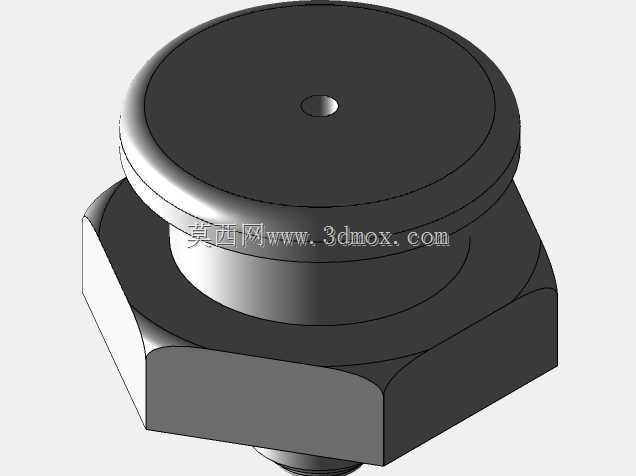

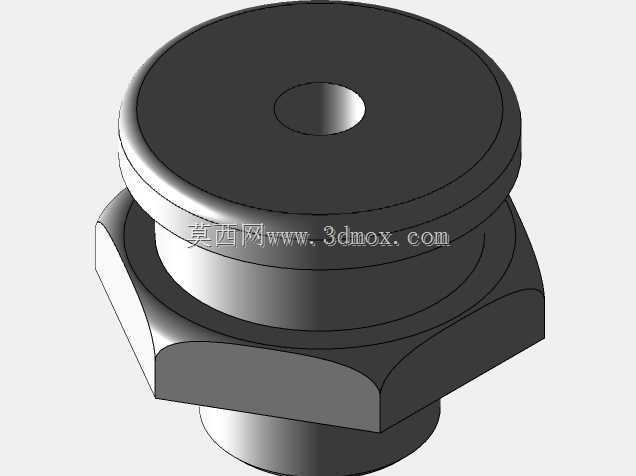

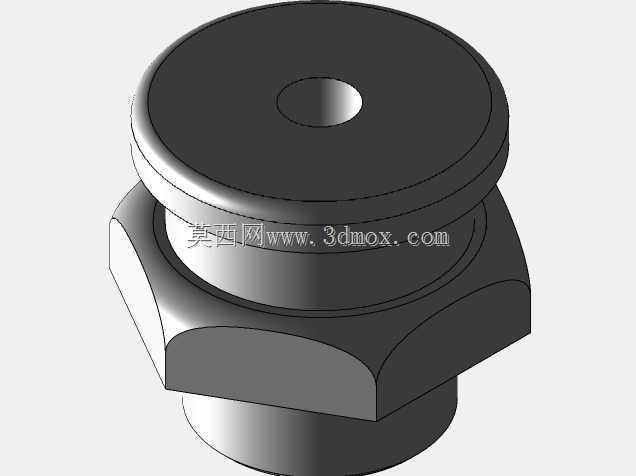

　　从结构设计逻辑来看，这款油嘴采用外六角加外螺纹的主体结构，下方的外螺纹段是核心安装定位结构，设计时需要匹配安装基座的内螺纹孔深度，预留足够的螺纹啮合长度，保证安装后不会因为设备振动出现松脱，同时螺纹段的端面需要贴合基座的密封面，部分工况下还需要搭配铜垫圈或者密封胶填充间隙，避免润滑脂从安装螺纹缝隙渗漏。中部的外六角结构是专门为安装工具预留的受力位，尺寸匹配标准开口扳手或者套筒，安装时可以施加稳定的扭矩，不会因为夹持力过大导致油嘴主体变形，也能保证安装扭矩足够，避免运行中松动。上方的圆头注油端是和黄油枪对接的部位，圆头的圆弧尺寸严格匹配标准黄油枪的注油嘴卡扣，对接时可以自动找正中心，不需要刻意调整角度就能完成密封，即使在设备狭窄的安装空间里，操作人员单手也能完成注油对接，降低运维操作的难度。

　　设计这类标准油嘴的三维模型时，首先要优先保证标准尺寸的准确性，螺纹的大径、中径、小径公差要符合对应管螺纹或者公制螺纹的标准要求，外六角的对边尺寸、对角尺寸要严格对应标准扳手的适配范围，圆头注油端的球面直径、中心注油孔的孔径也要和DIN3404的要求完全一致，否则会出现安装不上、注油时漏油、枪头卡不住的问题。其次要考虑实际安装的边界条件，油嘴安装后突出安装基座的高度要控制在合理范围，避免和周边的运动部件发生干涉，比如在回转销轴的端部安装时，要计算销轴转动时周边的摆动空间，保证油嘴不会被相邻的结构件磕碰断裂；如果是安装在设备外侧容易被碰撞的位置，还要考虑油嘴的整体强度，六角和螺纹衔接的位置要做合理的圆角过渡，避免应力集中，防止被外力撞击后从根部断裂。

　　从实际使用的功能特性来看，这款圆头润滑脂嘴的内部注油通道采用直孔设计，流道阻力小，注脂时可以让润滑脂顺畅流入摩擦副，不会出现通道堵塞的问题，即使长期使用后残留的润滑脂干结，也可以用细钢丝轻松疏通。圆头的密封面经过硬化处理，长期和黄油枪对接摩擦也不会出现凹痕、变形，能保证多次注油后的密封性能，不会因为密封面磨损导致注脂时侧漏。和尖头的润滑脂嘴相比，圆头结构的对接容错率更高，不需要精准对准中心就能完成密封，对于设备上位置隐蔽、视线不好的注油点，能大幅降低注油操作的难度，提升运维效率。

　　在设备选型阶段选用这类油嘴时，首先要根据安装位置的螺纹规格匹配对应型号，确认螺纹的牙型、螺距和基座内孔一致，其次要根据注油位置的空间大小选择合适长度的油嘴，避免突出过长被碰撞，也避免长度过短导致黄油枪无法对接。如果是在腐蚀环境下使用的设备，还可以选择不锈钢材质的同型号油嘴，而普通工况下采用镀锌钢材的产品就能满足防锈和强度要求。建模过程中，除了还原外部的装配尺寸，还要还原内部的注油通道结构，方便后续做设备的润滑系统虚拟装配时，检查注油通道和设备内部油路的对接是否顺畅，有没有出现油路错位、堵塞的问题，也可以通过模型模拟注油时的操作空间，确认黄油枪对接时会不会和周边零部件发生干涉，提前在设计阶段规避运维操作不便的问题。
