立式大容量储水用塑料水箱结构设计

　　在民用给排水、小型工业循环供水、农田临时灌溉储水、建筑施工临时供水等场景中，立式储水水箱是应用频次极高的储液部件，这类部件不需要复杂的动力结构，核心要求是结构强度达标、密封性能可靠、安装适配性强，同时兼顾运输堆叠的便利性。本次设计的立式塑料水箱，整体采用直立圆柱式主体结构，相较于方形储水结构，圆柱形态在同等壁厚下能承受更高的内部液体静压力，不会因为长期储水出现侧壁鼓胀变形的问题，也能减少内部液体残留的死角，日常排空清洗时不需要额外处理边角积垢。

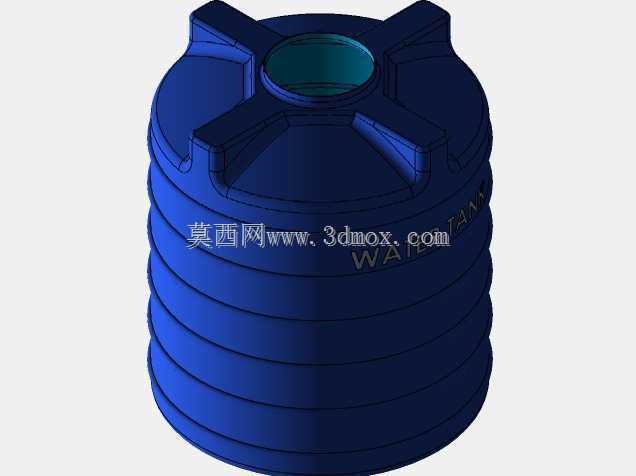

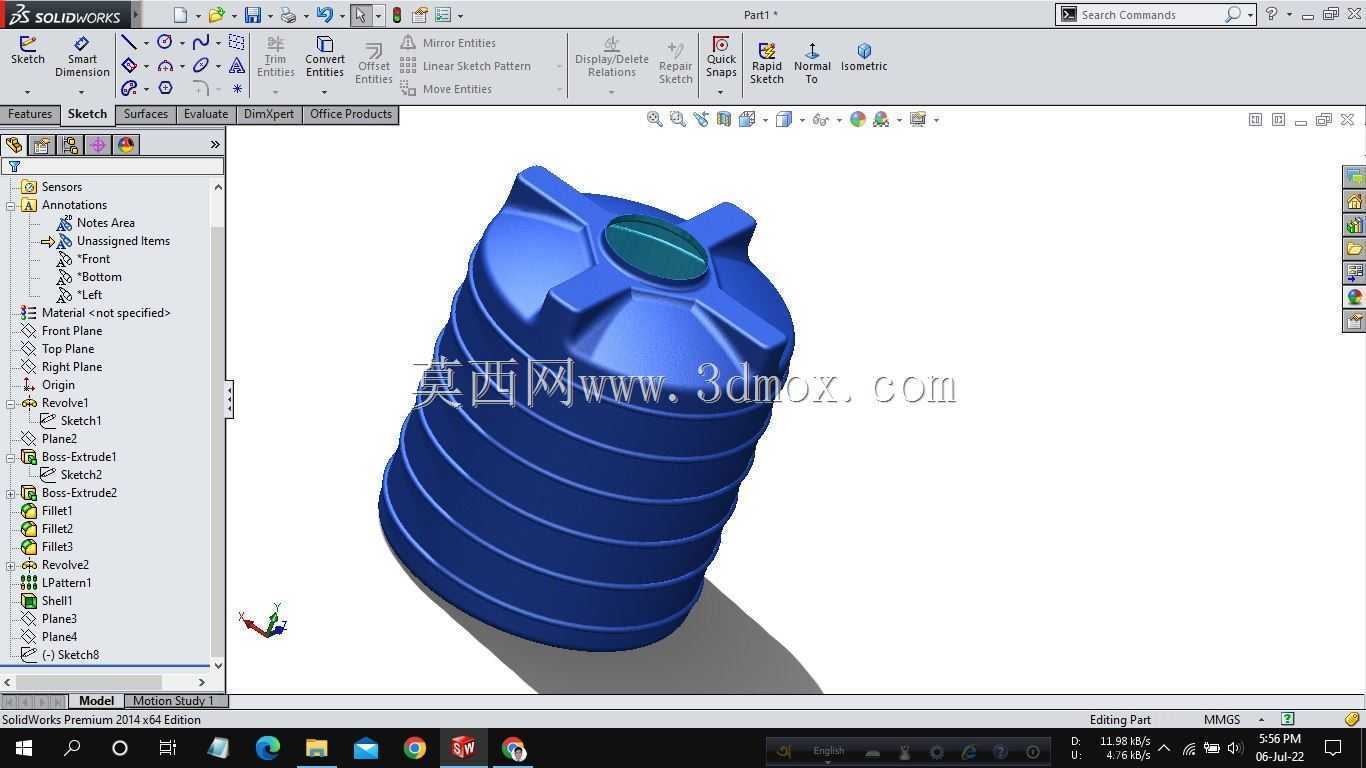

　　从结构细节来看，水箱主体外壁设计有多道等距分布的环形加强筋，这些加强筋不是简单的凸起装饰，而是通过壁厚局部增厚的结构，抵消满水状态下侧壁受到的环向张力，尤其是水箱高度超过1米的规格下，下部区域的液体压强随深度增加，环形加强筋的间距会随高度降低适当缩小，保证下部结构的抗变形能力匹配实际受力情况。水箱顶部采用一体化成型的凹凸式端盖结构，端盖中心预留圆形注水口，可适配常规的管道法兰连接或者螺纹式密封盖，端盖边缘均匀分布四个凸起的卡位结构，这部分结构一方面是作为吊装时的受力点位，方便现场用绳索或者吊具转移水箱，另一方面在仓储堆叠时，上层水箱的底部卡位可以嵌入下层水箱顶部的凹槽内，避免运输过程中堆叠的水箱出现滑移倾倒，降低物流运输的损耗。

　　设计过程中优先考虑了滚塑成型的工艺特性，所有转角位置都做了大圆弧过渡处理，没有尖锐的直角结构，避免滚塑过程中出现原料堆积不均、冷却后局部应力集中开裂的问题。水箱的底部设计有内凹式的支撑底座，底座边缘比主体侧壁略宽，放置在平整的水泥地面或者硬化平台上时，接触面积更大，不会因为地面局部不平整出现箱体倾斜，同时内凹结构可以让底部排空口的安装位置高于支撑平面，不需要额外垫高水箱就能安装排空阀门，减少现场安装的垫高工作量。

　　从安装边界来看，这类水箱的安装不需要预埋固定螺栓，只需要保证放置基础的平整度误差不超过5mm/m²，就能稳定放置；如果是在户外多风区域使用，顶部的四个卡位也可以作为固定点位，用扁钢拉索连接到地面的固定锚点上，抵御强风天气的倾覆风险。进出水口的位置可以根据实际使用需求在侧壁开孔，因为主体壁厚均匀，开孔后采用热熔焊接或者法兰压接的方式都能保证密封性能，不会出现渗漏问题。相较于金属材质的储水箱，这种塑料材质的水箱自重更轻，同等容积下重量只有不锈钢水箱的五分之一，单人就能完成小型规格的搬运安装，同时材质本身耐水腐蚀，不需要额外做防腐涂层，长期储存常温清水或者弱腐蚀性的液体都不会出现锈蚀脱落的问题，日常维护只需要定期清理内部积垢即可，不需要做涂层修补、防锈处理等额外维护工作。

　　在结构校核阶段，重点对满水状态下的侧壁变形量、底部支撑应力、顶部吊装受力做了模拟验证，当水箱满载额定容积的液体时，侧壁最大变形量出现在两道环形加强筋的中间位置，变形量控制在壁厚的10%以内，不会出现永久塑性变形；吊装时四个卡位的受力均匀，单个卡位承受四分之一的总重量，应力值远低于材料的许用应力，不会出现吊装时卡位断裂的问题。顶部注水口的密封结构采用阶梯式配合，密封盖拧紧后可以承受0.02MPa的内部微压，满足常规重力供水或者小型加压供水的使用需求，不会因为内部轻微压力出现渗水漏水的情况。
