工业用S1-1H型带附件输送链条结构

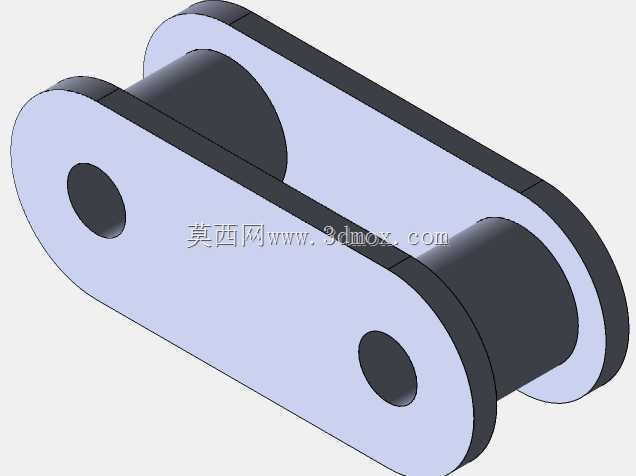

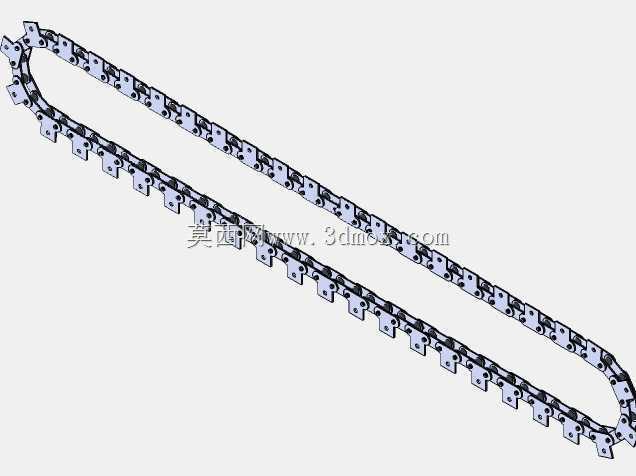

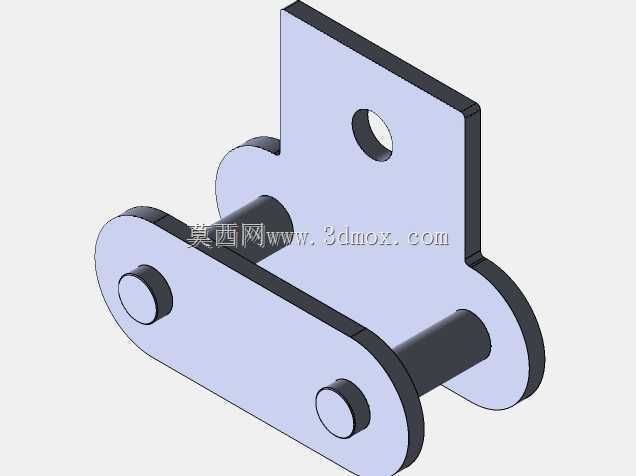

　　在连续化生产的物料输送场景中，带附件的输送链是承担物料承载、精准位移的核心执行部件，这类链条不同于普通传动链条仅传递扭矩的功能，需要在链节上集成适配不同工装的附件结构，来满足不同形状、重量物料的固定与输送需求。这款S1-1H附件输送链的设计，首先围绕多行业通用的输送工况展开，链节主体采用标准滚子链的基础结构，保证和常规链轮的啮合兼容性，不需要用户额外定制非标链轮，就能直接适配现有输送线的驱动端改造或者新线搭建，降低选型适配的成本。从结构细节来看，每间隔固定节距的链节上设置了带安装孔的附件凸台，这些凸台和链节侧板采用一体化成型结构，避免了后续焊接附件带来的应力集中问题，在长期交变载荷运行下，不会出现附件脱落、焊缝开裂的故障。

　　附件上的安装孔采用标准通孔设计，可直接通过螺栓固定工装治具、载具板或者推块，适配食品加工、电子组装、物流分拣、五金件冲压连线等不同行业的输送需求，比如在五金冲压线中，可在附件上安装真空吸盘座来抓取冲压件，在包装线中可安装推块来推送包装盒，在电子组装线中可固定载具来承载PCB板完成多工位流转。设计过程中，首先对链条的运行轨迹做了适配，链条可适配水平直线输送、倾斜爬坡输送以及小半径转弯的环形输送布局，链节之间的铰接间隙经过严格控制，既保证链条绕链轮转动时的灵活性，又避免间隙过大导致的运行晃动，保证输送过程中物料的位置精度，满足需要精准对位的工位需求，比如自动装配工位、视觉检测工位对输送定位精度的要求。从安装边界来看，

　　这款输送链的链节宽度、节距都遵循通用输送链的尺寸规范，配套的链轮齿形符合标准滚子链的啮合参数，用户在选型时只需要确认输送载荷、线速度以及安装附件的间距要求，就能完成匹配，不需要对现有输送线的机架、驱动轴、张紧机构做大规模改动。链条的铰接部位采用耐磨衬套结构，在无润滑或者少润滑的工况下也能保持较长的使用寿命，降低日常维护的频次，适合在一些不方便频繁加注润滑油的生产场景使用，比如食品加工的洁净车间、电子无尘车间，避免油污污染物料。在实际应用中，这类带附件的输送链相比皮带输送，承载能力更强，可输送重量更大的金属工件、重型包装箱，相比平顶链输送，布局灵活性更高，可实现多维度的转弯、升降输送，适配更复杂的生产线布局。

　　设计时还考虑了链条的张紧调节需求，链节的可拆卸结构方便用户在现场根据输送线长度调整链条总长度，不需要专用的截断设备就能完成接长或者截短操作，降低现场安装的难度。附件的安装面经过平面度处理，保证固定在上面的工装不会出现倾斜，避免输送过程中物料偏移掉落，针对不同的输送载荷，附件的厚度做了对应加强，在重载工况下不会出现附件变形弯折的问题。链条运行时的啮合噪音经过优化，链节和链轮接触的部位做了倒角处理，高速运行时不会产生明显的冲击噪音，适合对车间噪音有要求的生产环境。在结构建模过程中，每一个链节的铰接转动副都按照实际装配间隙做了还原，可直接用于输送线的动态运动仿真，验证链条运行过程中是否会和机架、护板等周边部件发生干涉，也能模拟不同张紧力下链条的下垂量，帮助设计人员提前确定张紧机构的调整行程，避免现场安装时出现链条过松跳齿、过紧磨损加剧的问题。
