电动离心式蜂蜜提取设备结构设计

　　该设备面向规模化养蜂场景的蜂蜜采收环节设计，核心解决传统手动摇蜜效率低、劳动强度大、出蜜率不稳定的痛点，适配标准朗氏蜂脾的批量取蜜作业，可在蜂场临时加工点、小型蜂蜜初加工工坊等场景直接部署使用。设备运行时依靠离心力将巢脾内的蜂蜜甩出，无需破坏巢脾结构，甩蜜完成后的巢脾可直接放回蜂箱重复使用，大幅降低蜂蜡损耗与蜂群重建巢脾的时间成本。

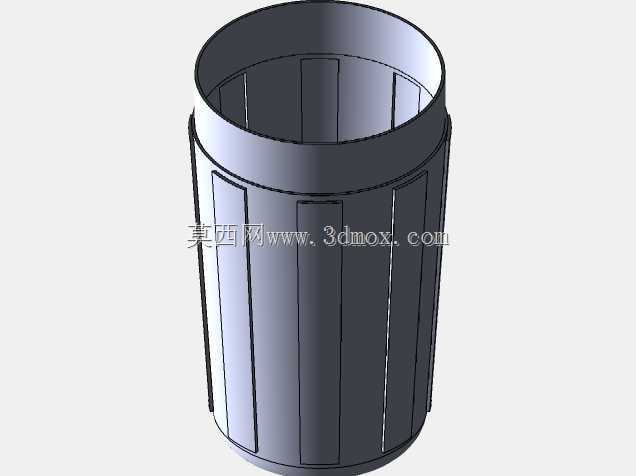

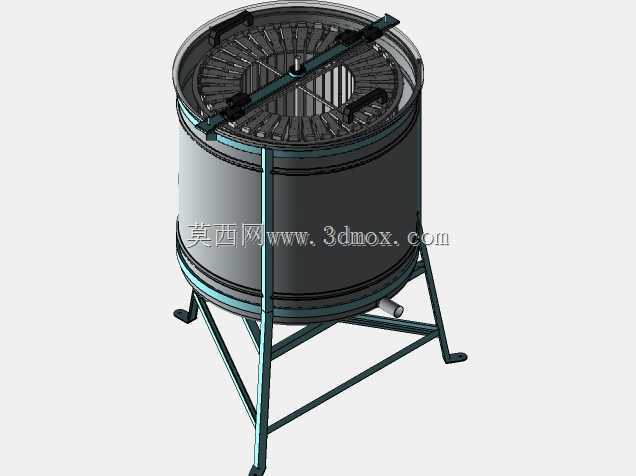

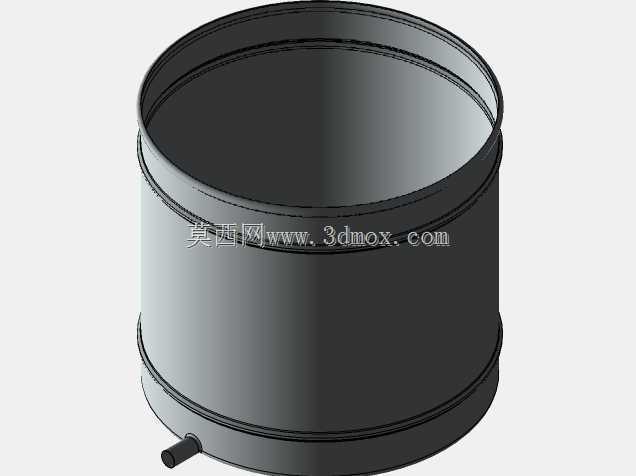

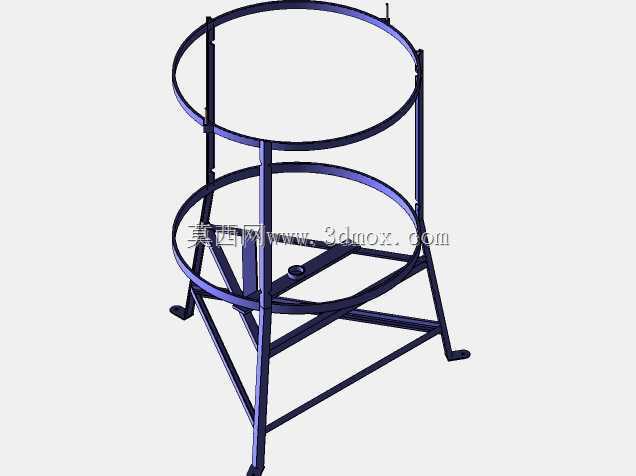

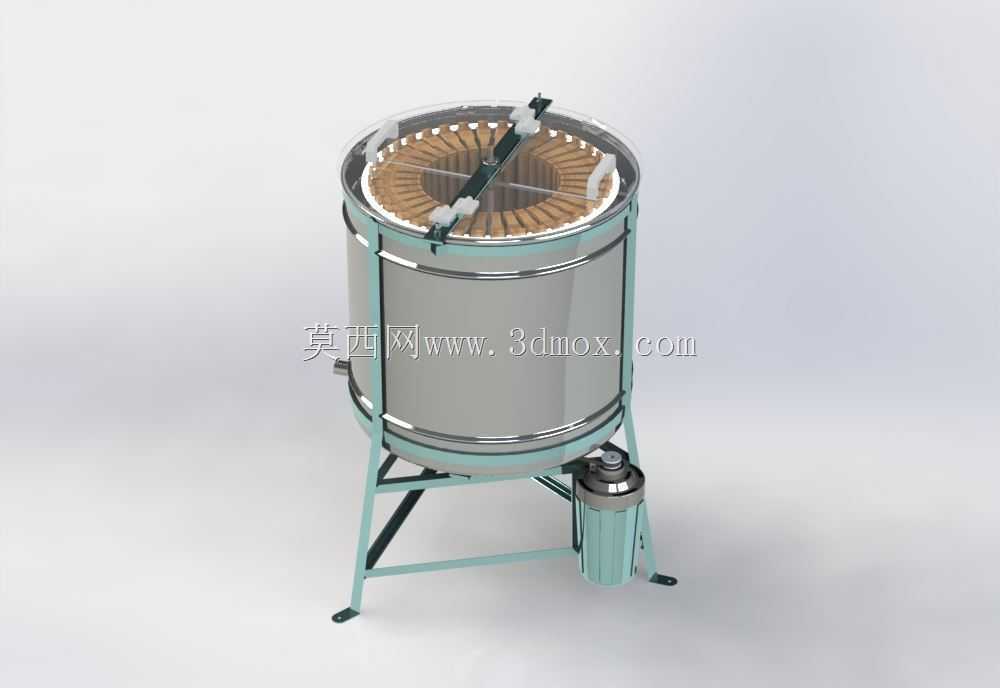

　　整体采用立式圆筒形罐体作为核心承载结构，罐体底部通过三角支腿实现落地支撑，支腿底部预留安装孔位，可根据使用场景选择直接放置于硬化地面，或通过膨胀螺栓固定于操作平台，避免高速运转时产生共振偏移。罐体下部集成驱动电机安装位，电机通过立式直连结构带动罐内的脾篮转动，省去皮带传动的张紧维护环节，传动效率更高，也避免了传动部件外露带来的操作安全隐患。罐体侧面下部设置出蜜口，甩出的蜂蜜沿罐体内壁自然汇流至底部，通过出蜜口可直接对接储蜜桶完成收集，无需额外增设导流泵组。

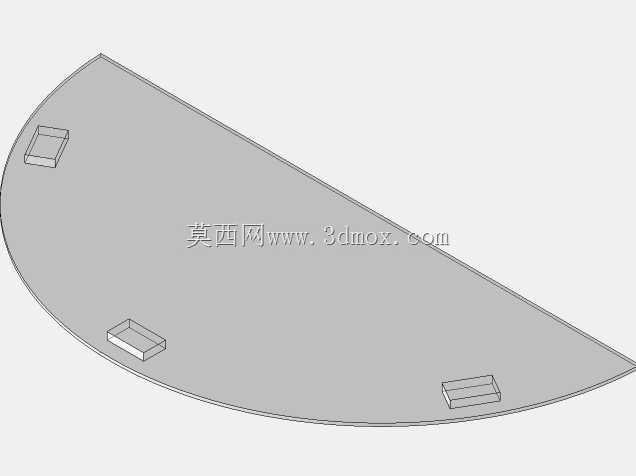

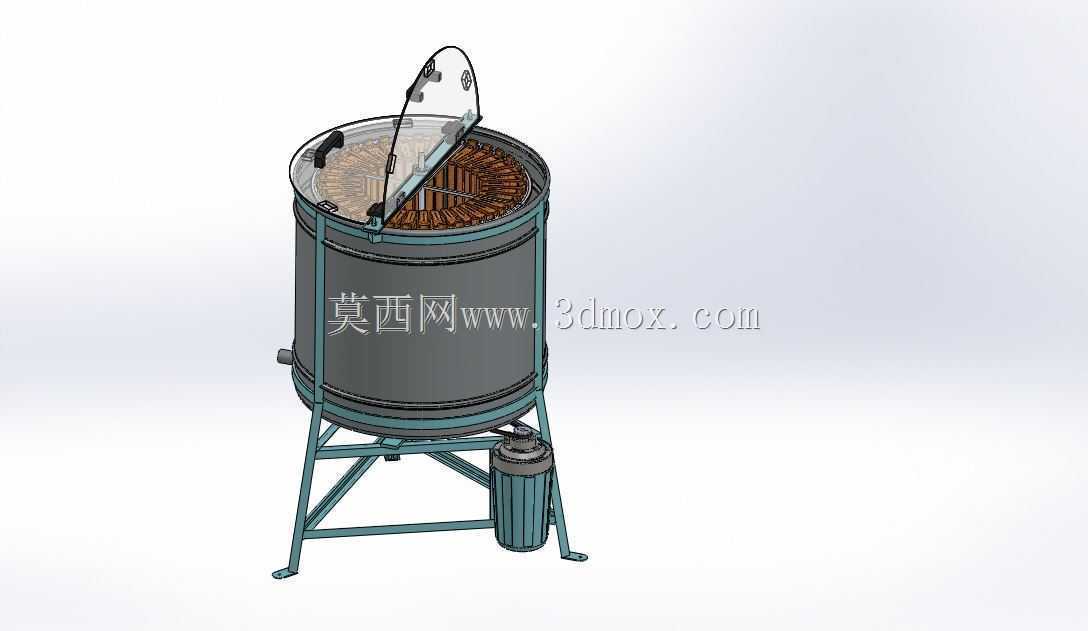

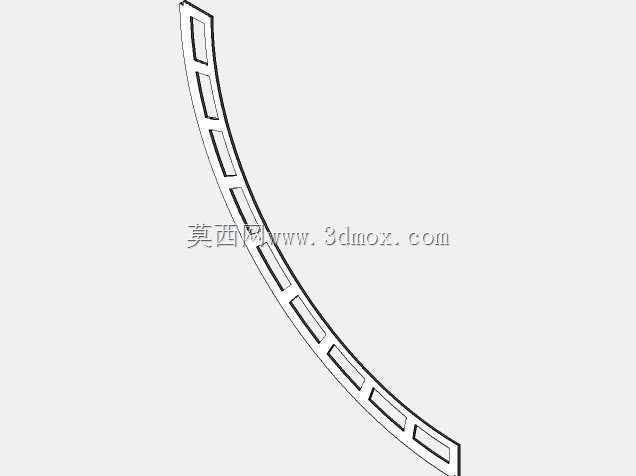

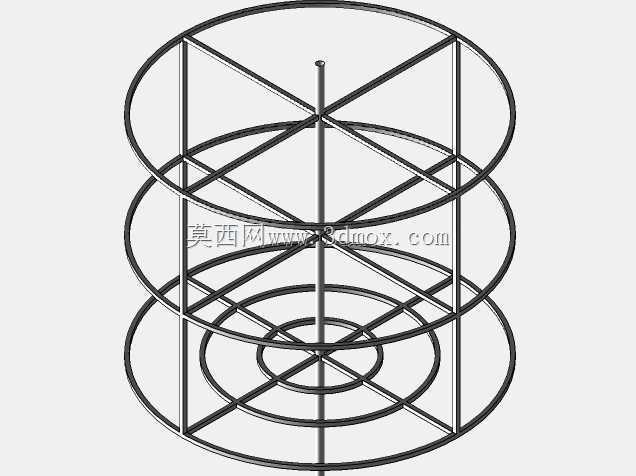

　　罐盖采用铰接式可开启结构，搭配透明观察视窗与锁紧卡扣，取放巢脾时可直接向上翻开罐盖，视窗可在设备运行时直观观察内部出蜜状态，无需开盖停机检查，锁紧卡扣可保证高速运转时罐盖闭合严密，避免蜂蜜甩出罐外造成浪费。罐内的脾篮采用辐射式排布结构，可同时容纳多片标准巢脾，巢脾插入后通过弹性卡扣固定，避免运转过程中巢脾移位碰撞罐壁；脾篮底部设置镂空栅格结构，既可以保证蜂蜜顺利流向罐壁，又能承接意外掉落的巢脾碎块，防止碎块堵塞出蜜口。

　　设计过程中重点考量了运转平衡性，整体回转部件的质心严格与回转轴线重合，支腿的高度与跨距经过匹配计算，在电机额定转速运转时，罐体的振动幅度控制在可接受范围内，无需额外浇筑混凝土基础即可稳定运行。罐体与巢脾接触的部位全部采用食品级接触材料设计，表面做光滑圆弧过渡处理，无清洁死角，每次取蜜完成后可直接用清水冲洗内部，残留蜂蜜不易在边角处积存发酵，符合食品加工的卫生要求。

　　设备的安装边界充分考虑蜂场的实际使用条件，整体占地直径不超过1米，操作高度适配成年人站立作业的舒适区间，无需搭建额外操作平台；电机采用民用220V供电规格，普通农户家用电即可驱动，无需配套工业三相电源，适配偏远蜂场的供电条件。驱动端设置过载保护结构，当巢脾放置不对称导致运转阻力过大时，可自动切断电源，避免电机烧毁，也防止剧烈振动导致设备侧翻。出蜜口的高度预留了标准储蜜桶的放置空间，收集蜂蜜时无需额外垫高储蜜容器，操作流程更顺畅。

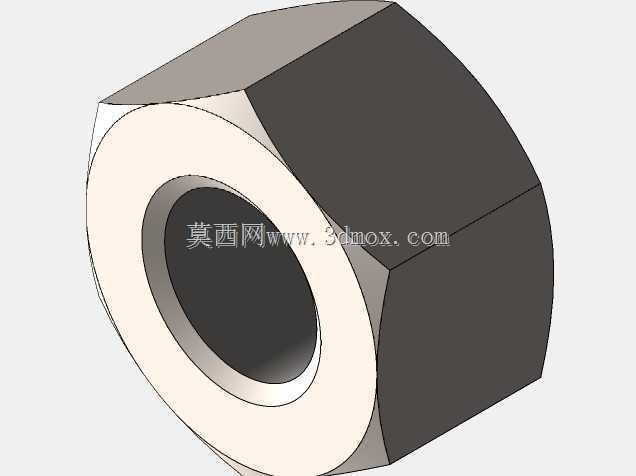

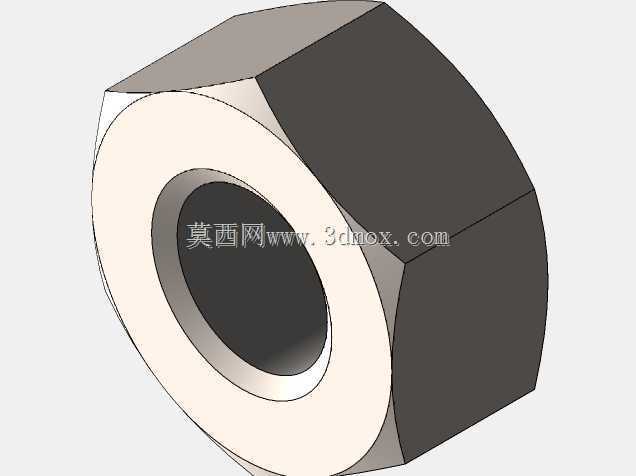

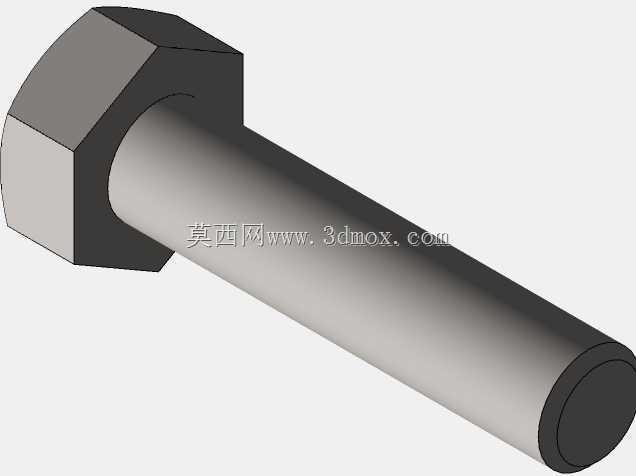

　　从结构建模的角度看，该设备的零件拆分充分考虑了加工与装配的便利性，罐体采用卷板焊接成型，支腿采用标准型材弯折加工，脾篮采用型材与栅条拼接结构，所有连接部位尽量采用标准紧固件，减少非标定制零件的占比，降低加工制造成本。铰接部位的转轴设置耐磨衬套，长期频繁开合罐盖也不会出现松旷问题；电机与脾篮的连接部位设置密封结构，避免蜂蜜顺着转轴渗入电机内部造成短路故障。整体结构没有冗余设计，所有部件都服务于离心取蜜的核心功能，兼顾了实用性、可靠性与制造成本的平衡，适合小型蜂具生产企业批量加工制造，也可供养蜂从业者自行改装制作时参考结构逻辑。
