Melinjo原料压片加工设备结构设计

　　这套压片设备主要面向农林特产加工场景，针对Melinjo（银叶树果实，俗称白果仁类加工原料）的压片预处理工序设计，可将去壳后的原料胚体压制成设定厚度的片状坯料，为后续烘烤、制粉或成品压型工序提供合格的中间料，在小型农产品加工坊、特色食品加工生产线的前段预处理工位有明确的适配性。不同于大型制药压片机的多冲头高速结构，这款设备采用单工位冲压执行逻辑，更适配小批量、多批次的特色农产品加工需求，无需复杂的送料转盘结构，操作人员可手动完成上料、取料动作，设备维护门槛低，对作坊式生产场景的适配性更强。

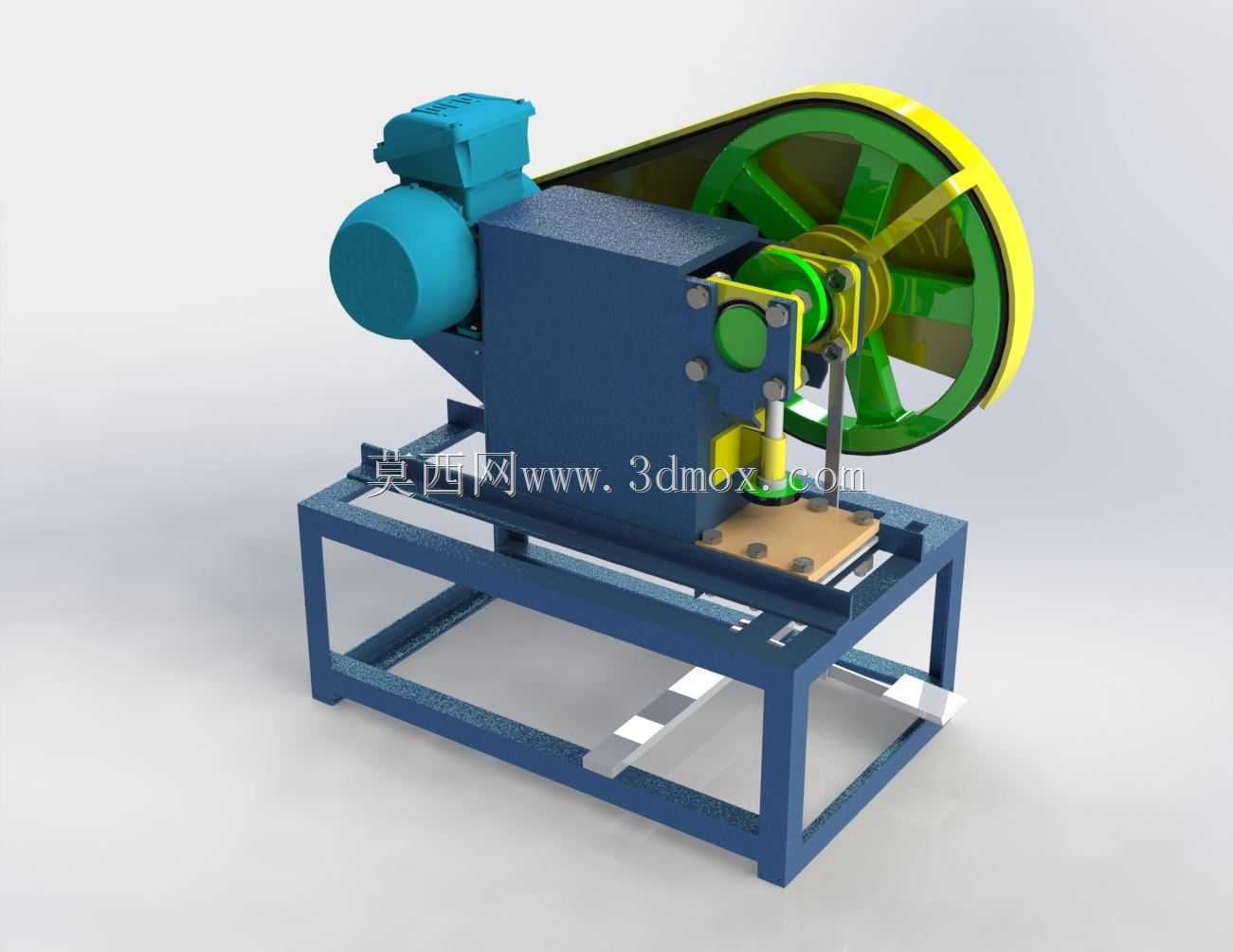

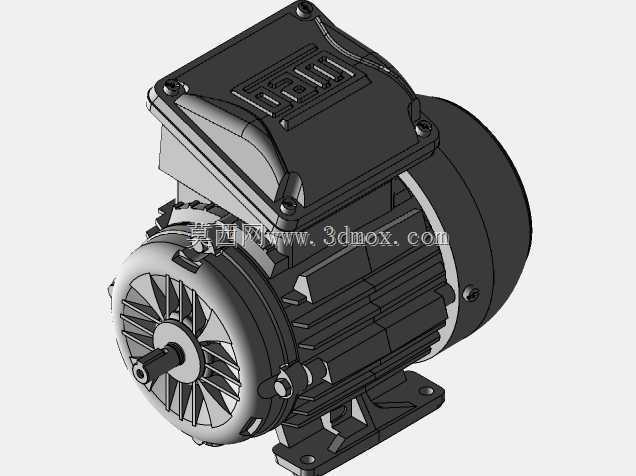

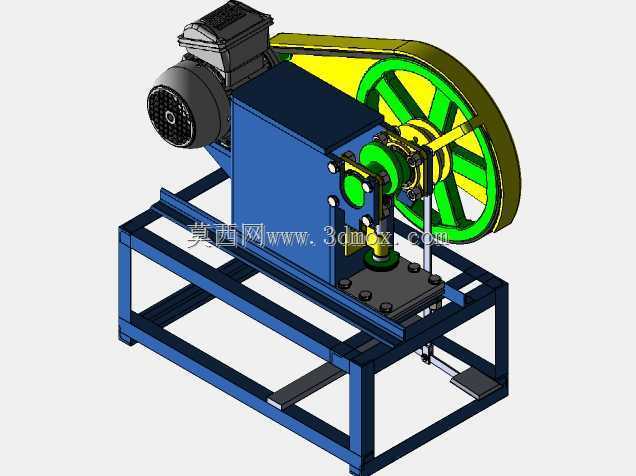

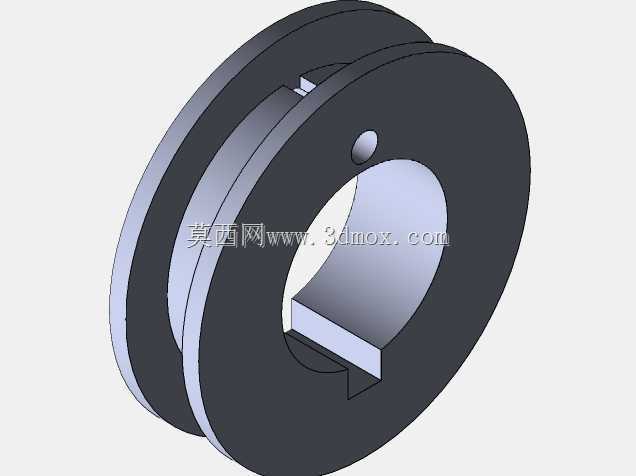

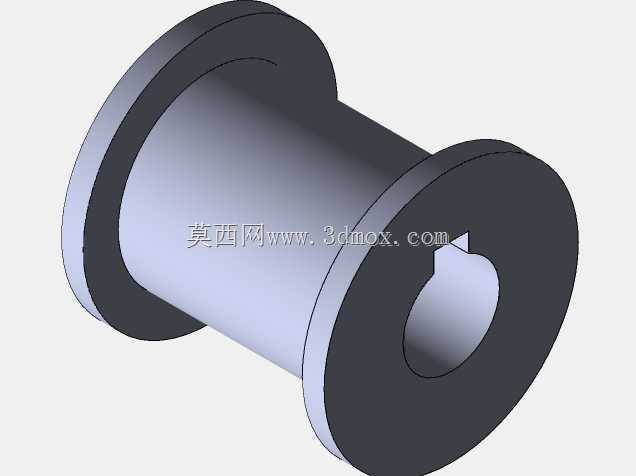

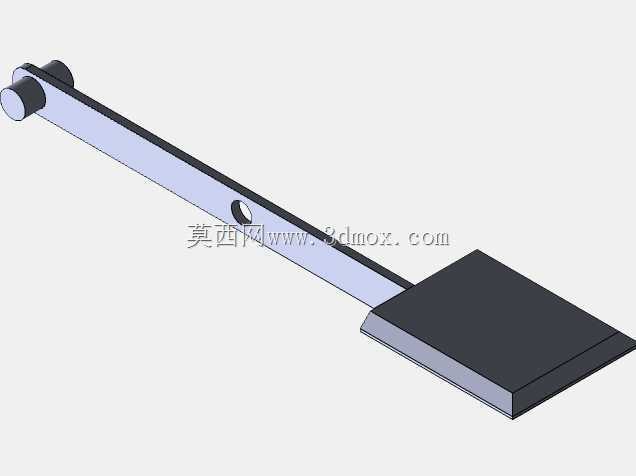

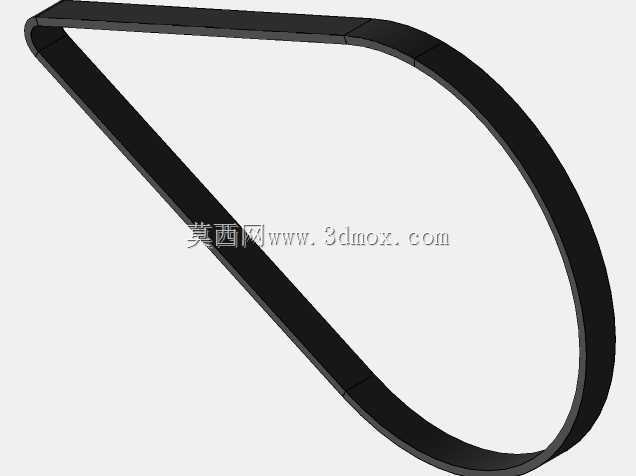

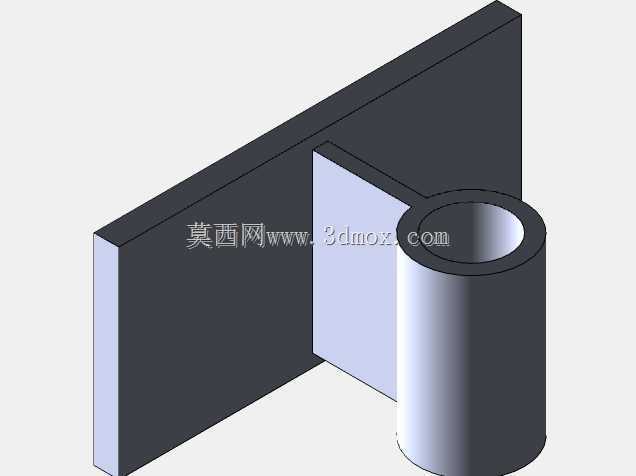

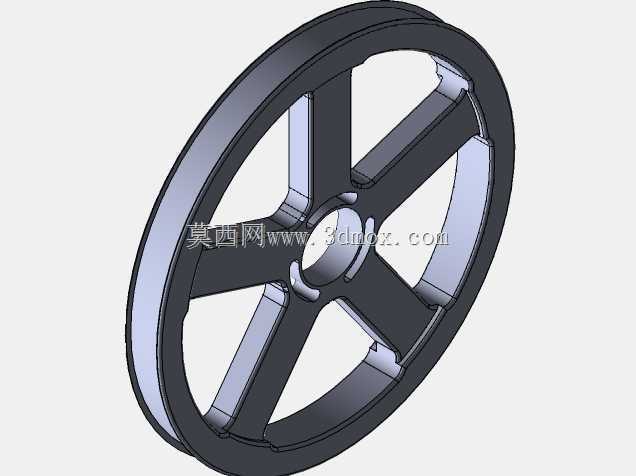

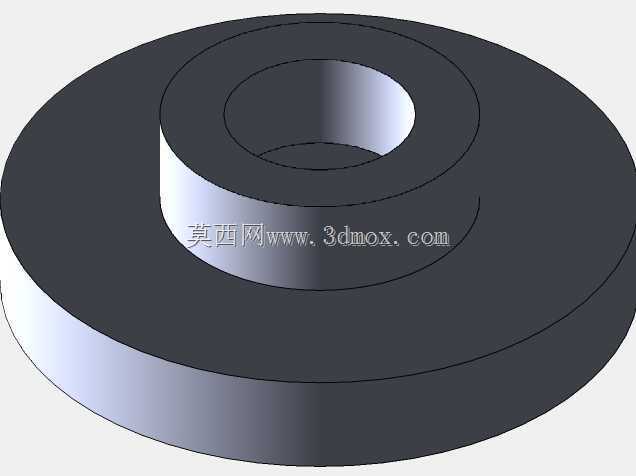

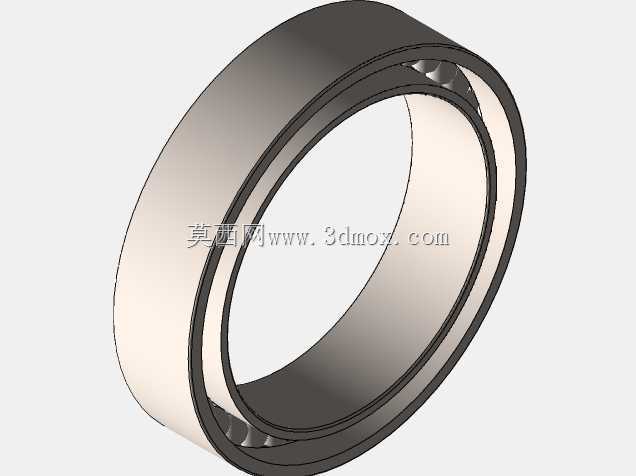

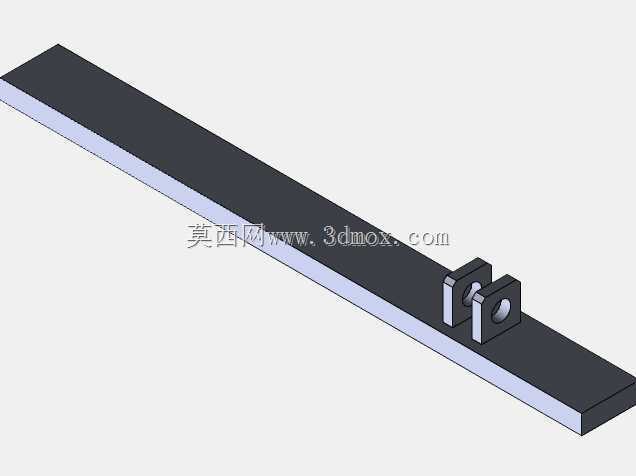

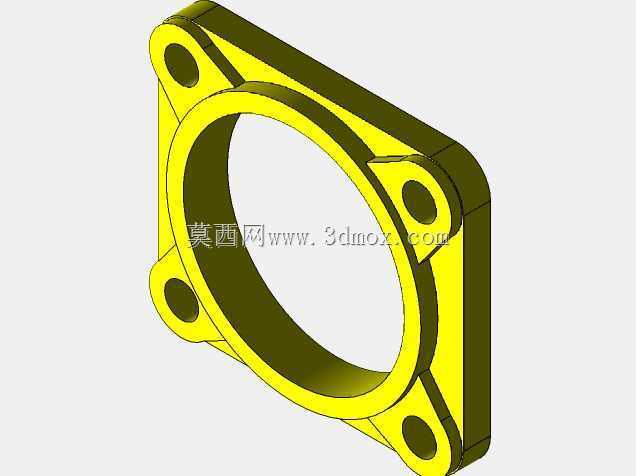

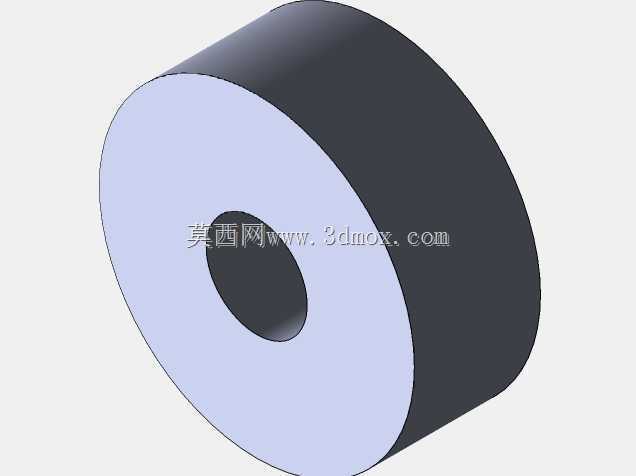

　　从功能结构来看，整套设备分为动力单元、传动减速单元、冲压执行单元、机架支撑单元四个核心模块。动力单元采用卧式异步电动机安装在机架侧上方位置，电机输出轴直接连接小直径带轮，通过V带将动力传递到大直径带轮上，带轮本身兼具飞轮储能作用，可在冲压瞬间释放储存的动能，降低电机瞬时负载冲击，避免电机因冲压峰值负载出现堵转问题。大带轮与偏心曲柄机构同轴安装，曲柄通过连杆将旋转运动转化为竖直方向的往复直线运动，连杆末端连接冲压压头，压头与下方固定在机架台面上的下模配合，完成对原料的压制成型动作。压头侧面设置有导向柱结构，与机架上的导向套配合，保证压头上下运动的直线度，避免压合过程中出现偏载导致的坯料厚度不均、模具磨损加剧问题。

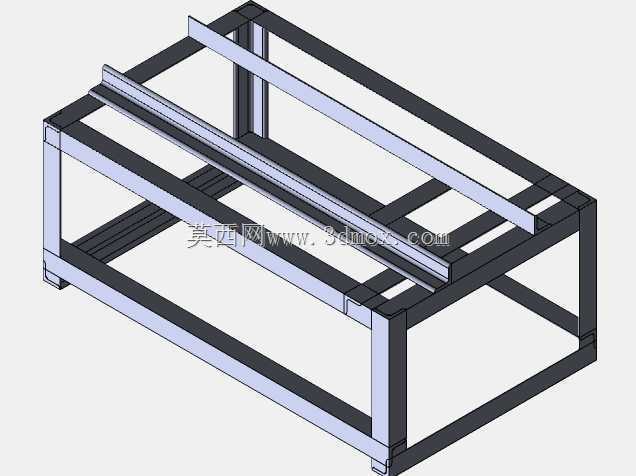

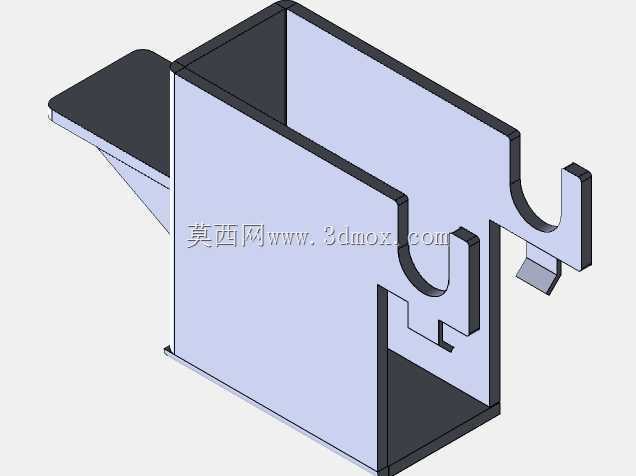

　　设计过程中，机架采用型钢焊接框架结构，底部设置有横向支撑梁，既可以提升整体框架的抗扭刚度，避免冲压作业时机架出现共振晃动，也预留了设备地脚安装的孔位，可通过膨胀螺栓将设备固定在硬化地面上，进一步提升作业稳定性。安装边界方面，设备整体长度控制在1.2米左右，宽度约0.6米，高度约1.1米，占用车间地面面积极小，无需专门的大型设备安装基础，普通硬化水泥地面即可完成部署，适合小型加工车间的工位灵活排布。电机安装座设计有长条形调节孔，可通过调整电机在安装座上的位置来张紧V带，无需额外设计张紧轮结构，简化了整体传动链路，降低了后期维护的配件更换成本。

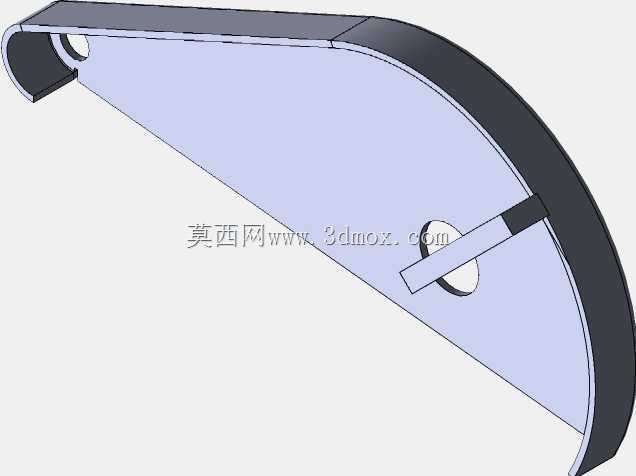

　　在冲压参数匹配上，偏心曲柄的偏心距经过核算，压头的工作行程设定为80mm，既可以满足原料上料、取料的操作空间需求，也能保证压合过程中压头对原料的施压行程足够，将原料压至设定的2-5mm厚度区间，适配不同加工需求的坯料厚度要求。大带轮的外侧设置有安全防护罩结构（建模过程中可根据实际安全规范选配），避免作业过程中人员误触旋转的带轮引发安全事故，同时也能防止加工过程中散落的原料碎屑进入带轮槽，导致V带磨损加快。下模工位通过螺栓固定在机架台面上，可根据加工原料的尺寸更换不同规格的下模腔，无需改动整体设备结构，即可适配不同规格的原料压片需求，提升了设备的通用适配性。

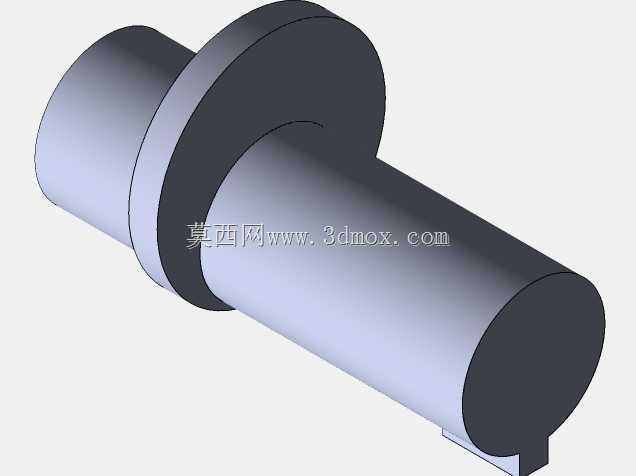

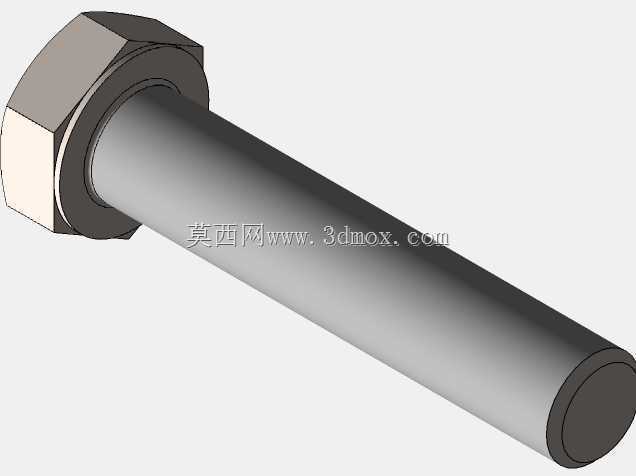

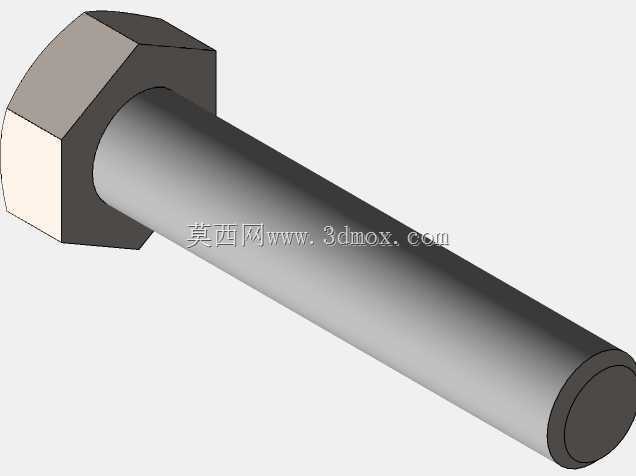

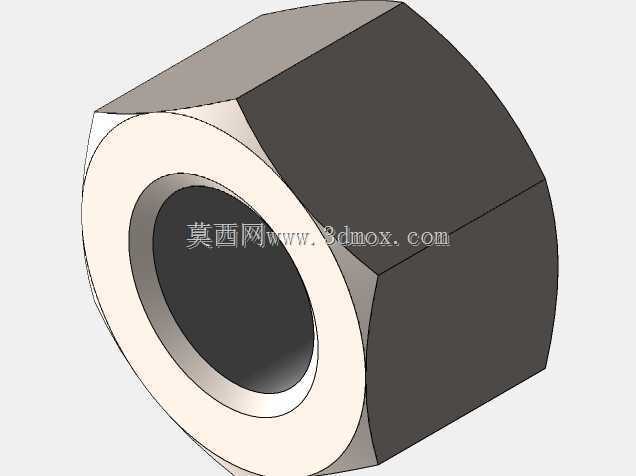

　　从建模细节来看，整套模型完整还原了各部件的装配关系，包括电机与安装座的螺栓连接位置、带轮与轴的键连接结构、曲柄连杆的铰接点间隙、机架焊接处的型材拼接细节，可直接作为同类小型压片设备的结构设计参考，也可用于机电一体化专业的课程设计案例，帮助学习者理解曲柄冲压机构的运动逻辑、带传动的减速储能原理、型钢焊接机架的刚度设计思路。在实际选型参考时，可根据预期的生产效率调整带轮的传动比，改变压头的往复冲压频次，若需要提升自动化程度，也可在机架台面位置加装气动送料机构，替代人工上下料操作，进一步降低操作人员的劳动强度，适配半自动化生产线的接入需求。设备的润滑点主要集中在曲柄铰接位置、导向套与导向柱配合位置，建模时也预留了注油孔的结构位置，方便后期维护时加注润滑脂，降低运动部件的磨损速率，延长设备整体使用寿命。
