手动台式螺旋压力工装压合机构

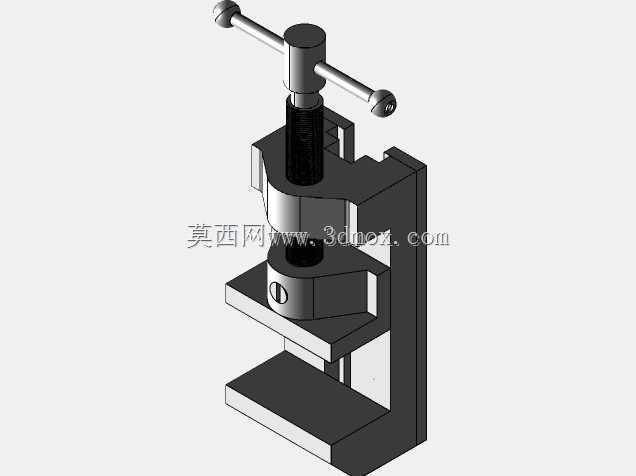

　　这套手动台式螺旋施压机构面向小批量装配、维修工位和教学实训场景，主要用于轻载压入、铆接校形、轴承衬套压装、小件折弯定位以及试样压制。设备采用C形开式机身布局，前方和侧向操作空间敞开，工件可以从正面直接放入工作台，长条形零件也能借助开口侧向延伸，避免封闭框架对工件尺寸造成过多限制。整体结构不依赖气源、液压站或电控系统，操作人员通过横向手杆转动丝杠，即可将旋转运动转换为压头的直线进给，适合在无动力接口、临时维修区、实验室和低频作业环境中使用。

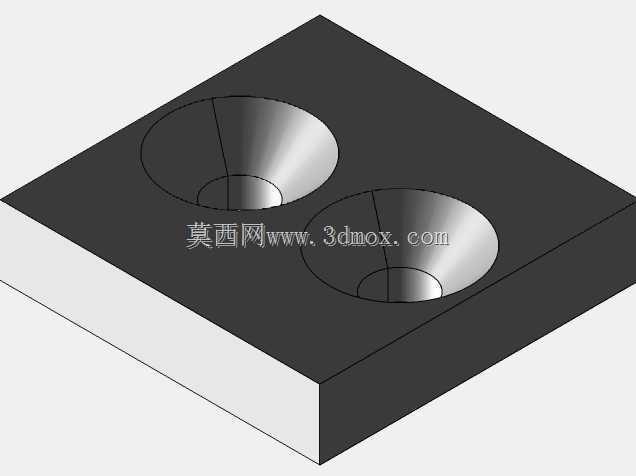

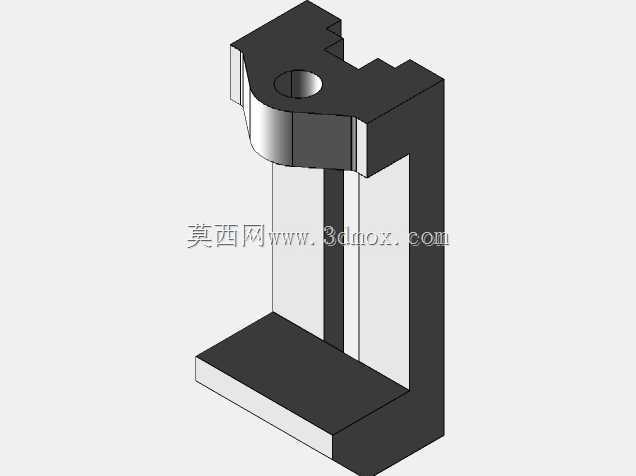

　　从受力路径看，手杆输入的扭矩经梯形丝杠传递至上部压头，压合力沿丝杠轴线向下作用于工件，再由下方工作台承受并回传到立式机架。C形机架在设计上需要重点控制喉口区域的弯曲变形，因为压头中心线与立柱后壁之间存在悬臂距离，加载时机架开口会产生轻微张开趋势。建模时将底座、立柱、上支承块和工作平台作为连续承力框架处理，丝杠螺母座与上部横梁之间保留足够接触面积，侧壁加强筋和厚板过渡区用于降低应力集中。下部平台采用水平平板结构，上表面作为工件基准面，压头下端设置可更换承压块，能够根据不同工序更换平压块、V形块或定位套，避免直接磨损主压头。

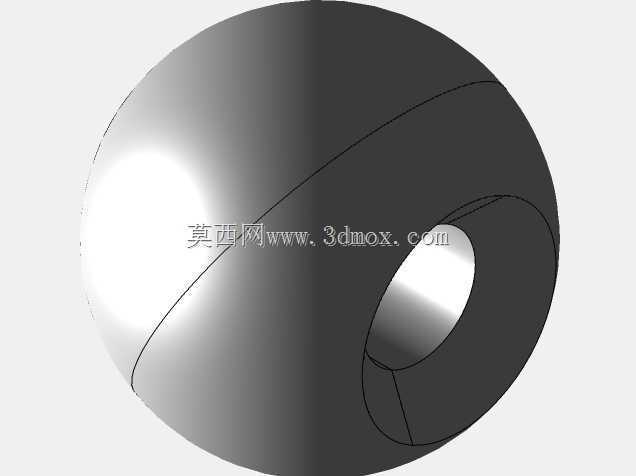

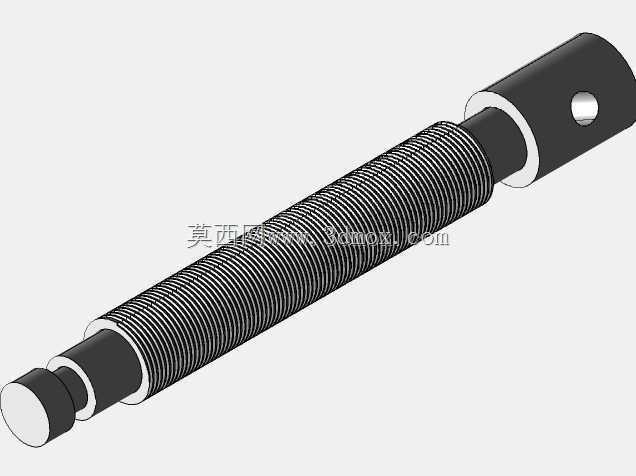

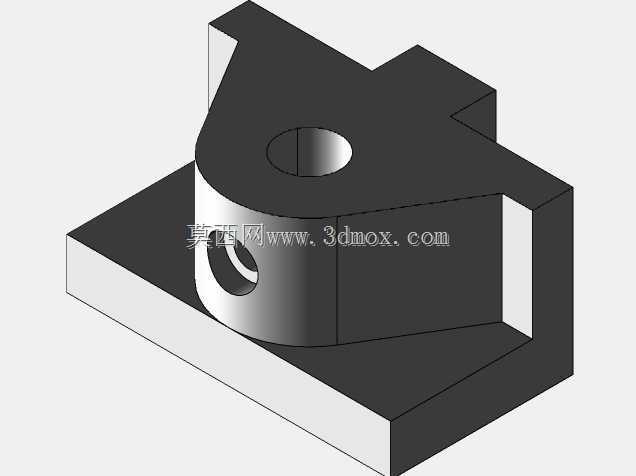

　　机构的功能核心在于螺旋副的慢速进给和自锁特性。相比杠杆式快速压紧，丝杠进给行程更稳定，操作人员可以通过手杆转角细微控制压头下降量，在压装过盈件时更容易感知阻力变化。梯形螺纹具备较好的轴向承载能力，停止施力后可依靠螺纹摩擦维持位置，减少压头回弹导致的工件松脱。手杆两端设置球形握持端，旋转时双手可交替施力，杆长在结构允许范围内形成较大力臂，使输入较小扭矩即可获得较高轴向压力。丝杠上部穿过导向支承，下部与活动压块连接，压块两侧受机架导轨面约束，运动过程中不随丝杠明显旋转，从而保证施压方向垂直于工作台面。

　　在实际工位布置中，该设备通常放置于钳工台、维修桌或独立支架上使用。底座底面需要保持平整，长期承受偏载时可通过螺栓将设备固定在工作台面上，防止施压过程中机身晃动。工作台到压头下限位置之间的净空间决定可容纳工件高度，选型或改型时应先确认工件最高状态、夹具高度以及压块厚度，避免出现丝杠行程足够但喉口高度不足的情况。压头中心线到立柱内侧的水平距离构成喉深，直接限制工件可压合点距边缘的最大尺寸；对于宽度较大的板件，若压合点位于工件中部，需要核对喉深是否能够覆盖，而不能只看工作台总面积。

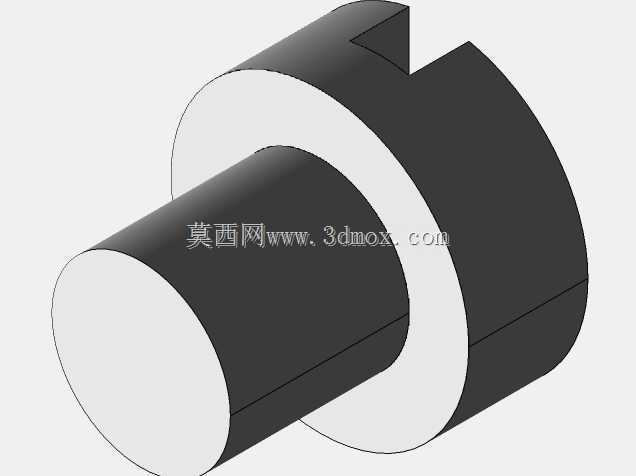

　　三维建模过程中，丝杠、螺母、手杆、压块、机架和底板分别按装配关系建立，螺纹部分可采用真实牙型或简化示意结合工程图标注完成。活动压块与导轨之间保留合理间隙，既要防止压头偏摆，也要避免手工转动时卡滞。丝杠端部与压块连接处设置承压面和防脱结构，使压头既能随丝杠升降，又能在接触工件后保持稳定。工作台面的定位槽、螺栓孔或简易挡块可根据工序扩展，用于安装定位夹具，保证批量件压装位置一致。

　　该类机构的优势在于结构直观、维护简单、能耗低且作业过程可控。它不适用于大吨位连续冲压，也不适合高速自动化生产线，但在产品试制、工装维修、小件过盈装配和职业院校机械机构教学中具有明确价值。设计时需要围绕机架刚度、丝杠稳定性、压头导向、工作台平面度和操作安全距离反复校核，尤其在偏载工况下，应让工件压力中心尽量靠近压头轴线，减少附加弯矩对丝杠和机架的影响。设备外形紧凑，立式布置占地较小，安装边界主要由底座长宽、手杆旋转半径和前方取放件空间决定；手杆转动范围内不应放置工具或障碍物，工作台前方则需预留工件送入、定位和取出的操作距离。通过更换压头、增加定位块或调整工作台垫块，同一台机构可以适应多种轻压装工序，体现出典型通用工装的扩展能力。
