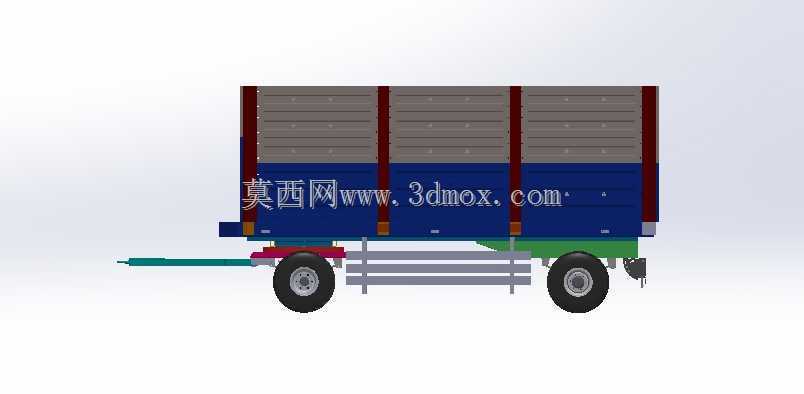

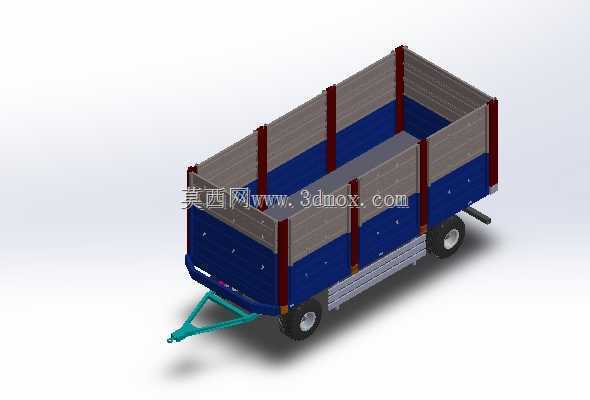

农用改装翻斗拖挂运输车厢结构设计

　　这款翻斗拖挂运输结构，主要适配丘陵、平原区域的零散农资转运、农牧场草料搬运、小型工程散料短途驳运场景，可匹配15-30马力区间的轮式拖拉机、轻型农用作业车作为牵引动力，解决小批量散料装卸效率低、普通固定货厢无法自卸的痛点。从结构设计逻辑来看，整体采用框架式承载结构，底部主纵梁选用矩形截面型钢焊接成型，纵梁沿牵引方向通长布置，横梁按400mm间距均匀排布，保证货厢满载时的抗弯扭能力，避免非铺装路面行驶时出现车架变形问题。货厢侧板采用分段式立桩加强结构，沿货厢长度方向每间隔800mm设置一根竖向加强立柱，立柱下端与底架纵梁焊接固定，侧板采用波纹钢板与平板钢板复合结构，既降低侧板自重，又能抵御散料装载时的侧向外胀力，

　　侧板上沿设置外翻式加强边，防止装载块料时磕碰造成侧板边缘变形。牵引端采用三角式牵引架结构，牵引架与主车架采用铰接式连接，牵引销位置预留标准尺寸的连接孔位，可适配多数农用牵引车辆的后牵引接口，牵引架下方设置可折叠式支撑腿，脱挂状态下可支撑货厢保持水平，避免车厢前倾倾覆。行走部分采用单轴双轮布局，轮距匹配常规农用道路通行宽度，车桥选用载重2吨级的农用拖挂车桥，板簧悬架直接连接在底架纵梁下方，兼顾非铺装路面的减震性能与承载能力，轮胎选用农用深花纹轮胎，提升泥泞、松软路面的抓地力，避免陷车问题。翻斗功能的实现依托底架前端的铰接支点，后期可在牵引架与货厢底架之间加装液压举升油缸，举升支点设置在货厢前端1/4长度位置，举升时货厢绕后铰点翻转，

　　最大翻转角度可达45度，可实现散料的快速自卸，无需人工手动卸料。货厢内部尺寸设计兼顾装载量与通行灵活性，内部有效长度约3.2米，内部宽度约1.8米，栏板高度约0.9米，额定装载容积约5立方米，满载散料重量控制在2吨以内，符合小型农用拖挂的载重规范，整体外廓宽度不超过2米，可顺利通过乡村3米宽硬化道路及田间机耕道，不会出现通行卡滞问题。细节设计上，货厢尾部设置可开合的后栏板，栏板采用上铰接式锁止结构，举升卸货时后栏板可在物料推力下自动开启，行驶状态下通过两侧的手动锁钩固定，避免行驶过程中物料洒落；侧板与底架的连接位置设置密封胶条安装槽，可加装橡胶密封胶条，运输粉状物料时减少漏料问题；底架两侧设置防护栏安装位，可根据使用需求加装侧防护，

　　避免行驶过程中杂物卷入车轮。设计过程中重点考虑了改装的适配性，所有连接孔位均采用标准化尺寸，用户可根据自身使用需求调整栏板高度、选装不同规格的车桥与轮胎，也可在原有固定拖车厢体的基础上通过加装铰接支点、加强结构实现翻斗功能的改装，无需对原有牵引底盘做大幅度改动，降低改装成本。结构受力校核阶段，针对满载状态下的颠簸工况、举升卸货时的偏载工况做了受力仿真，对纵梁与横梁的连接位置、立柱与底架的焊接位置做了局部加强，避免应力集中造成的结构开裂，所有焊接位置均预留了焊脚尺寸标注，实际生产时可直接参照建模尺寸下料焊接，无需二次调整尺寸。
