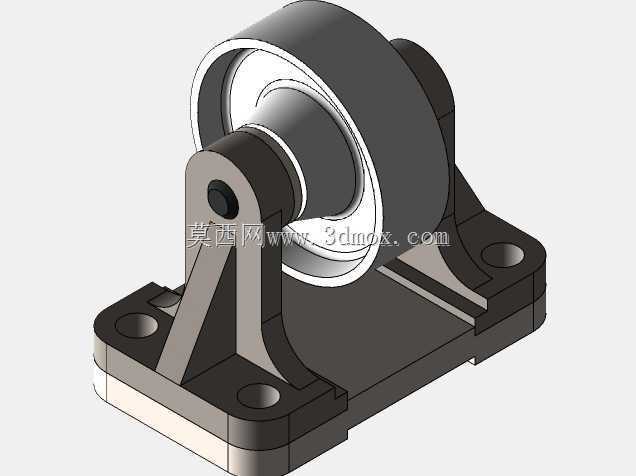

带安装支座的重载导向旋转滑轮结构

　　这类带一体式安装支座的旋转滑轮，在交流稳压类输配电设备的内部走线、张力调节机构中应用十分广泛，同时也可适配各类需要柔性传动、走线导向的工业设备场景，比如自动化生产线的线缆牵引、小型起重机构的导向承重、输送设备的皮带张紧端定位等工况。从实际功能来看，该滑轮核心作用是通过自身的低摩擦旋转，改变柔性牵引件、线缆、传动带的走向，同时承担径向的承重载荷，避免柔性件在转向位置出现硬弯折、过度磨损，或是张力分布不均导致的传动失效。

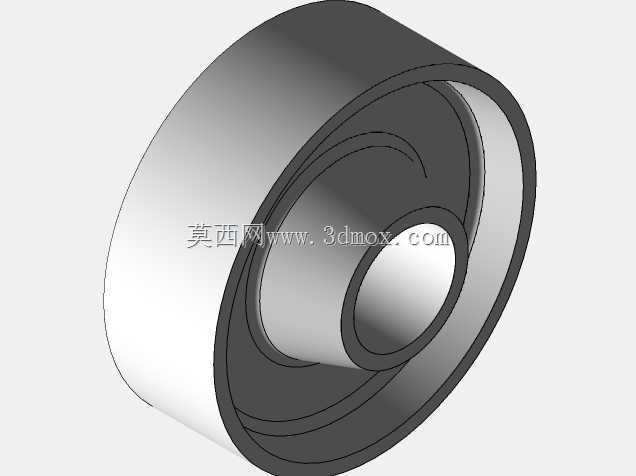

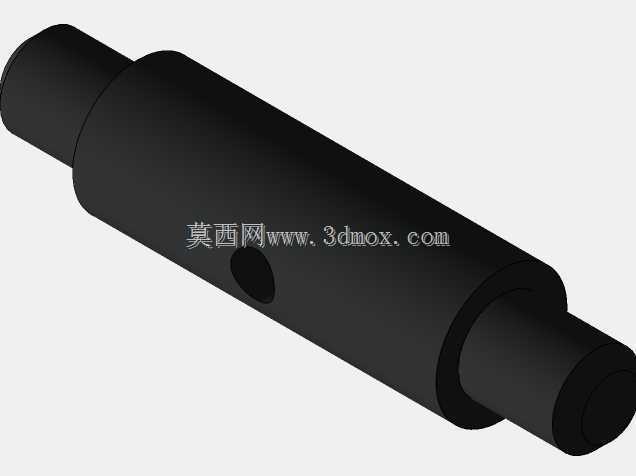

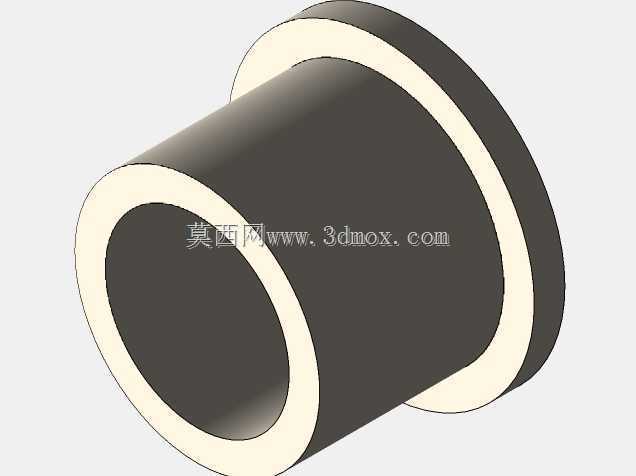

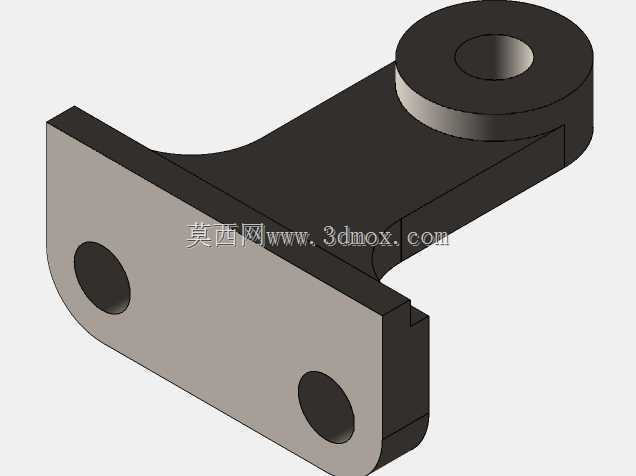

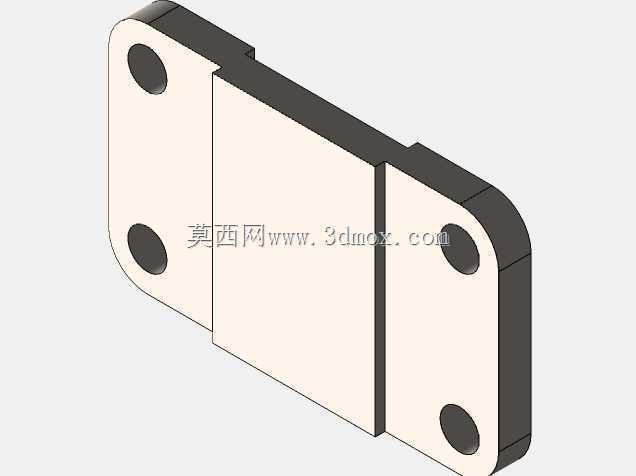

　　从结构设计思路来看，该滑轮采用了支座与轮体集成化的设计逻辑，底部的安装法兰做了带沉孔的双耳式延伸结构，两个安装孔位对称分布在支座底板两侧，安装时可通过螺栓直接将整个组件固定在设备的安装基准面上，沉孔设计能够让螺栓头部完全沉入安装面以下，避免突出的螺栓头干涉周边走线或是其他运动部件。支座主体采用了三角加强筋的结构设计，在轮体支撑立板与底板之间设置了斜向加强筋，能够在不额外增加整体壁厚的前提下，大幅提升支座的抗侧弯、抗冲击载荷能力，避免长期承重后立板出现变形偏移，导致滑轮卡滞。轮体部分采用了深槽式的轮缘设计，轮槽的弧度做了圆角过渡处理，能够适配不同直径的圆截面线缆、绳索或是平皮带，避免柔性件在轮槽内出现卡滞、滑脱的问题；轮体与中心轴之间预留了轴承安装位，可配套标准滚动轴承实现低阻尼旋转，中心轴通过横向的销轴与两侧支座立板固定，轴端不额外突出支座外表面，进一步压缩了整体的安装占用空间。

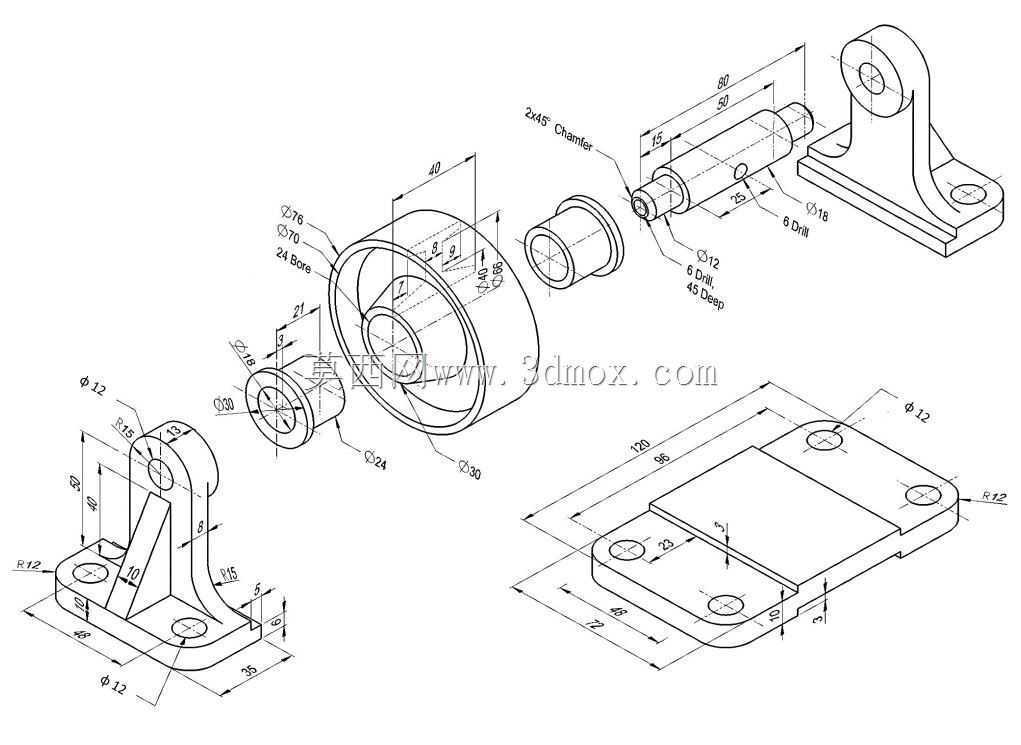

　　从安装边界尺寸来看，该组件的整体外轮廓为方正的带支座结构，底板的安装孔中心距可适配常规的设备安装面板预留孔位，整体高度控制在紧凑范围内，轮体的旋转外径不会超出支座底板的投影边界，安装时不需要额外预留轮体旋转的避让空间，适合在设备内部空间局促的位置布置。实际选型使用时，需要注意匹配轮槽宽度与所使用的柔性件直径，确保柔性件能够完全嵌入轮槽内，同时要保证安装面的平面度，避免支座安装后出现倾斜，导致轮体旋转时端面跳动过大，加剧轴承与轮槽的磨损。日常运维中，该结构的维护点集中在中心轴与轴承的润滑位置，由于支座采用了一体式的封闭支撑结构，能够阻挡大部分设备内部的粉尘、碎屑进入轴承配合位置，相比悬臂式的滑轮结构，抗偏载能力更强，长期运行的稳定性更高，在需要长期免维护的输配电设备内部机构中，这种双侧支撑的滑轮结构相比单侧悬臂结构的失效概率要低很多，能够有效减少设备运维的频次。在进行三维建模时，该结构的建模难点集中在支座加强筋与立板、底板的过渡圆角处理，以及轮槽曲面的曲率匹配，需要确保轮体旋转时与支座立板之间预留合理的间隙，避免出现运动干涉，同时安装孔的沉孔深度要匹配常用的内六角螺栓头部尺寸，保证安装后螺栓不会突出安装面。
