工业级碎纸处理设备结构设计方案

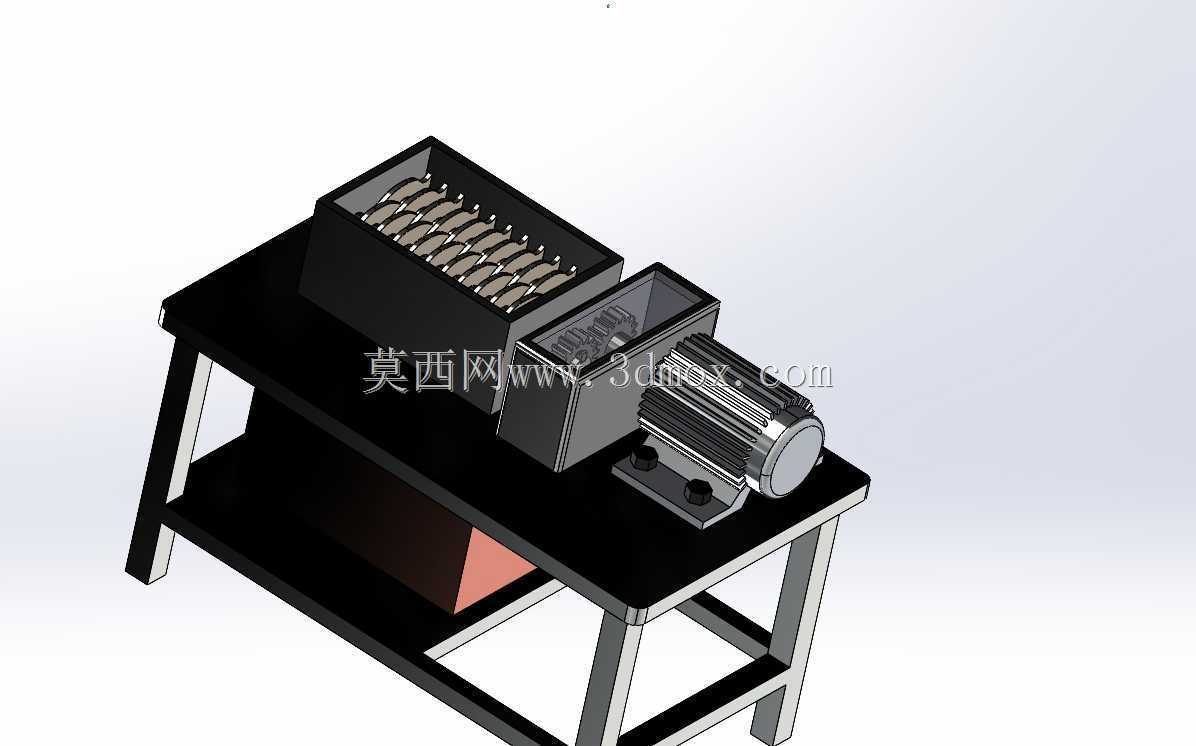

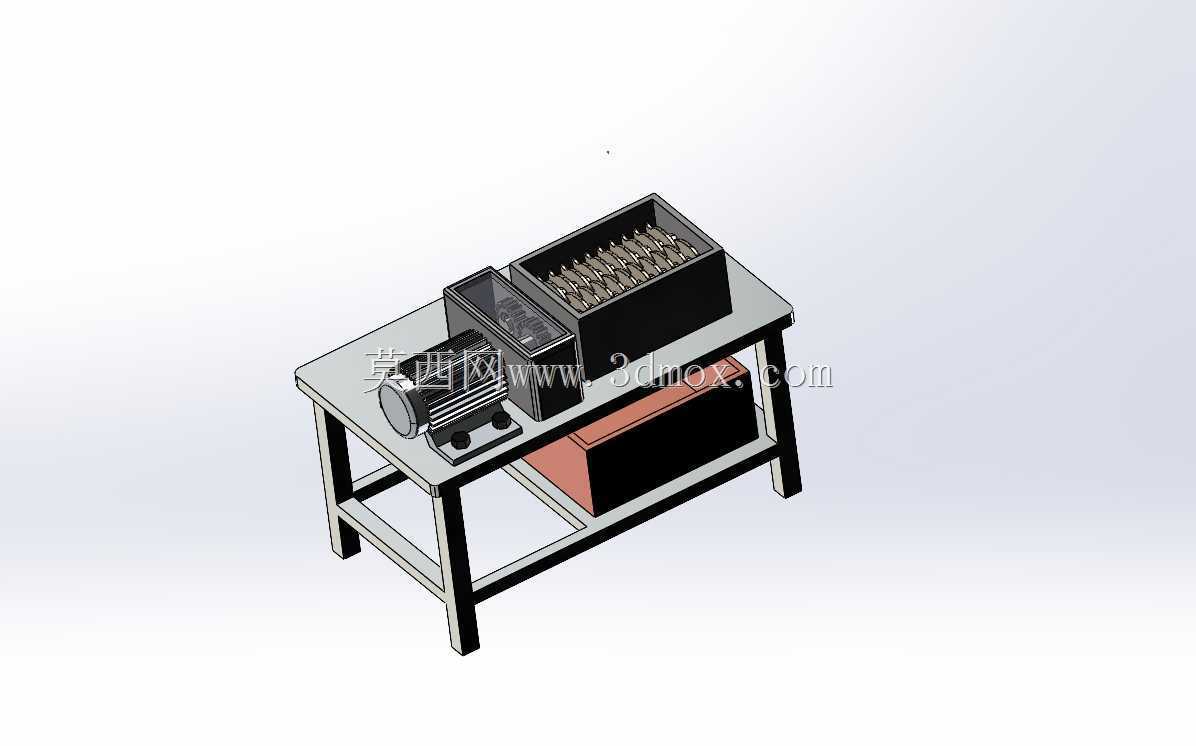

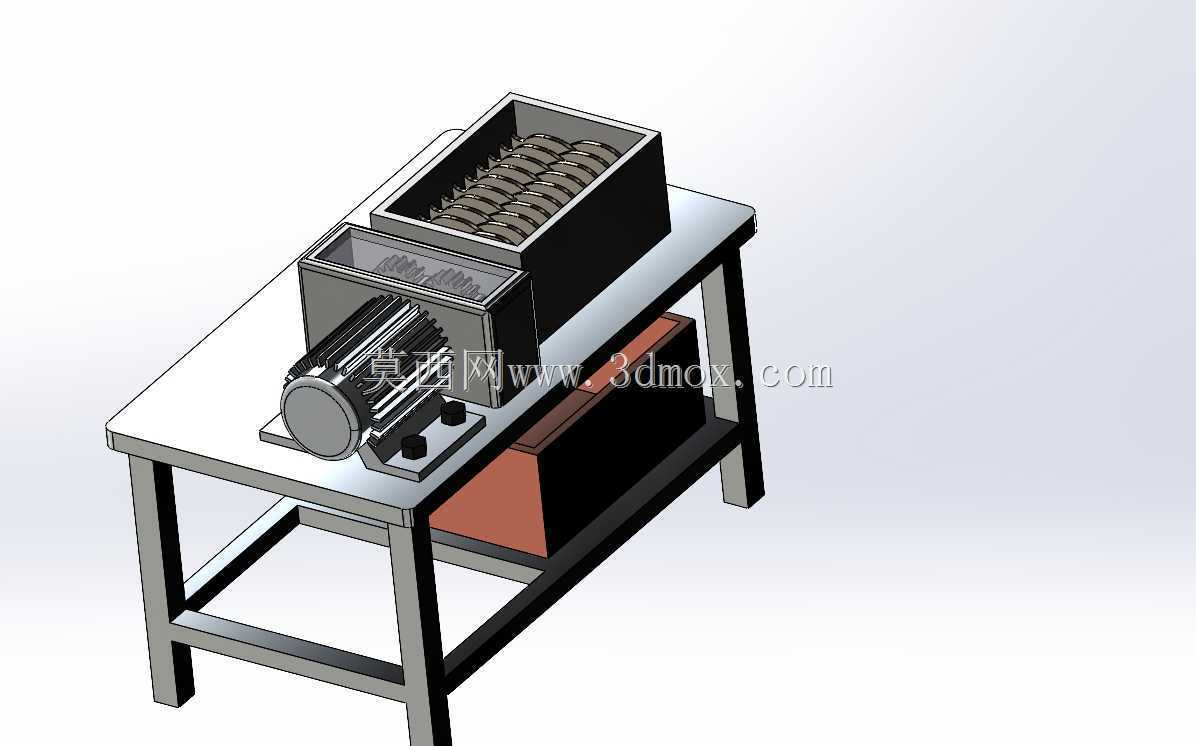

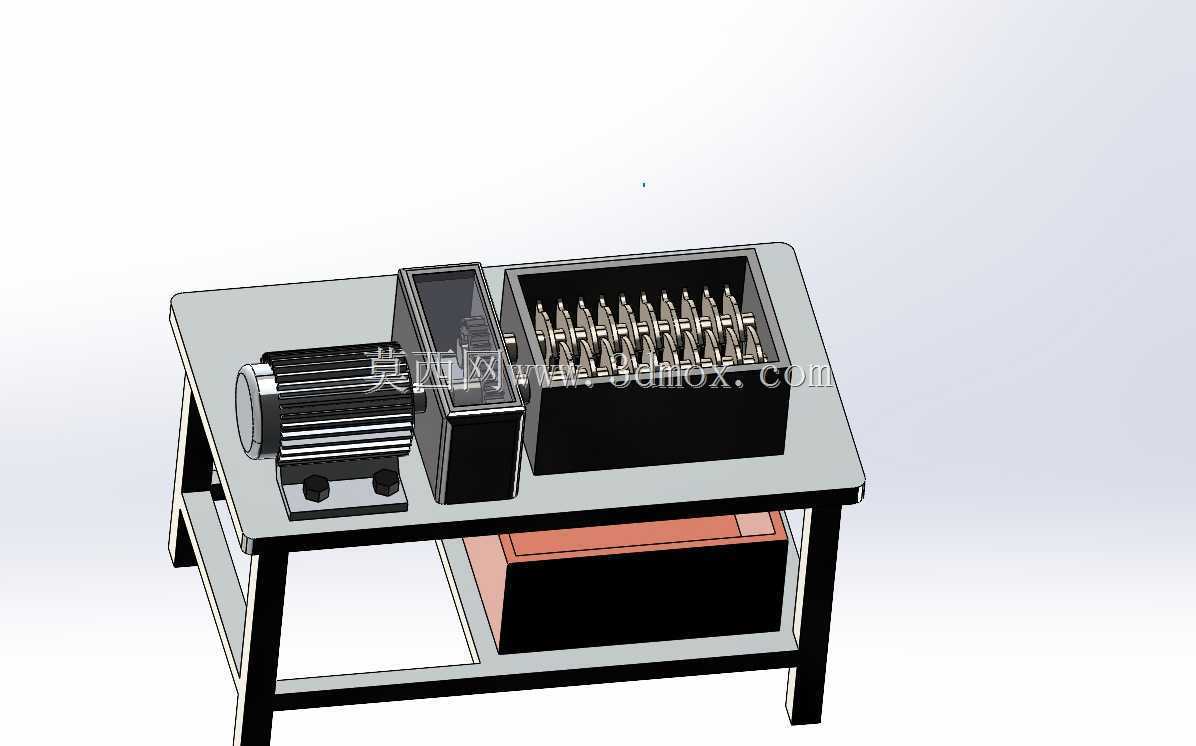

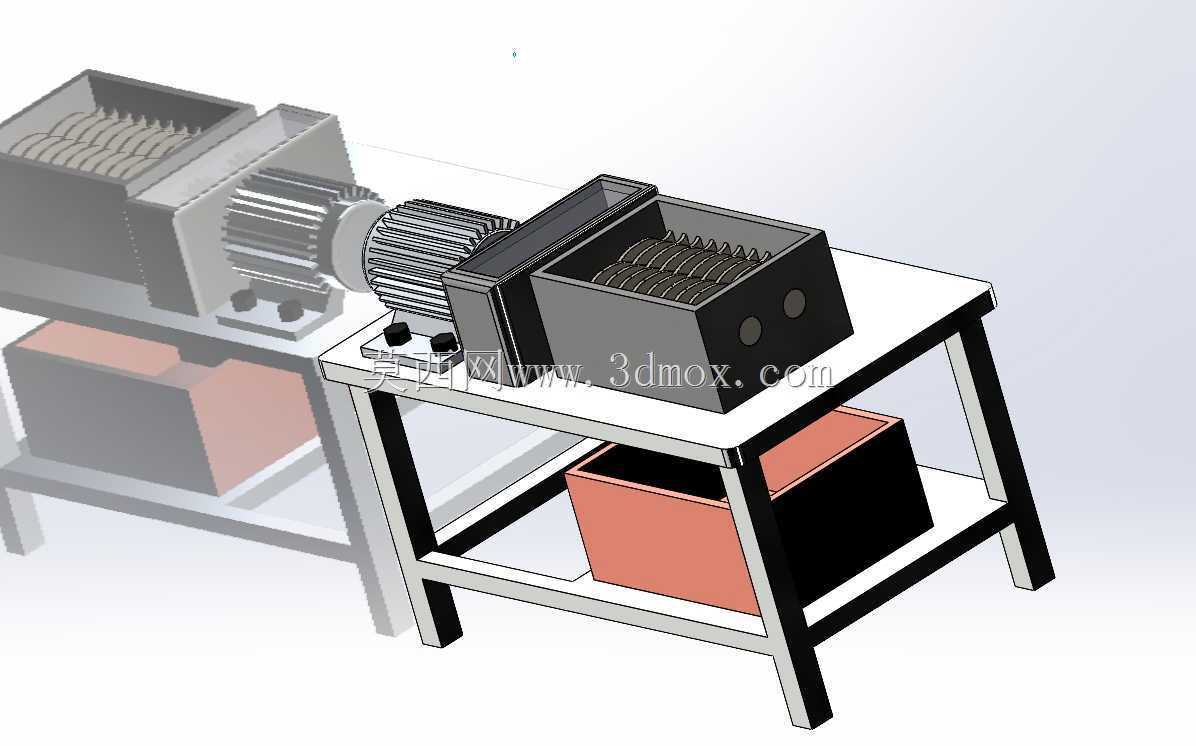

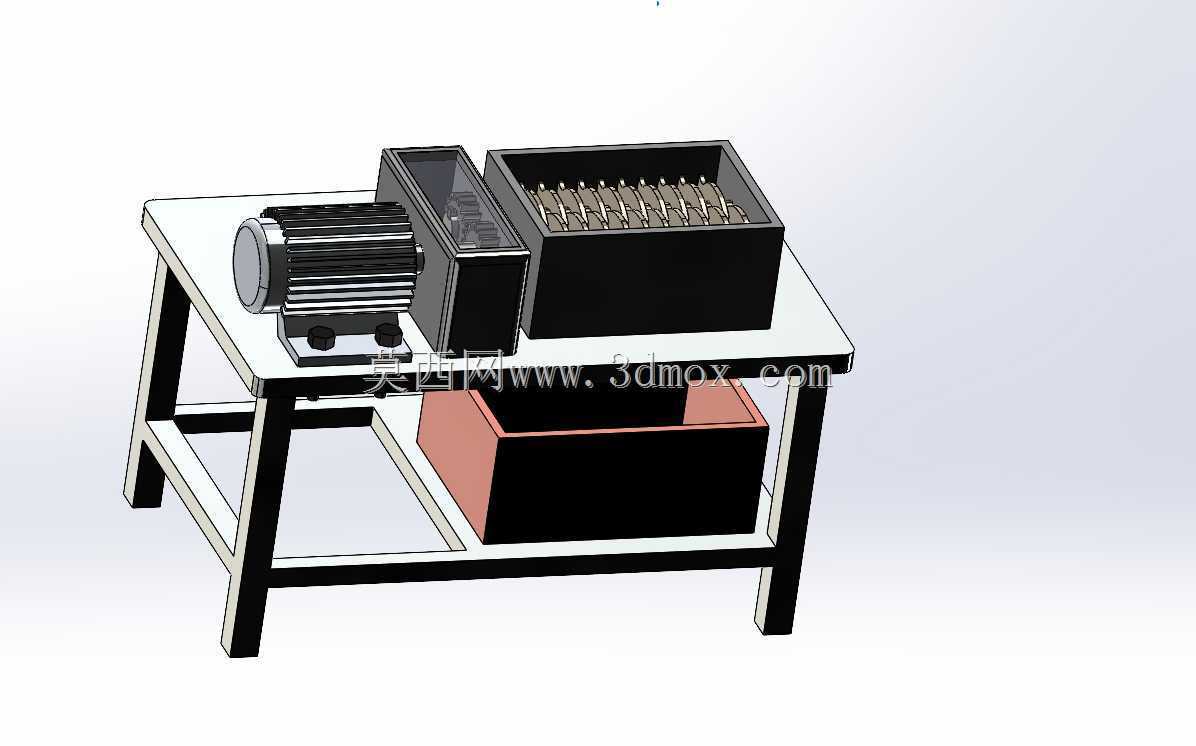

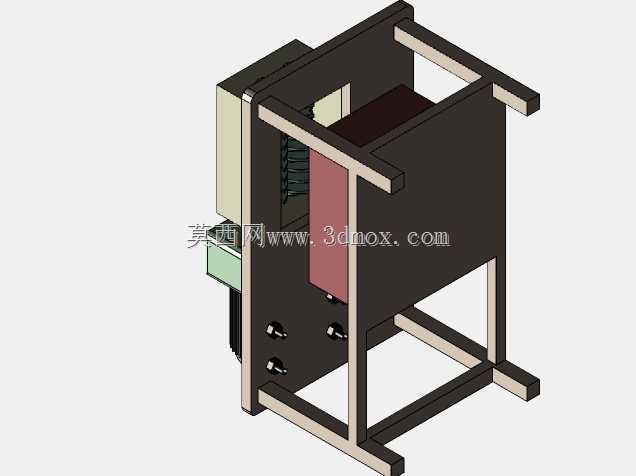

　　这款碎纸处理设备的三维结构设计，核心围绕办公场景下涉密纸质载体的安全销毁需求展开，区别于小型桌面碎纸设备，该机型采用落地式机架布局，适配企事业单位文印室、档案管理部门、涉密办公区域的集中化纸张销毁作业场景，可承接批量纸质文件、废弃档案、过期涉密单据的连续粉碎处理，避免小型设备单次进纸量小、连续工作时长不足的痛点。从结构布局来看，设备整体采用方管焊接成型的落地机架作为承载基体，机架上层预留粉碎腔体安装位，下层设置动力组件与收纳腔体的安装空间，机架支脚底部预留水平调节脚垫的安装接口，可适配不平整地面的安装调平需求，整体安装边界控制在长1200mm、宽650mm、高900mm区间，无需额外预埋固定螺栓，放置于平整地面即可完成部署，

　　适配常规办公区域的通道与工位旁摆放需求。核心粉碎功能单元采用平行双轴刀辊结构，刀辊上交错排布多组淬火处理的钩形刀片，刀片间隙控制在2mm以内，可实现纸张的横向与纵向同步剪切，将A4幅面纸张粉碎为2*10mm以内的条状碎段，满足常规涉密文件的销毁等级要求；进纸口设置于粉碎腔体顶部，采用敞口式加宽设计，单次可容纳15-20张70gA4纸同步进纸，进纸口边缘设置防误触安全挡板，避免作业过程中肢体意外接触运转刀辊引发安全风险。动力传输单元采用卧式异步电机搭配齿轮减速机构的组合，电机安装于机架上层左侧的独立安装座上，安装座与机架之间设置橡胶减震垫，降低设备运转过程中的振动传递与噪音辐射；减速机构输出端通过联轴器与双轴刀辊的主动轴连接，

　　主动轴通过同步齿轮带动从动轴反向同步运转，传动路径短、动力损耗低，可保障刀辊在满负荷进纸状态下的扭矩输出稳定，避免卡纸问题。设备的收纳单元采用抽拉式碎纸收纳箱设计，收纳箱安装于机架下层的滑轨上，箱体采用薄钢板折弯成型，容积设置为45L，可承接连续2小时满负荷作业产生的碎纸量，箱体正面设置透明观察窗，可实时查看碎纸填充高度，避免碎纸满溢后卡入刀辊下方的出料通道；收纳箱与机架之间设置到位检测触发结构，当收纳箱未完全推入安装位时，设备动力回路处于断开状态，避免碎纸直接掉落至设备内部。从设计思路层面，该结构优先考虑设备的长期运维便捷性，粉碎腔体的上盖板采用快拆式螺栓固定，当出现异物卡入刀辊的情况时，

　　无需整体拆解机架即可打开上盖板完成异物清理；电机与减速机构的安装位预留足够的操作空间，日常维护时可快速完成传动部件的润滑、易损件的更换作业；整机的外露钣金边缘均做折弯钝化处理，避免加工与装配过程中出现锐边割伤的风险。在实际应用场景中，该设备除常规办公纸张处理外，还可适配带订书钉、回形针的纸质文件直接粉碎，无需提前拆除金属装订件，刀辊刀片的硬度可应对常规小型金属装订件的剪切，不会出现刀片崩口问题；设备运转时的噪音控制在65分贝以内，符合办公区域的噪音限值要求，不会对周边办公环境造成明显干扰。
