HD30型水泵用机械密封结构设计

　　在流体输送设备的轴端密封场景中，机械密封是解决泵类设备跑冒滴漏问题的核心部件，HD30型机械密封专门针对中小口径清水泵、离心泵的轴端密封需求设计，适配常规工业给排水、暖通循环、轻型化工输送等工况的泵体配套。这类密封件替代传统填料密封的核心优势，在于其通过端面贴合的动密封结构，能将轴端泄漏量控制在极低水平，同时大幅降低轴套的磨损速率，减少设备运维的更换频次。

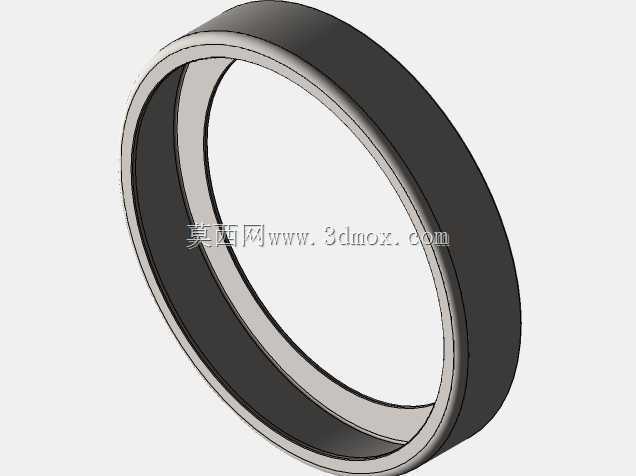

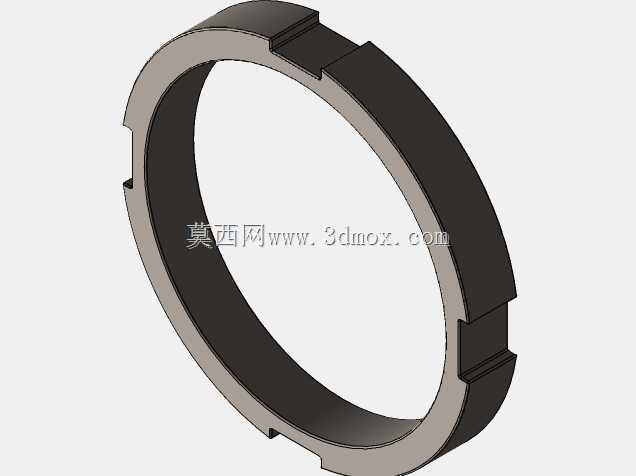

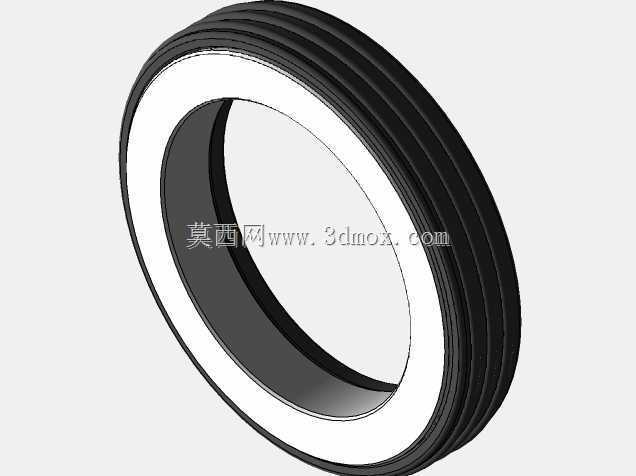

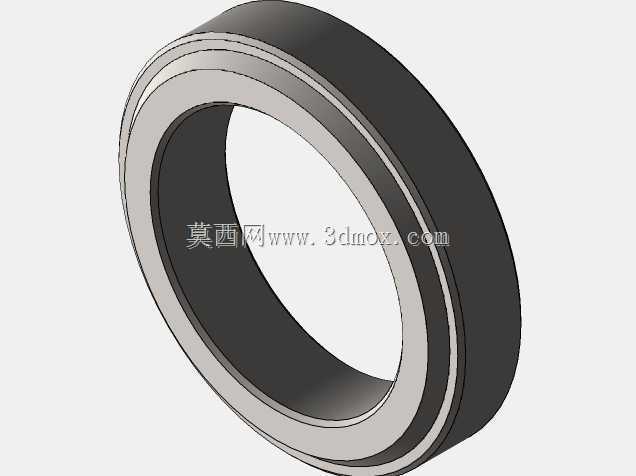

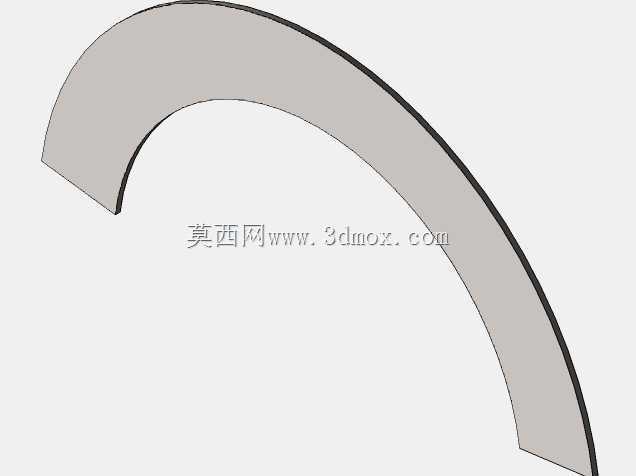

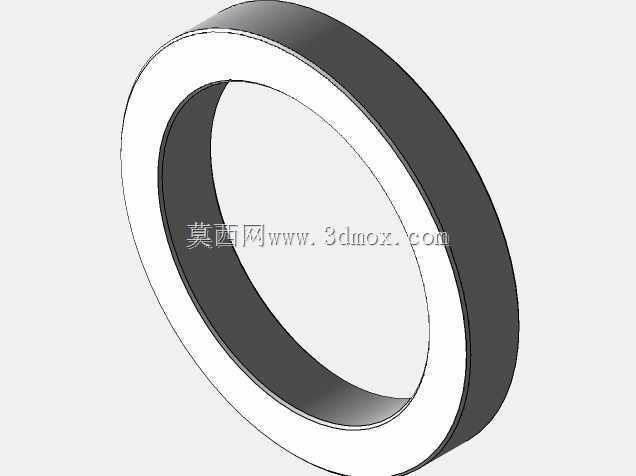

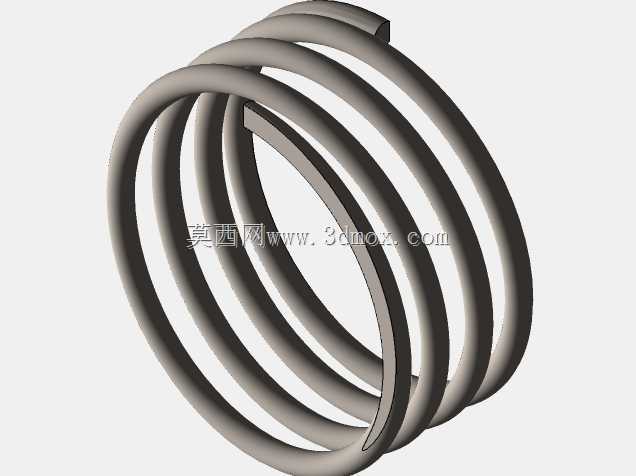

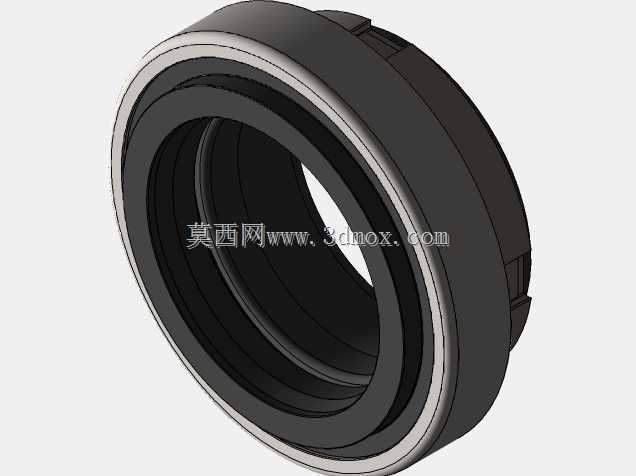

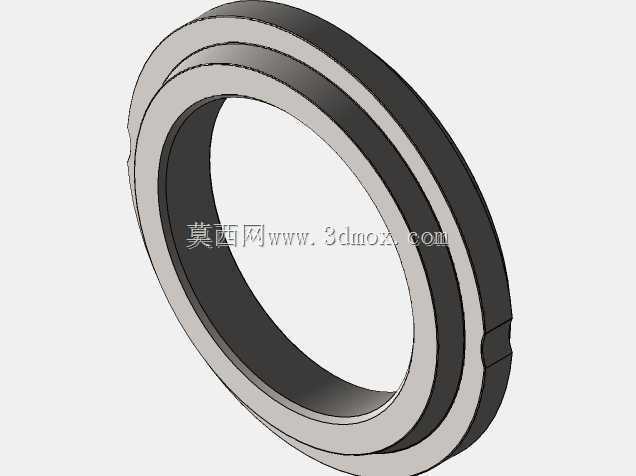

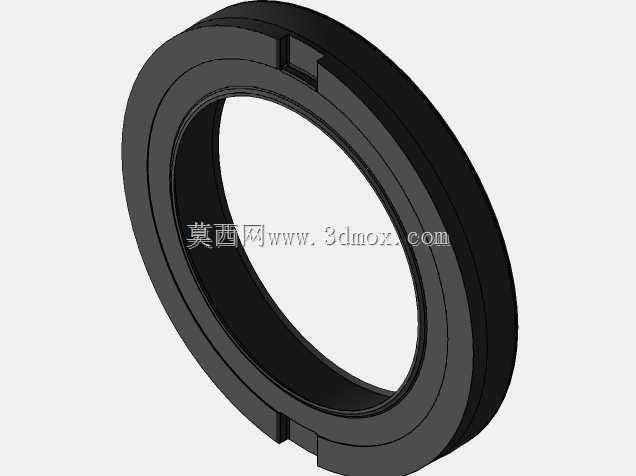

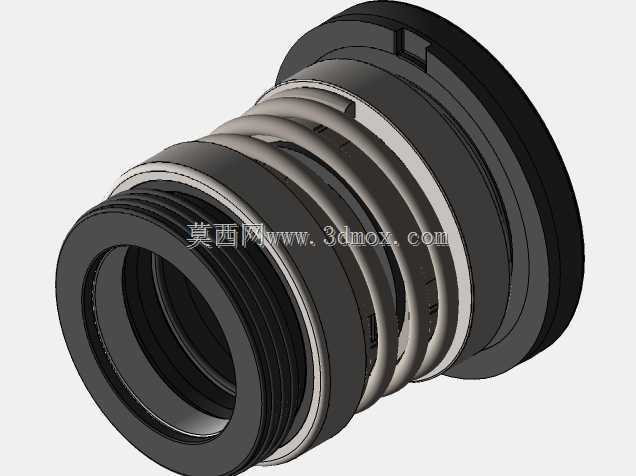

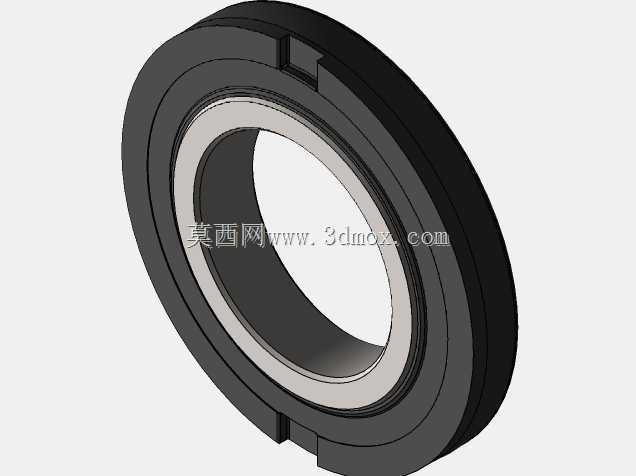

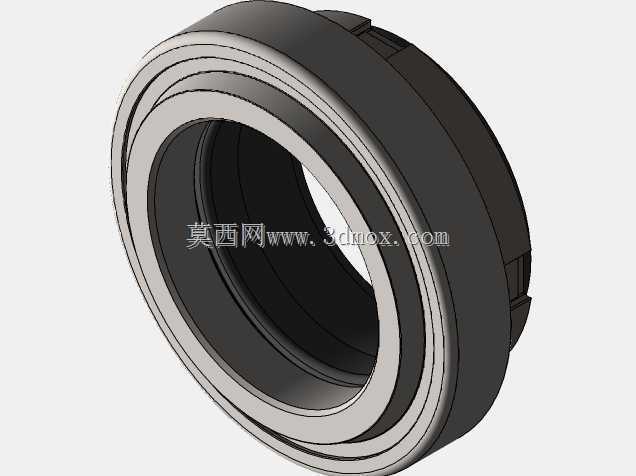

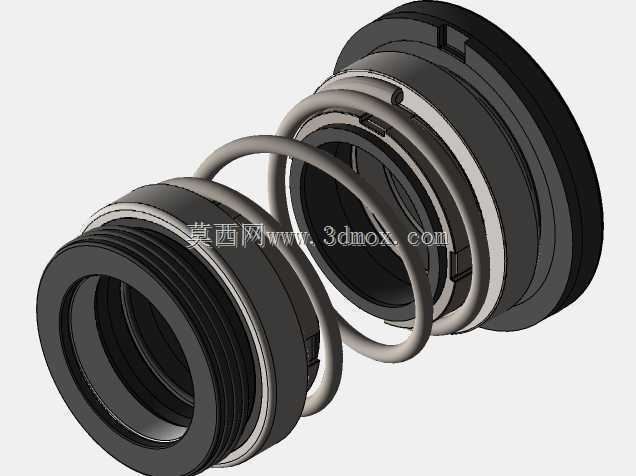

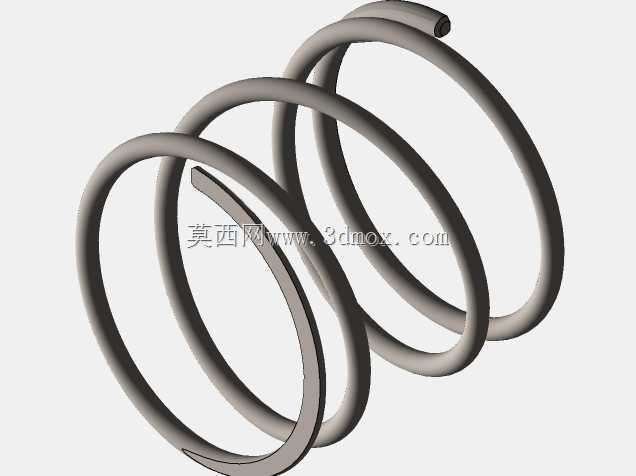

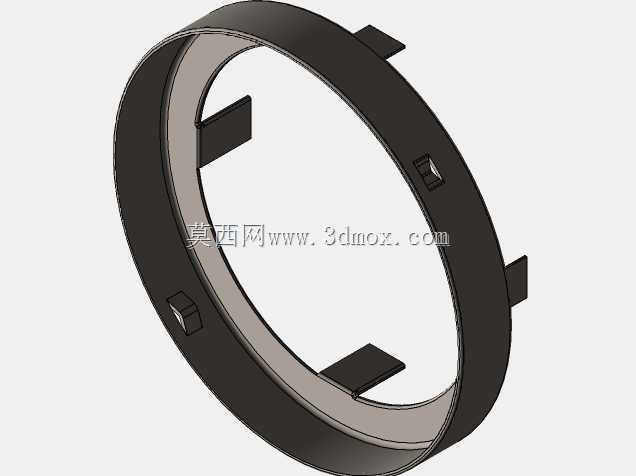

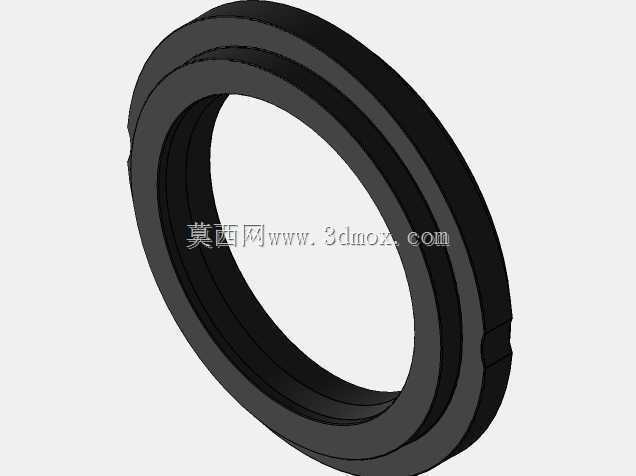

　　从结构功能来看，该密封采用多组件集成式设计，沿轴向依次排布动环组件、补偿弹簧组、静环座与辅助密封圈。动环与静环的贴合端面是密封的核心工作面，加工时需要保证极高的平面度与表面粗糙度，工作时动环随泵轴同步旋转，静环固定在泵腔的密封安装位，两个端面在弹簧补偿力与介质压力的共同作用下保持紧密贴合，阻断介质沿轴向的泄漏路径。多组圆柱螺旋弹簧沿圆周均匀排布，为端面提供稳定的预紧压力，同时可以补偿端面磨损、轴系窜动带来的轴向位移，保证设备运行过程中端面始终保持合理的比压，避免比压过大导致端面过热烧损，或是比压不足引发的介质泄漏。

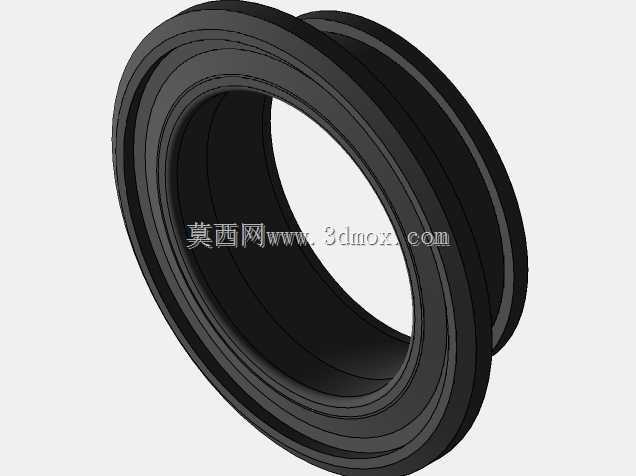

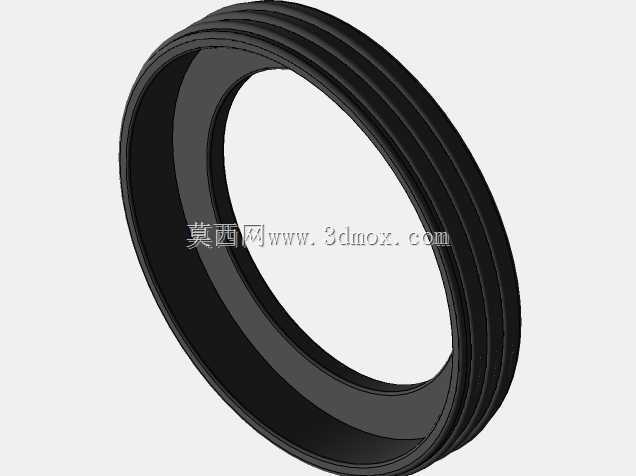

　　设计过程中需要重点考量安装边界的适配性，该型号密封的轴向安装尺寸经过精准校核，适配轴径30mm的泵轴安装位，安装时不需要对泵体端盖做额外改造，可直接替换同规格的原有密封件。径向尺寸充分考虑了常规泵腔的内部空间余量，密封组件的最大外径控制在泵腔密封腔的允许范围内，不会与泵腔内壁发生运动干涉。辅助密封采用O型橡胶圈结构，分别设置在动环与轴套的配合面、静环与密封座的配合面，阻断介质沿组件配合间隙的渗漏路径，橡胶材质的选型可根据输送介质的特性调整，常规清水工况采用丁腈橡胶即可满足耐温、耐水的使用要求，若输送弱腐蚀性介质可更换为氟橡胶材质。

　　从实际应用的工况适配来看，这类弹簧内置式的机械密封结构，弹簧组件处于泵腔输送介质内部，介质可以直接对摩擦端面起到冷却、润滑的作用，适合输送清洁无颗粒的介质工况，若介质中含有固体颗粒，容易进入弹簧间隙导致弹簧卡滞，失去补偿能力，因此选型时需要明确工况的介质清洁度要求。安装过程中需要重点控制轴的径向跳动量与轴向窜动量，径向跳动过大会导致端面贴合不均匀，出现偏磨问题，轴向窜动量过大则会超出弹簧的补偿行程范围，引发密封失效。安装前需要清理轴表面的毛刺与磕碰痕迹，在密封圈与轴的配合面涂抹少量润滑脂，避免安装时划伤密封圈导致渗漏。

　　结构建模时需要对每个组件的配合公差做精准设定，动环与轴套的配合采用间隙配合，保证动环在轴向可以灵活浮动，补偿轴系的窜动与端面磨损；静环与密封座的配合同样保留适当的间隙，避免静环被卡死无法自适应调整端面贴合度。弹簧的刚度经过匹配计算，保证在工作压力范围内端面比压处于合理区间，当泵入口压力出现波动时，弹簧的补偿力可以配合介质压力维持端面的贴合状态，不会出现压力骤变导致的密封开启泄漏。密封端面上会开设微量的流体动压槽吗？不，这类常规轻型机械密封不需要复杂的动压槽结构，依靠光滑端面的液膜即可实现润滑与密封，结构更简单，运维成本更低，适合民用、常规工业场景的泵类配套使用。

　　日常运维中，这类密封的失效大多源于端面干磨、安装偏斜或是介质颗粒进入摩擦副，启动泵前需要确认泵腔已经充满介质，避免空转导致端面无液膜润滑出现干烧；安装时需要使用专用工具将密封均匀压入安装位，避免锤击导致组件变形、静环碎裂。相比填料密封，该结构的机械密封泄漏量仅为填料密封的1%以下，功率损耗也更低，不需要频繁调整压盖的压紧力，长期运行的综合成本更具优势，是目前中小功率水泵轴端密封的主流选型方案。
