3/8规格软管及配套接头组合结构

　　在流体输送类设备的管路布设环节，软管加接头的组合是绕不开的基础连接单元，这套3/8规格的软管及配套接头结构，主要适配中小通径的低压流体输送场景，常见于小型液压站的控制油路、气动设备的分支气路、实验装置的冷却液输送回路等位置，用来在两个存在相对位移、安装轴线存在偏差的管路端点之间建立密封连通的通道。从实际使用的角度出发，这类软管组件的核心作用是补偿硬管布设时无法消除的安装误差，同时吸收设备运行过程中产生的小幅振动，避免振动直接传递到硬管对接位置造成焊缝开裂、密封失效等问题，在一些需要频繁拆装的维护点位，带快拧结构的软管接头也能大幅降低拆装的操作难度，减少维护时的管路拆卸工时。

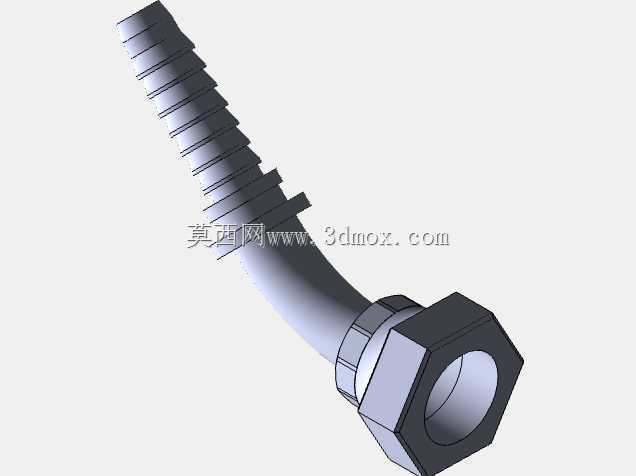

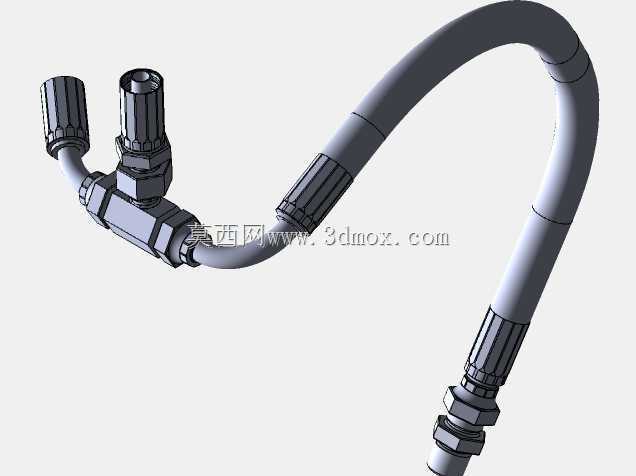

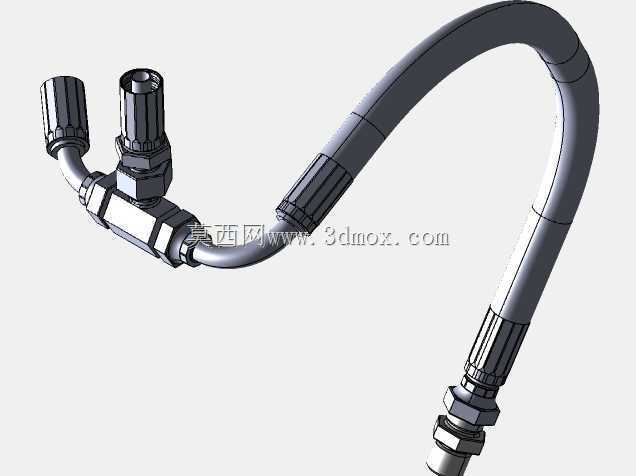

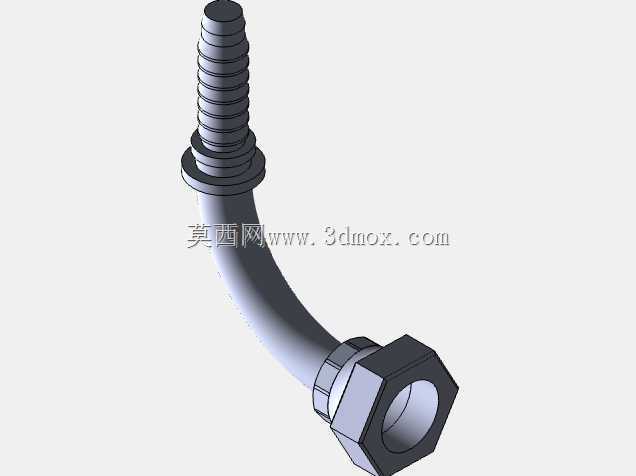

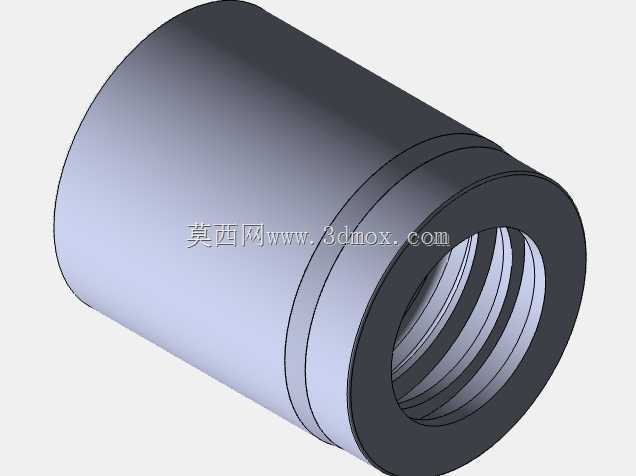

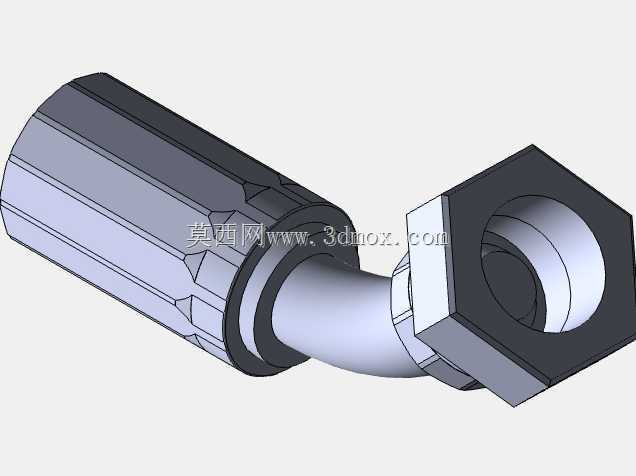

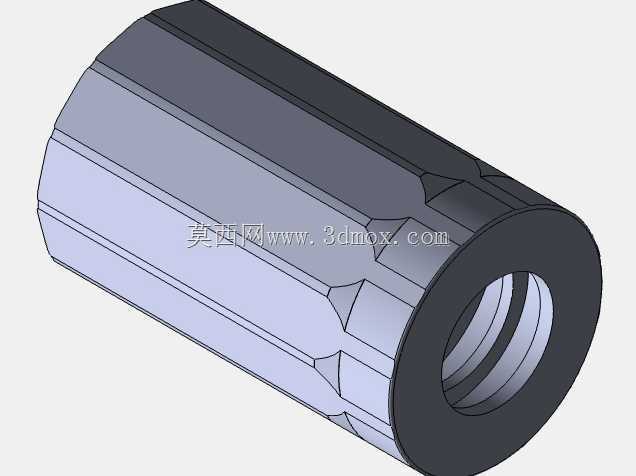

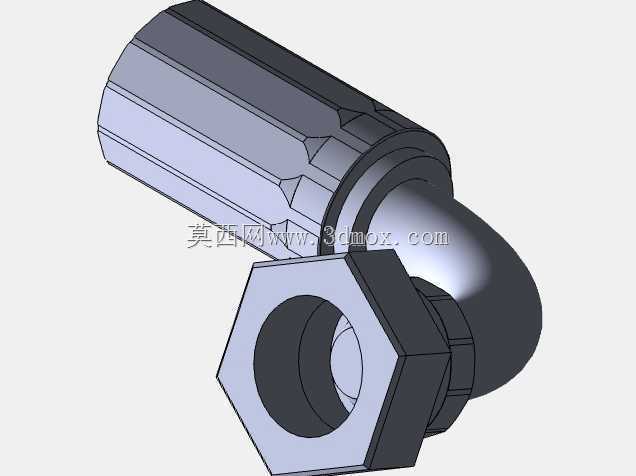

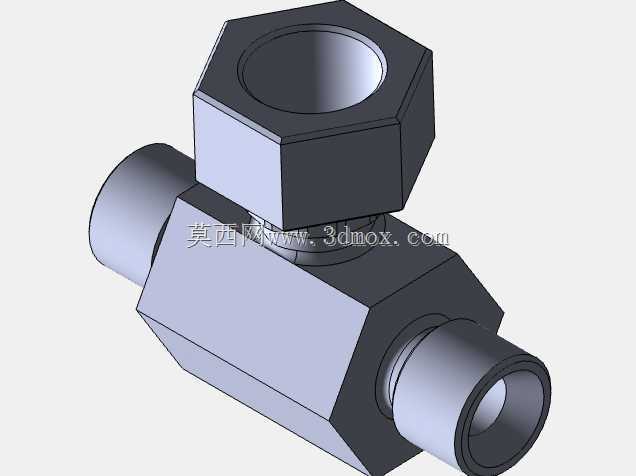

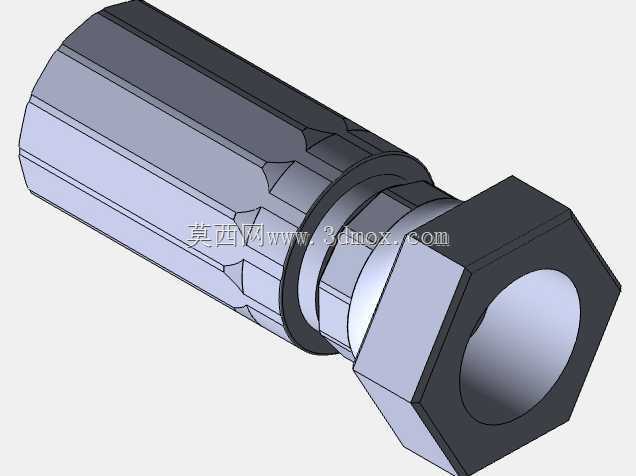

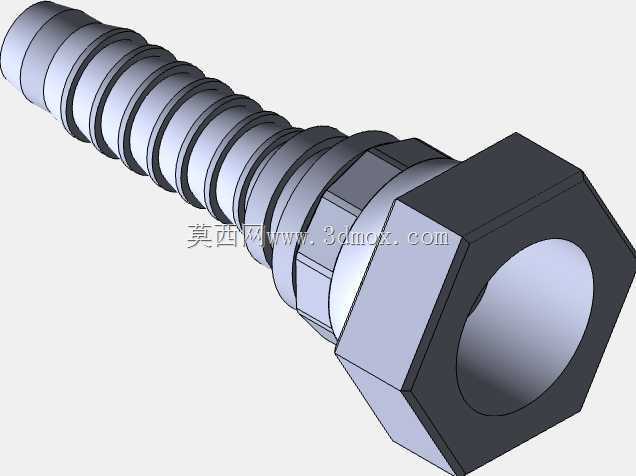

　　这套结构的设计没有严格按照实物的测绘尺寸做等比例复刻，但核心的配合尺寸都贴合3/8软管和对应3/8接头的通用安装规范，建模时优先还原了接头和软管配合的核心结构：一端采用直角三通式接头，两个接口分别连接软管段，第三个接口预留外螺纹连接端，用来对接设备上的固定管路接口；软管两端都做了扣压式接头的结构还原，接头尾部的竹节式倒刺结构、外部的扣压套筒防滑纹路都做了细节呈现，能直观展示软管和接头装配后的扣压固定形态，避免实际装配时出现软管拔脱的问题。

　　从安装边界的角度考量，这套软管组件的弯曲半径参考了同规格橡胶软管的最小允许弯曲值，建模时的软管弯曲形态符合实际安装的弯曲要求，不会出现小于最小弯曲半径的弯折死角，避免实际使用时因为弯折过度造成软管通径变小、流体阻力骤增甚至软管折损破裂的问题。接头部分的外形尺寸参考了通用3/8卡套式、快拧式接头的通用外形，六角拧紧位的对边尺寸符合标准扳手的操作空间要求，在做整机管路布局的干涉检查时，直接调用这套模型就能快速验证接头位置和周边结构件的间隙是否足够，不需要再单独对接头的操作空间做额外预留校核。

　　在结构细节的处理上，接头部分的密封面结构做了简化但保留了核心的密封位置特征，直角三通的流道转角处做了圆弧过渡处理，和实际接头的流道设计一致，能减少流体在转角位置的压力损失，也避免直角流道造成的湍流冲蚀问题，延长接头的使用寿命。软管部分的建模还原了编织增强软管的外层防护纹理，和实际工业用3/8软管的外层结构一致，在做设备外观渲染、装配示意的时候能更贴近真实的成品效果，不会出现外观失真的问题。

　　对于做设备管路设计的工程师来说，这类标准化的软管接头组件模型不需要从零开始建模，直接调用就能快速完成管路布局的搭建，在方案评审阶段就能直观展示管路的走向和连接方式，也能提前排查管路和周边结构的干涉问题，减少后续实际装机时的管路调整工作量。尤其是在做小型液压设备、气动工装的管路设计时，3/8通径的管路是非常常用的规格，这套模型的结构覆盖了直角分支、两端软管连接的常用场景，能适配大部分同规格管路的连接需求，建模时保留的结构细节也能满足装配动画、爆炸视图制作的要求，不需要再额外补充细节结构。
