钢制猫道通道角式安装扶手支柱结构

　　在工业厂区巡检通道、设备运维钢制猫道、高空作业走台这类场景里，扶手支柱是保障人员通行安全的核心受力构件，这款角式安装的扶手支柱，专门适配临边转角、通道衔接处的护栏安装需求，区别于常规直装式立柱，它不需要在转角位置拼接两根独立立柱，单根构件就能完成两个垂直方向扶手的固定，大幅减少临边护栏的安装点位，也避免了转角位置立柱拼接带来的缝隙、棱角突出等问题，降低人员通行时磕碰剐蹭的风险。

　　从实际使用场景来看，这类支柱常应用在石化装置区钢制巡检猫道、电厂锅炉辅机层走台、仓储钢结构平台转角、工业厂房检修通道的临边位置，这些场景的通道往往不是直线贯通，存在大量90度转角、坡道与平段衔接的位置，常规直立柱在转角处安装时，需要分别在两个垂直方向的临边各装一根立柱，不仅占用通道有效通行宽度，两根立柱之间的扶手连接也容易出现安装间隙，长期受人员倚靠、振动影响容易出现连接件松动的问题。这款角式安装支柱的底座采用贴角固定设计，可以直接贴合钢结构平台的转角棱边安装，底座的固定孔位适配常规平台花纹钢板、型钢梁的安装间距，不需要在现场额外扩孔或者焊接转接件，安装时只需要将底座贴合转角的两个垂直面，穿入固定螺栓完成紧固即可，单根立柱就能同时承接两个方向的横向扶手，让转角位置的护栏形成连续的受力整体。

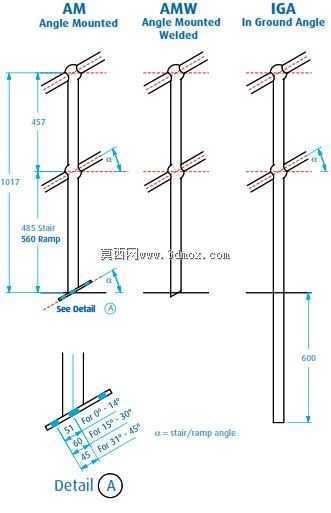

　　结构设计上，支柱主体采用等径直管作为主受力杆，杆身设置了多组扶手连接孔位，顶部的连接位用于安装上层主扶手，中部的连接位可以根据防护需求安装中间横杆或者挡脚板连接件，所有连接孔的角度都做了适配转角安装的预设，两个方向的孔位轴线保持垂直，不需要现场对扶手管做斜切或者角度调整，扶手管可以直接插入孔位后通过顶丝或者焊接固定，安装效率比常规拼接式转角立柱提升近四成。针对带坡度的猫道和通道，这款支柱的孔位角度、底座安装面都做了自适应调整设计，当坡道角度在常规工业通道允许的坡度范围内变化时，穿过支柱的扶手管可以保持与坡道坡面平行，底座也能自适应贴合不同角度的坡道安装面，不需要根据坡道斜率单独定制支柱的孔位角度，减少了设计选型时的非标定制工作量。

　　从安装边界来看，支柱的底座尺寸经过优化，不会超出钢结构转角的棱边范围，固定孔的孔距适配行业内通用的平台安装预留孔标准，不管是新建钢结构平台的预装，还是旧有平台护栏的改造更换，都可以直接匹配安装，不需要对原有平台结构做二次加工。支柱整体的受力经过校核，能够承受人员倚靠、侧向冲击的常规荷载，主杆的壁厚选择兼顾了结构强度和材料成本，长期在户外工业环境使用时，配合常规的防腐涂装就可以满足使用寿命要求，杆身的连接部位没有突出的棱角，所有连接件安装完成后都可以隐藏在杆身或者扶手管内部，避免积灰积水，也减少了构件突出带来的安全隐患。

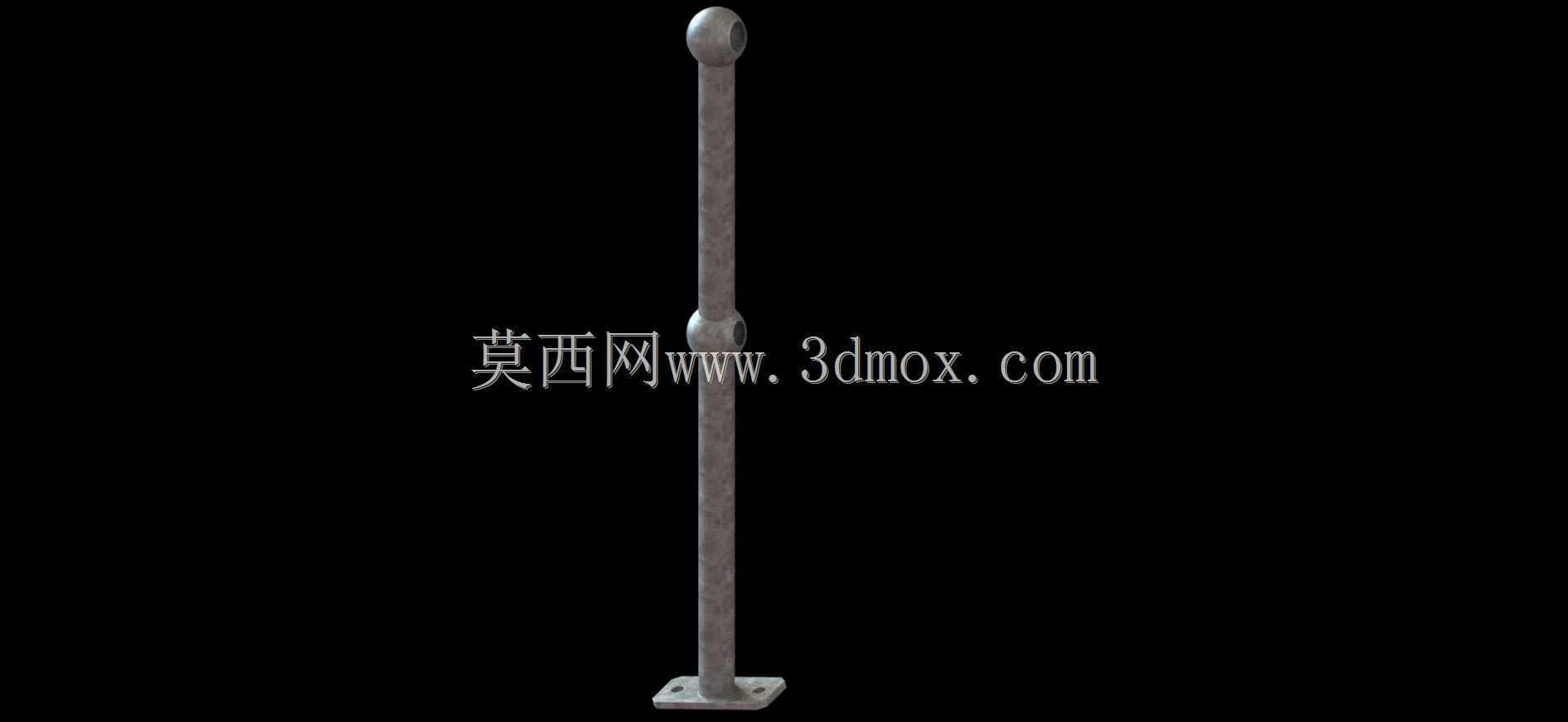

　　在三维建模过程中，这款模型还原了支柱的所有安装配合特征，包括底座的固定孔位置、杆身的扶手连接孔尺寸、各段杆身的直径变化，建模时将所有可调整的参数做了关联，当需要适配不同高度的护栏、不同直径的扶手管时，只需要调整对应参数就可以快速生成适配的模型，不需要重新绘制基础特征。模型的安装基准面设置在底座的两个贴角面上，在装配环境中可以直接贴合钢结构平台的转角棱边完成配合，不需要额外调整装配角度，能够直接用于整体护栏系统的装配校验，检查扶手与支柱的配合间隙、底座与平台结构的安装干涉问题，提前发现现场安装可能出现的配合偏差，减少现场施工的整改工作量。
