工业过滤用楔形金属丝网过滤构件

　　在化工、造纸、选矿这类连续生产的流程工业场景里，固液分离环节的可靠性直接决定整条产线的连续运行时长，楔形金属丝网构件就是这类工况里承担核心筛分、过滤功能的关键零件。不同于普通编织网容易出现网孔变形、纤维卡堵的问题，这类楔形丝结构的过滤件从设计之初就瞄准了高磨蚀、高黏度、大流量的严苛工况，比如化肥生产里的母液过滤、造纸行业的纸浆纤维筛分、铁矿石选矿环节的矿浆分级，甚至石油开采环节的井下防砂过滤，都能看到这类构件的实际应用。

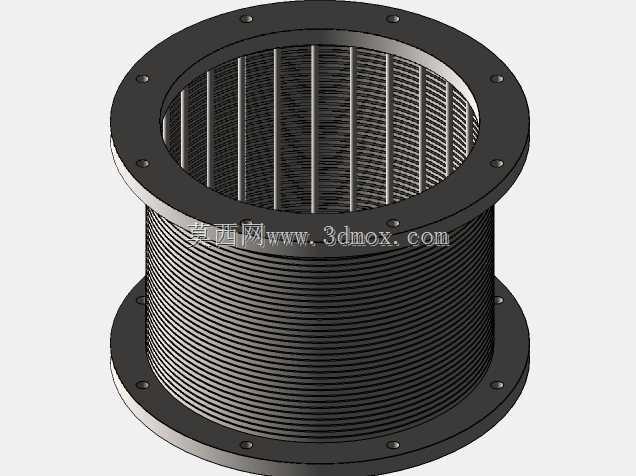

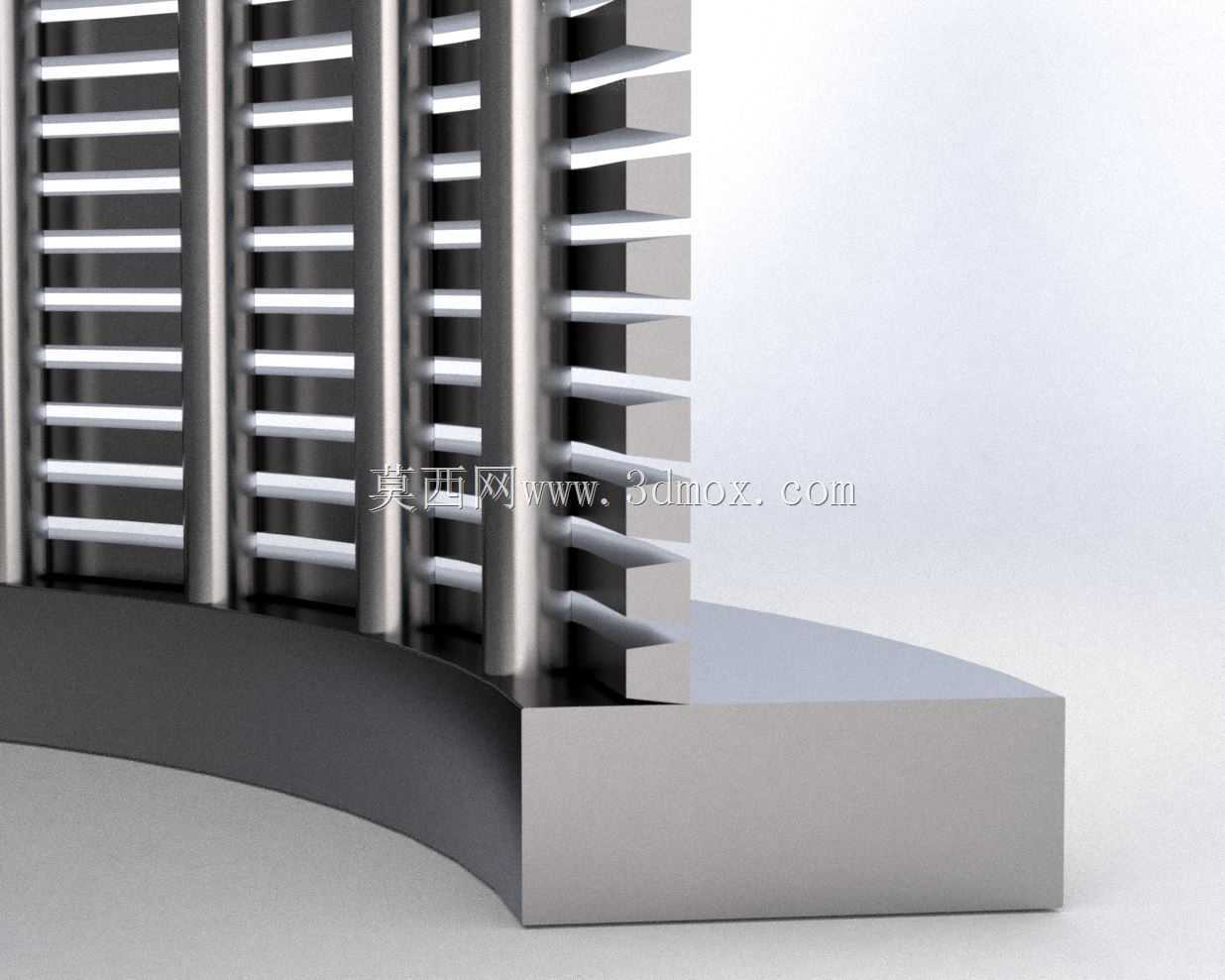

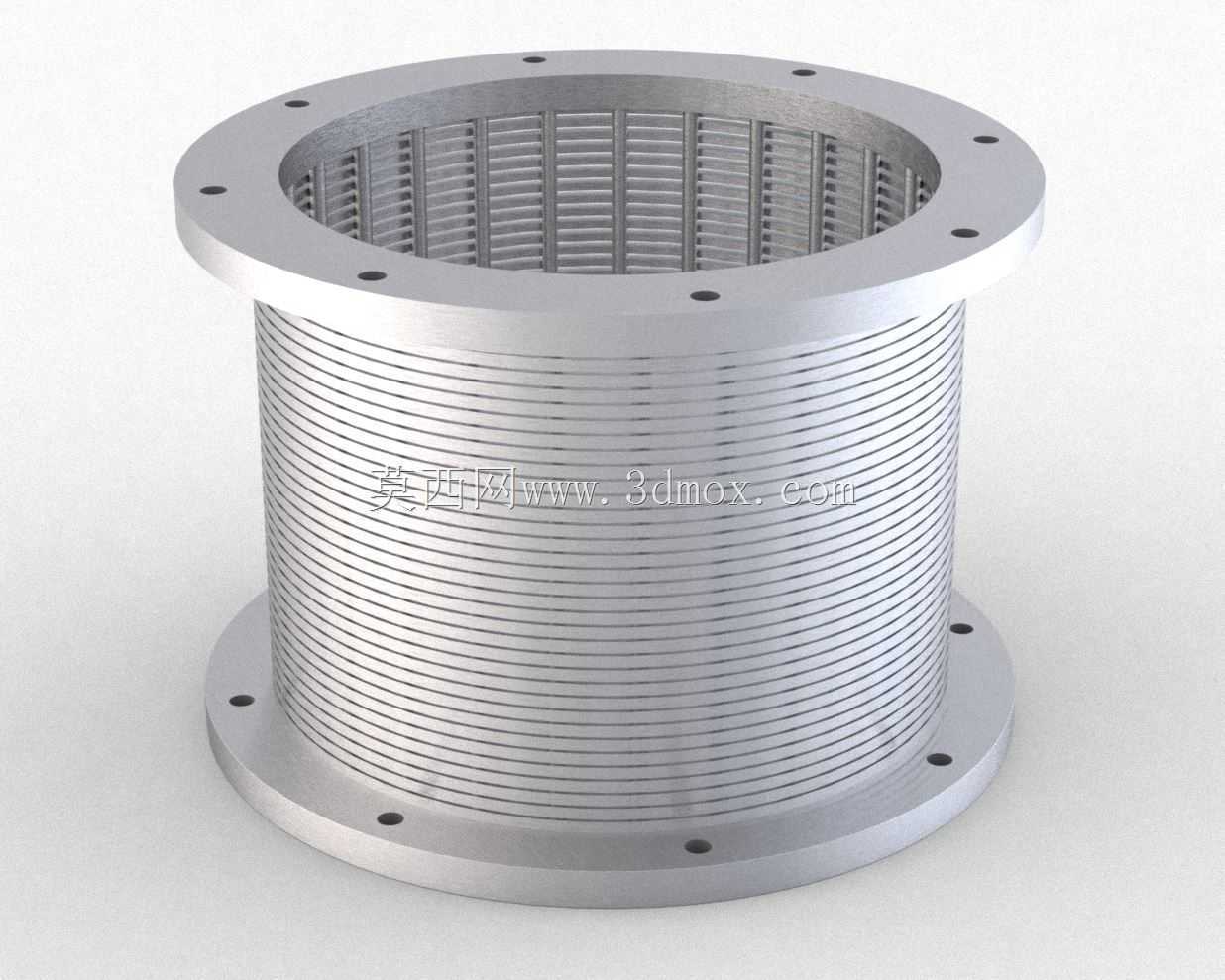

　　从结构设计逻辑来看，这类构件采用楔形丝与支撑筋条全周焊接的成型方式，楔形丝的截面为上窄下宽的梯形结构，相邻丝条之间形成外窄内宽的楔形缝隙，这种缝隙结构的核心优势是能让被拦截的固体颗粒不会卡在缝隙内部，反冲洗的时候可以很顺畅地将截留杂质冲离网面，相比等径缝隙的滤网，反洗效率能提升40%以上，同时大幅降低滤网堵塞导致的压差异常升高问题。两端的法兰结构采用整体机加工成型，法兰上的安装孔采用均布设计，安装时可以直接与上下游管道或者设备筒体通过螺栓紧固，密封面预留了平垫片的安装位置，能适配多数低压流体输送工况的密封要求，不需要额外做定制化的密封结构改造。

　　做三维建模的时候，首先要确认的是安装边界尺寸：两端法兰的外径、螺栓孔分布圆直径、螺栓孔数量与孔径、法兰厚度，以及筒体段的有效过滤长度、网面的缝隙精度，这些参数直接决定了构件能不能直接替换现有设备里的旧滤芯。建模过程中，楔形丝的缠绕螺距要和设计过滤精度严格对应，比如用于纸浆长纤维筛分的工况，缝隙宽度通常控制在0.2mm到0.5mm之间，缠绕时要保证每一圈丝条的间距误差不超过0.02mm，避免出现局部缝隙过大导致的过滤精度失效问题。支撑筋条沿筒体周向均布，数量根据筒体直径调整，直径300mm左右的构件通常设置12到16根纵向支撑筋，保证网面承受反向冲洗压力的时候不会出现变形塌陷。

　　实际选型应用的时候，要结合工况的流体特性调整网面的过流面积，比如处理高黏度的原油介质时，要适当增大有效过滤长度，降低单位网面的过流流速，减少网面的磨损速率；如果是处理含有大颗粒硬质杂质的矿浆工况，要在楔形丝网构件的上游增设粗筛结构，避免大颗粒直接冲击网面导致楔形丝变形断裂。安装过程中要注意法兰密封面的平行度，螺栓紧固时要采用对角分次拧紧的方式，避免局部受力过大导致法兰变形出现泄漏。日常运维中，反冲洗的压力要控制在0.3MPa以内，过高的反冲压力会导致楔形丝与支撑筋的焊接点开焊，直接造成过滤构件失效。

　　不同于一次性使用的编织滤网，这类楔形金属丝网构件的整体刚性更好，正常工况下使用寿命可以达到编织网的5到8倍，虽然初期加工成本更高，但从全生命周期的运维成本、停机更换损失来看，综合投入反而更低。建模时还要注意网面与两端法兰的焊接过渡结构，要做圆滑的圆角过渡，避免流体在端部形成涡流区，减少局部冲蚀的发生概率，同时也能避免纤维类杂质在端部挂积，降低日常清理的工作量。
