手推式往复切割农用园林割草设备结构

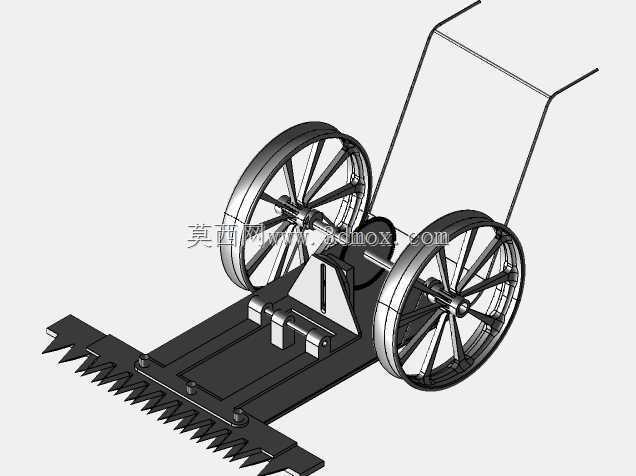

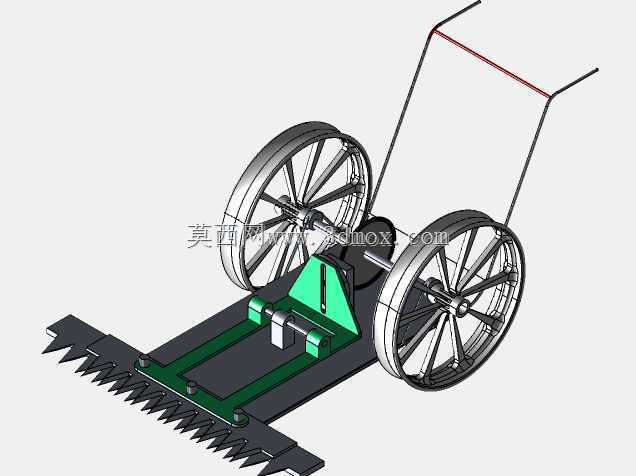

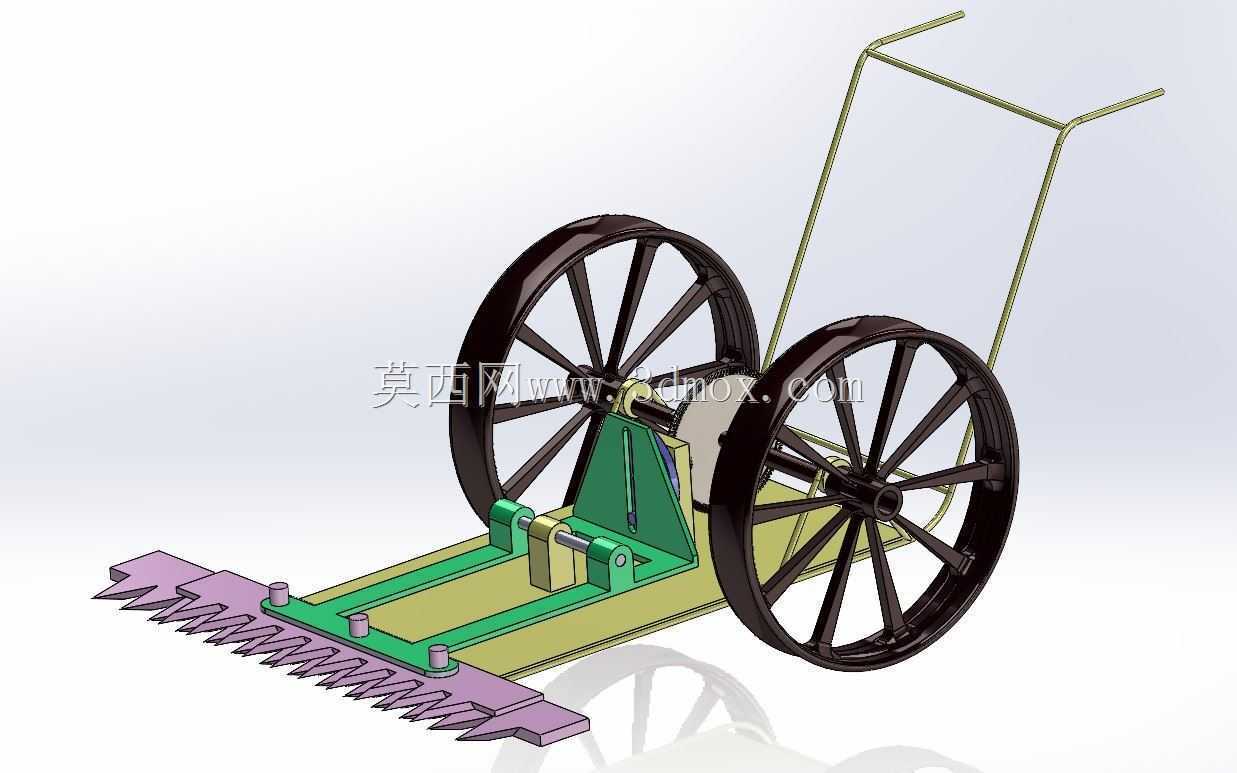

　　这款手推式割草设备的三维结构，核心围绕小范围非规模化草坪、庭院及零散农田杂草修剪场景设计，区别于大型乘坐式割草设备的宽幅作业逻辑，整体结构更偏向轻量化、易操作的人力驱动适配，能够覆盖大型设备无法进入的狭窄绿化带、庭院边角、农田田埂等区域的杂草修剪需求，作业时无需额外外接动力源，依靠推行过程中的轮组传动即可带动切割机构完成动作，适配家庭园艺、小型农场零散地块维护、市政绿化带边角修整等多类场景。从结构设计逻辑来看，整机采用双轮支撑布局，两个大直径辐条轮作为行走承载部件，轮缘宽度经过适配，能够在松软草坪、略有起伏的泥土地面保持稳定推行，不会出现轮体下陷破坏草皮的问题；轮组的安装轴直接作为动力输入轴，通过内置的曲柄连杆传动结构，

　　将轮组转动的圆周运动转化为切割刀排的往复直线运动，省去了额外的动力输入部件，大幅简化了整机结构，降低了日常维护的复杂度。切割端采用往复式齿形刀排结构，动刀与定刀配合做横向往复剪切动作，相比旋转式甩刀切割，这种结构的切割留茬高度更均匀，不会出现草茎被撕扯拉断的情况，对草皮的损伤更小，同时切割过程中碎石飞溅的风险更低，更适合临近道路、建筑的绿化区域作业；刀排的安装高度可通过支架上的调节螺栓进行调整，能够根据不同场景需求设置1厘米到5厘米区间的留茬高度，适配庭院观赏草坪、牧场饲草修整、田埂杂草清理等不同作业需求。操作端采用U型管状推把，推把的弯折角度经过人机工程适配，推行时操作人员无需过度弯腰，推把表面预留了防滑握持的结构空间，

　　可根据使用需求包裹防滑套，提升长时间作业的握持舒适度；推把与主机架采用螺栓紧固连接，非作业状态下可拧松连接螺栓将推把向下折叠，减少整机的存放占用空间，便于在庭院储物间、工具房等狭小空间内存放。机架主体采用框架式焊接结构，主承力梁采用矩形截面型材，在保证整体结构刚度的前提下控制整机重量，单人即可轻松完成抬运、转向操作；传动部件全部设置在机架内侧的封闭护板空间内，避免作业过程中草屑、泥土进入传动副造成卡滞，同时也能防止操作人员衣物卷入传动结构，提升作业安全性。整机的安装边界经过紧凑化设计，轮距控制在60厘米以内，刀排作业宽度略大于轮距，推行时轮组走过的区域可被刀排完全覆盖，不会出现漏割的情况；整机总长度在推行状态下约1.2米，

　　折叠后长度可缩短至0.7米，能够适配普通家用车辆的后备箱装载，便于跨区域转运作业。从结构细节来看，刀排的齿形经过刃口角度优化，剪切草茎时的阻力更小，推行时无需施加过大的推力即可完成切割，刀排通过螺栓固定在机架前端的安装座上，磨损后可单独拆卸更换，无需更换整个切割组件，降低了后期使用成本；轮组的轮毂位置设置了简易的防尘密封结构，能够减少草屑、灰尘进入轮轴轴承位置，延长转动部件的使用寿命，日常维护仅需定期在传动铰接点加注润滑脂即可，无需复杂的保养操作。这款设备的结构设计完全围绕小型化、易操作、低维护的核心需求展开，没有冗余的功能部件，所有结构都服务于杂草修剪的核心功能，对于三维结构设计从业者来说，其轮组传动与往复切割的联动结构、人机适配的操作布局、紧凑化的空间设计，都可以作为小型人力驱动园林设备设计的参考样本，能够直观理解小型作业设备在功能实现、场景适配、维护便利性之间的平衡思路。
