多行牵引式农田作物精量播种设备结构

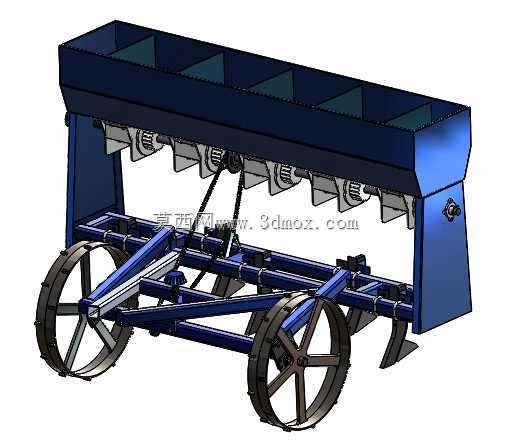

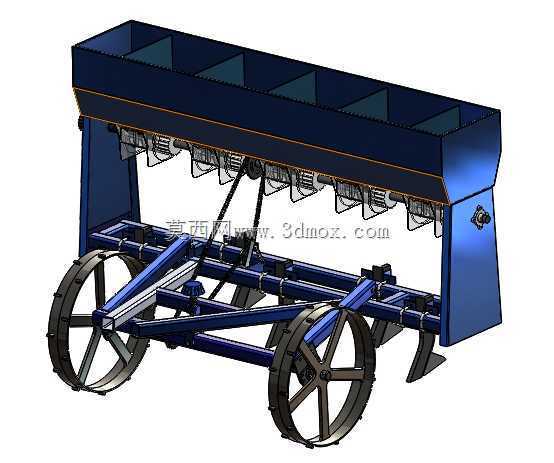

　　这款多行牵引式播种设备主要适配平原、缓坡区域的旱作农田播种作业，可配套中小马力拖拉机完成小麦、玉米、大豆等常见大田作物的条播作业，也可通过更换排种轮槽适配小粒蔬菜种子的播种需求，作业时可同步完成开沟、排种、覆土三道核心工序，减少后续田间作业的重复进地次数，降低对土壤耕层的压实破坏。从结构设计逻辑来看，设备整体采用框架式方管焊接机架，上部设置的长条形种箱采用倾斜底板设计，倾斜角度设置为32度，能够保证种子依靠自重持续向下方排种机构流动，避免种箱内出现种子架桥、残留的问题，种箱内部根据行数设置独立分隔腔，每个腔室对应一组排种单元，避免不同行之间种子流动互相干扰。排种机构采用槽轮式定量排种结构，通过地轮的转动经链条传动带动排种轴转动，

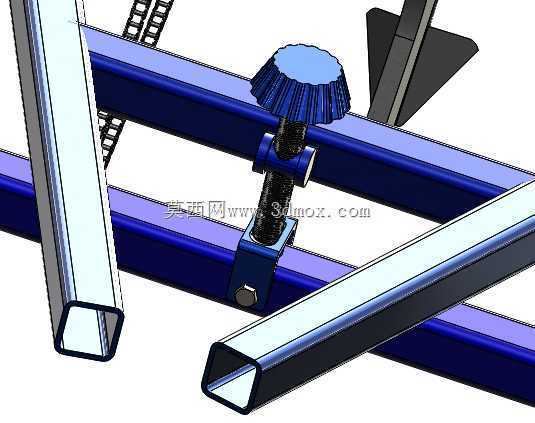

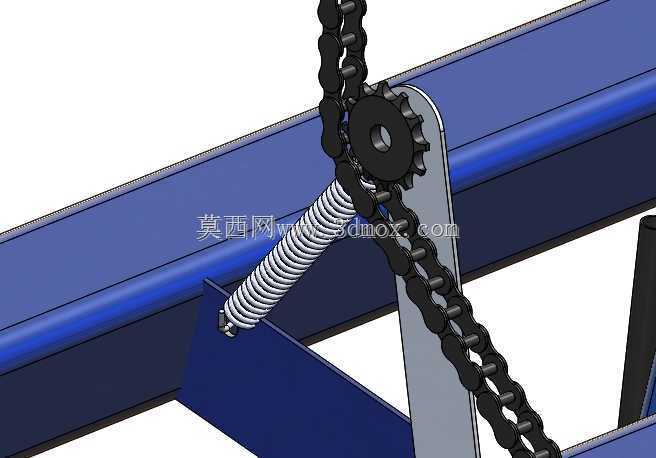

　　可根据不同作物的播种量需求更换不同槽容的排种轮，也可通过调节排种轮的工作长度调整单圈排种量，传动链路中设置张紧轮结构，可根据链条磨损情况调整张紧度，避免传动打滑导致的排种量不均、漏播问题。设备下部的行走轮采用辐条式轮缘结构，轮缘表面焊接凸起抓地齿，在松软耕地表面行走时可提供足够附着力，避免打滑影响排种精度，同时行走轮的轮距可根据不同地区的农艺垄距要求进行横向调整，适配40cm到70cm范围的常见垄距规格。开沟部件采用锄铲式开沟器，通过U型螺栓固定在机架下方的横梁上，可根据播种深度要求上下调整安装高度，开沟器的入土角设置为18度，既能保证顺利切开耕层土壤开出种沟，又不会过度扰动下层土壤，开沟器后方对应设置导种管，

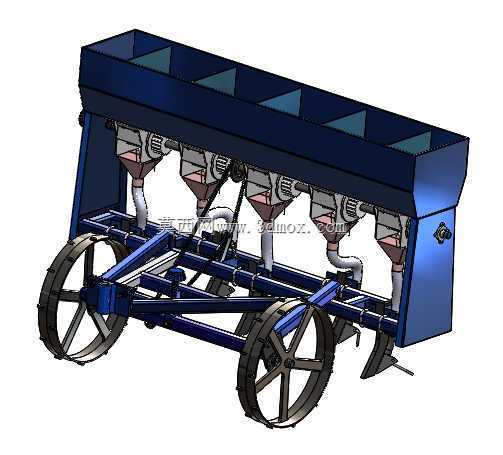

　　将排种机构排出的种子精准导入种沟底部，导种管采用波纹柔性结构，可在遇到田间石块、作物残茬阻碍时产生小幅形变，避免刚性结构弯折损坏。设备整体的安装边界需要考虑配套牵引动力的挂接高度，牵引点设置在机架前端中部，挂接高度可在30cm到50cm范围调整，适配不同型号拖拉机的后悬挂挂接位置，设备整体作业宽度根据行数不同可覆盖2m到3.5m范围，运输状态下可将开沟器向上翻转固定，降低运输时的整机高度，满足乡村道路的通行限高要求。在结构细节处理上，所有与种子接触的部件均采用圆弧过渡设计，不存在尖锐棱角，避免刮伤种子表皮影响发芽率，机架的焊接位置均做了去焊渣、圆角打磨处理，避免应力集中导致的机架开裂问题，所有转动配合位置均设置防尘密封结构，

　　减少田间尘土进入轴承内部造成的磨损，延长设备的田间作业使用寿命。设备的排种传动比经过多轮田间试验校准，能够保证行走轮转动圈数与排种轴转动圈数的匹配关系，在常规作业速度下，播种量的误差可控制在5%以内，满足大田作物播种的农艺精度要求，同时整机的重心设置在行走轮轴线靠前位置，作业时可保证开沟器的入土压力稳定，不会出现因重心偏后导致的开沟深度不足、播深不一致问题。
