6mm球头杆端关节连接构件

　　在自动化连杆机构、小型传动铰接点位、精密调节装置的结构设计中，这类小规格球头铰接件是解决多自由度联动、角度补偿需求的核心基础零件，区别于刚性直连的固定结构，球头结构可在一定角度范围内实现万向摆动，抵消装配过程中产生的同轴度误差，同时吸收设备运行时的小幅振动偏移，避免连杆因硬连接产生应力集中导致的断裂失效。

　　从实际使用场景来看，这类6mm球径的构件常应用在小型伺服摆杆机构、检测设备的探针调节支架、3D打印设备的联动拉杆、小型无人机的舵机传动连杆、精密实验台的微调机构中，这类场景普遍存在安装空间紧凑、传动载荷不大但对铰接灵活性要求高的特点，过大规格的球头件会占用多余安装空间，增加整体结构重量，而更小的球径则无法满足铰接强度需求，容易在频繁摆动中出现球头磨损松旷、甚至脱出的问题。

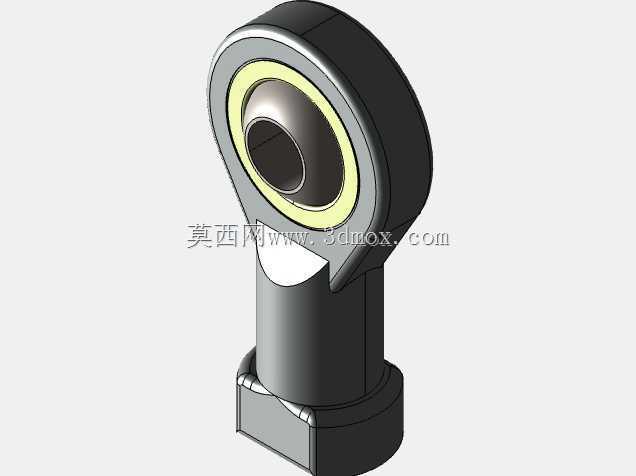

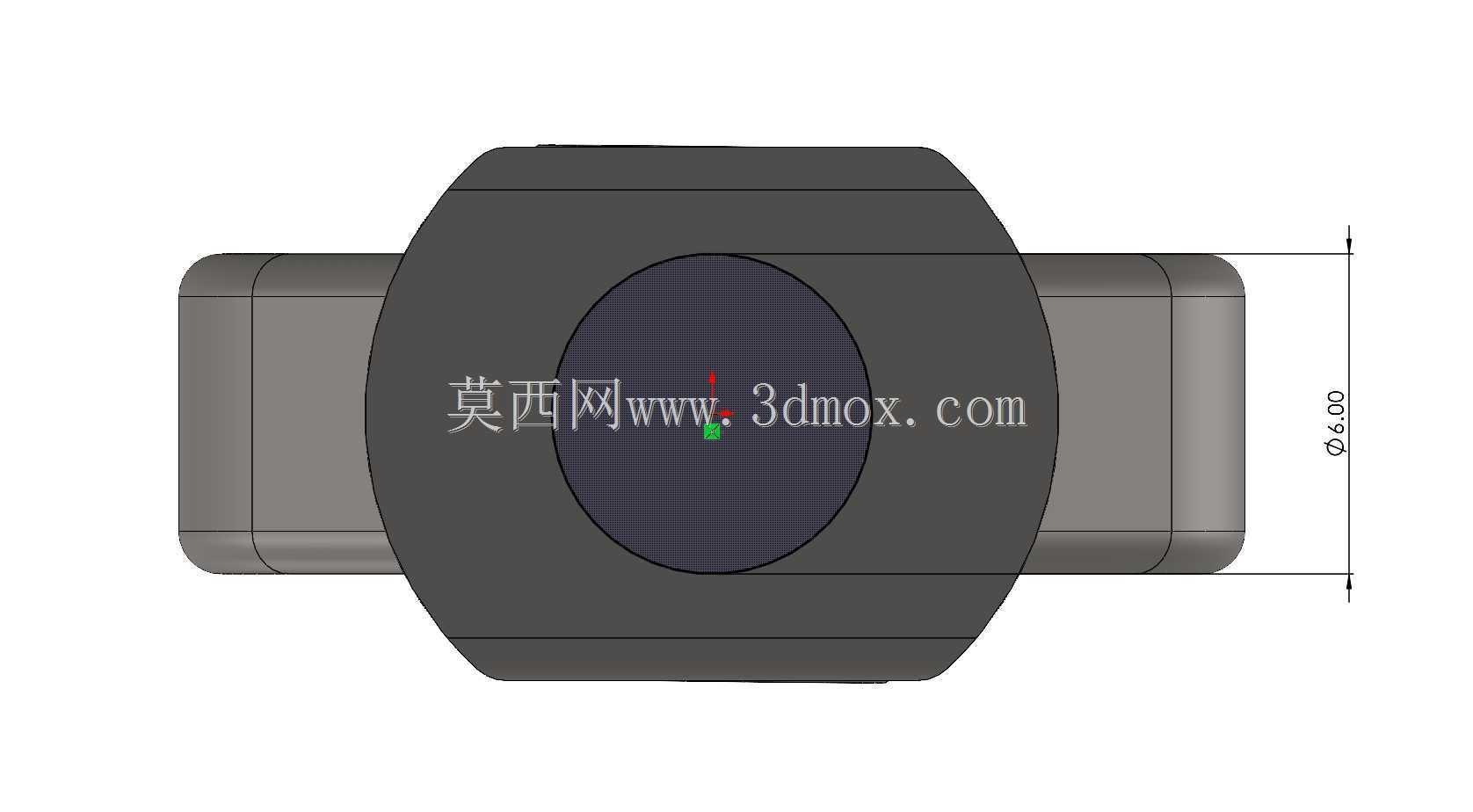

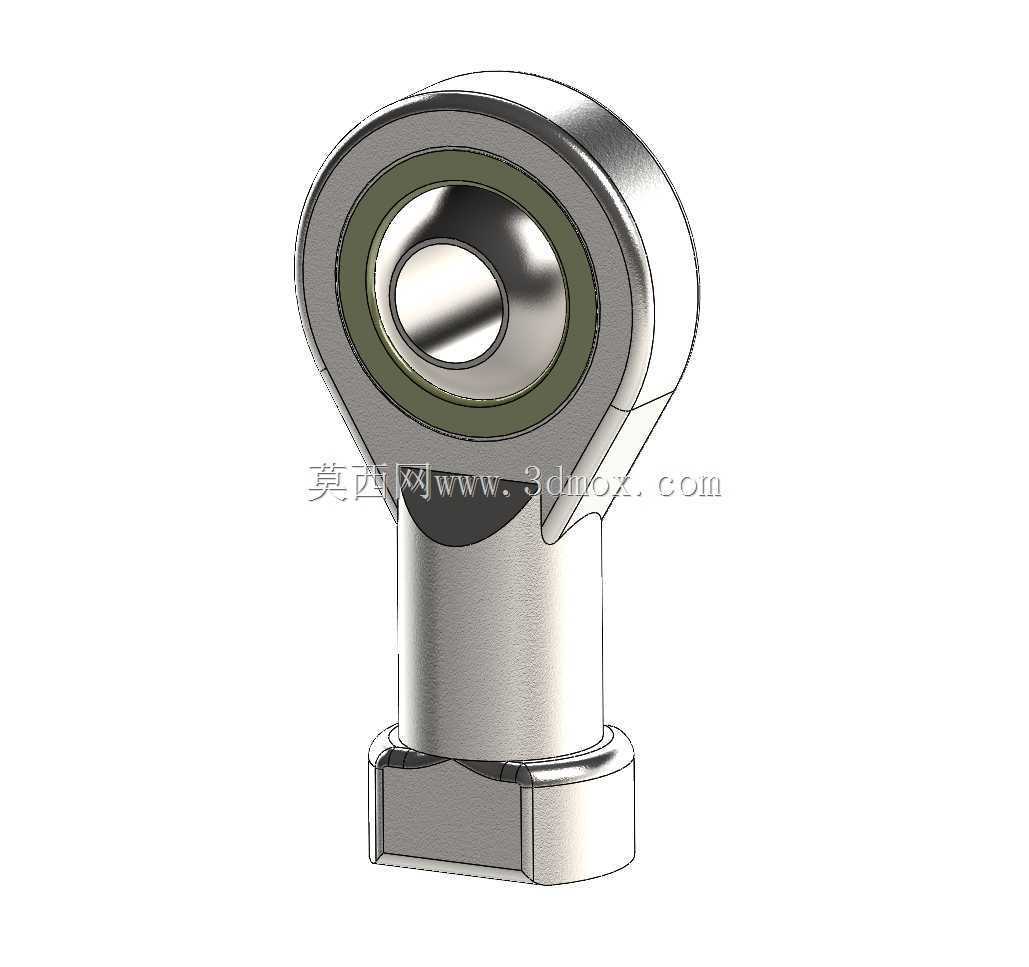

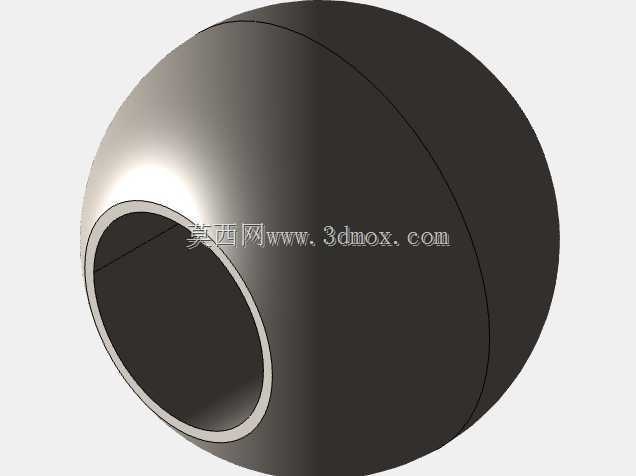

　　该构件的设计采用一体式杆端结构，球头部分为整圆加工的光滑球面，表面粗糙度控制在适合铰接转动的区间，既保证摆动时的顺滑度，又不会因表面过于光滑降低配合件的抱紧摩擦力；球头中心设计有6mm直径的贯通安装孔，可直接穿入销轴实现与对应铰接座的连接，孔位与球面的同轴度是加工时的核心管控指标，若同轴度偏差过大，会导致销轴安装后球头转动卡滞，摆动角度范围达不到设计要求，长期运行还会出现偏磨问题。

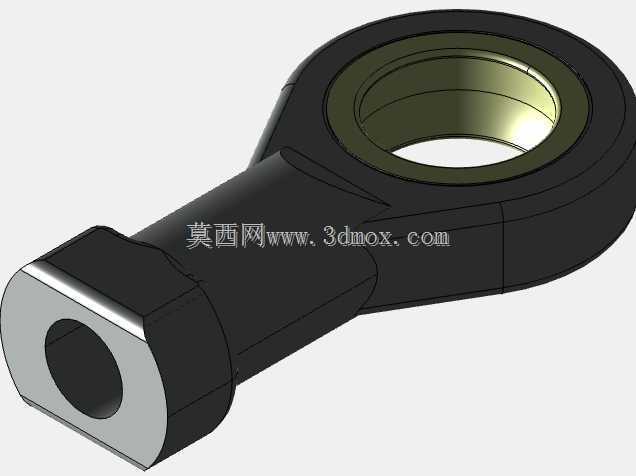

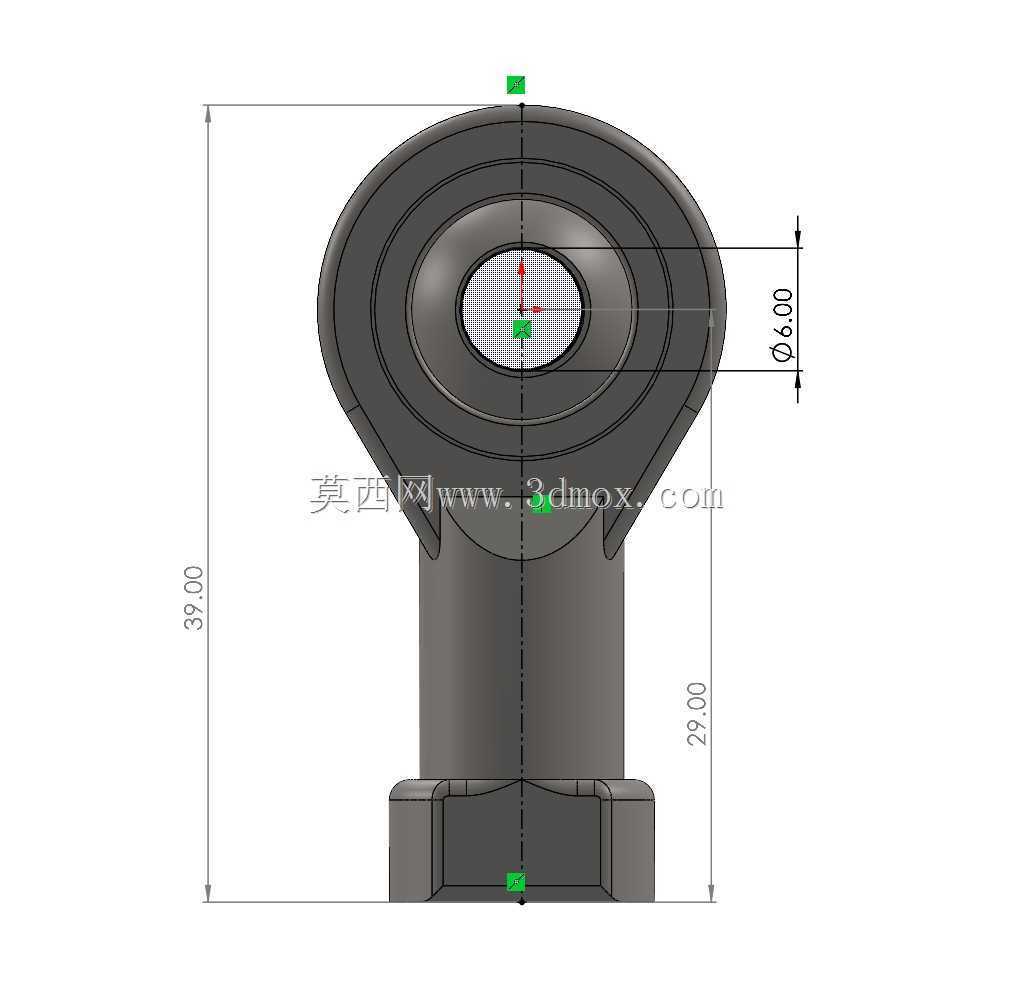

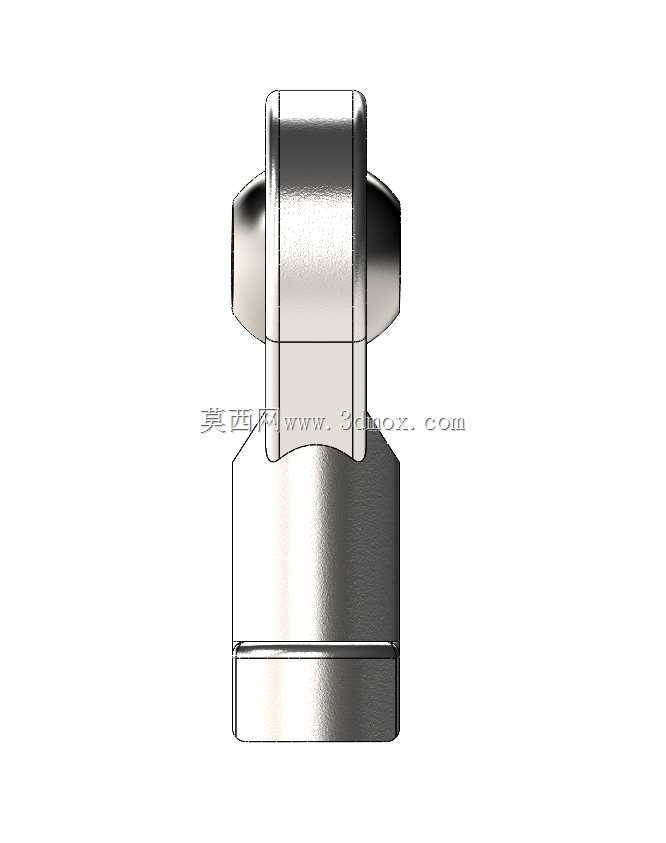

　　杆身部分采用等截面柱体结构，从球头底部向下延伸，总高度方向的尺寸经过严格核算，球头顶端到杆身底部安装面的总高度为39mm，其中球头中心到杆身底部的距离为29mm，这个尺寸边界是选型时的核心参考参数，设计人员在排布整体结构时，可直接根据该尺寸预留安装空间，避免出现装配后球头与周边结构件发生运动干涉的问题。杆身底部采用分叉式安装座结构，两个对称的安装支脚可直接卡入对应连杆的端部槽位，通过横向销轴完成与杆体的固定，这种安装方式相比螺纹直连的结构，抗剪切能力更强，适合承受频繁往复摆动带来的交变载荷，不会出现螺纹松动导致的连接失效问题。

　　在结构设计的细节处理上，球头与杆身的过渡位置采用大圆角过渡，避免直角位置产生应力集中，在承受冲击载荷时，应力可顺着圆角均匀分散到杆身整体，不会在过渡位置出现断裂；球头端面的中心位置做了平面标识，方便装配时快速找准孔位方向，提升装配效率。整个构件的外形轮廓做了等壁厚设计，在保证整体结构强度的前提下尽可能减少材料用量，降低零件自身重量，适配对重量敏感的小型精密设备需求。

　　从建模逻辑来看，该模型采用参数化建模方式构建，所有尺寸均按照实际加工公差要求标注，球径、安装孔径、各段高度尺寸、安装支脚的间距都设置了可调整的参数变量，设计人员可根据实际使用需求快速修改对应参数，衍生出不同球径、不同安装高度的同系列构件，无需重新绘制整体结构，大幅提升同系列零件的设计效率。模型的曲面部分做了连续曲率处理，球面与过渡圆角、杆身柱面之间的连接顺滑无折痕，可直接导入仿真软件进行运动学仿真，模拟实际摆动过程中的角度范围、干涉情况以及应力分布，为后续的结构优化提供准确的模型基础。

　　在实际选型应用时，设计人员需要重点核对球头直径、安装孔径、整体安装高度三个核心尺寸，确保与配套的球头座、连接销轴、连杆结构的尺寸匹配，同时需要根据实际承受的载荷大小确认构件的材质与表面处理要求，常规轻载场景可采用工程塑料材质降低成本与重量，载荷稍大的场景则需要采用金属材质并做表面硬化处理，提升球头表面的耐磨性能，延长构件的使用寿命。这类铰接构件虽然属于小型基础零件，但在整个传动链路中起到的作用至关重要，一旦出现松旷、卡滞或断裂，会直接导致整个联动机构的动作精度下降，甚至出现设备停机的问题，因此在设计选型时不能忽略其尺寸精度与结构强度的校验。
