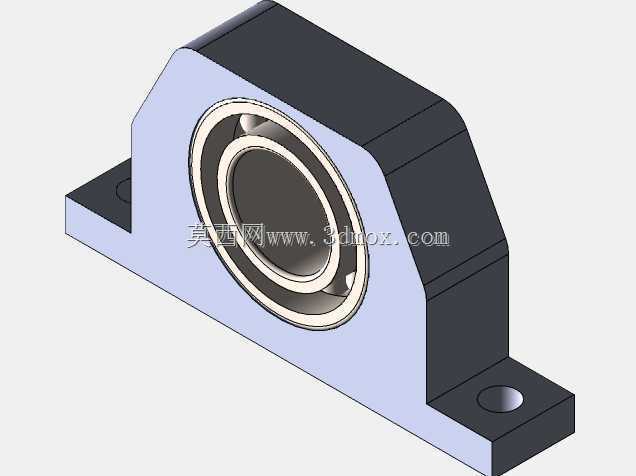

带座径向球轴承支撑组件结构设计

　　在各类带旋转传动轴的机械设备中，轴系的径向支撑稳定性直接决定了整套传动系统的运行精度与使用寿命，这类带集成轴承的立式轴承支撑座，是中小载荷传动场景里应用极广的支撑部件，常见于轻工输送线、小型机床辅机、电子生产设备的动力传输段、小型风机传动组等场景，用来为旋转轴提供固定的径向支撑，同时抵消轴系运转过程中产生的径向跳动，保证轴端传动件的啮合或配合精度。

　　从实际使用的功能逻辑来看，这个支撑组件将径向球轴承与安装基座做了集成式设计，省去了现场安装时单独加工轴承安装孔、调整轴承同轴度的繁琐工序，安装基座采用两侧带安装耳的立式结构，两个安装耳上预留了通孔安装位，可直接通过螺栓将整个组件固定在设备的安装基板上，安装时只要保证基座安装面与轴系的设计轴线垂直，就能快速完成轴承位的定位，大幅降低现场装配的调试难度。轴承嵌入基座的轴承安装腔中，安装腔与轴承外圈采用过渡配合设计，既可以保证轴承外圈在运转过程中不发生跟转，也能在轴承达到磨损寿命后，方便将旧轴承从腔体内敲出更换，不需要整体更换基座，降低后期维护成本。

　　设计这类支撑组件时，首先要匹配所适配的径向球轴承的外圈尺寸，轴承安装腔的内径公差需要严格按照轴承配合的公差带选取，过盈量太大会导致轴承装配后游隙变小，运转时出现卡顿、发热严重的问题，间隙过大则会导致轴承外圈在腔体内窜动，运转时产生异常振动和噪音。基座的主体结构做了加厚的承力设计，从轴承安装腔向两侧安装耳平滑过渡，避免结构直角处出现应力集中，在承受轴系径向载荷时，应力可以顺着过渡面均匀分散到两个安装耳上，再传递到设备安装基板，不会因为局部应力过大导致基座开裂。安装耳上的通孔位置做了沉台设计，螺栓锁紧后螺栓头可以沉入沉台内，不会突出安装面，避免和周边其他零部件产生干涉，同时两个安装耳的底面与基座的安装基准面保持共面，保证安装后整个组件的支撑面完全贴合设备基板，不会出现安装倾斜导致轴承承受额外的偏载。

　　从安装边界来看，这类支撑座的安装占用空间相对紧凑，基座的整体高度根据所选轴承的外径做匹配设计，保证轴承内圈的中心高度与配套轴系的设计中心高一致，不需要额外增加调整垫片来补偿中心高误差。两个安装孔的中心距按照常用的安装规范设计，适配常规的安装基板孔位布局，轴承的内孔尺寸对应常用的标准轴径，轴插入轴承内圈后可以通过顶丝或者锁紧螺母实现轴向固定，防止轴在运转过程中出现轴向窜动。在实际选型应用时，需要提前核算轴系传递的径向载荷大小，确认轴承的额定动载荷、静载荷满足使用工况的需求，同时要确认轴的转速在轴承的允许极限转速范围内，避免高速工况下轴承出现过早失效。如果应用在有粉尘、切削液飞溅的工况中，还可以在轴承外侧加装配套的密封端盖，阻挡外界杂质进入轴承滚道内部，延长轴承的润滑脂使用寿命，减少维护频次。

　　整个组件的结构没有多余的冗余设计，所有结构特征都服务于支撑、安装、维护的实际需求，基座的外形做了简单的倒角处理，去除加工后的锐边，避免安装调试过程中划伤操作人员，轴承选用标准的深沟球轴承结构，也就是常说的径向球轴承，这类轴承本身可以承受一定的双向径向载荷，摩擦阻力小，运转精度稳定，适合中低转速、中小载荷的传动场景，和集成基座组合后，形成了即装即用的标准化支撑单元，不需要设计人员再单独绘制轴承座的加工图纸、单独采购轴承进行装配，大幅缩短设备的设计与生产周期，在非标自动化设备、小型通用机械的设计中应用十分普遍。
