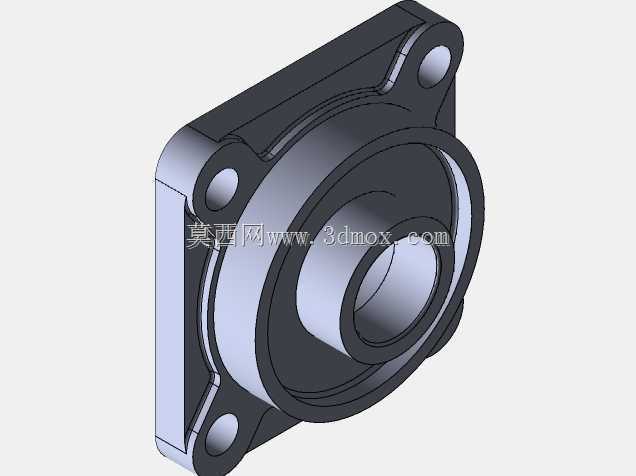

UCF208方形凸台带座外球面轴承结构

项目分类:轴承座 发布时间:2024-09-15 ID:771394
  • UCF208方形凸台带座外球面轴承结构

  在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位,这类方形凸台带座外球面轴承是非常常见的支撑部件,相比立式菱形座,方形法兰的四个安装孔能提供更均匀的锁紧力,在承受径向载荷同时附带一定轴向窜动限位的场景下适配性更强。做这个结构建模的时候,首先要明确实际安装的边界条件:轴承座的凸台止口是用来嵌入设备安装板的定位孔,保证轴承内孔轴线与安装面的垂直度,避免轴系运转时出现别劲的情况,四个安装孔的中心距要严格匹配常用安装规格,孔位做沉头设计,让内六角螺栓锁紧后头部不突出安装面,不会干涉周边的传动部件。

  从功能特性来看,UCF208对应的是内径40mm的外球面轴承配套座体,座体的轴承容纳腔做了球面配合面,能适配外球面轴承的自动调心特性,当安装面存在少量加工误差、或者轴系受载出现轻微挠曲的时候,轴承可以在座腔内小幅偏转,不会卡死滚动体,能有效降低轴端的附加载荷。座体的凸台部分做了加厚处理,在承受冲击载荷的时候,应力不会集中在安装孔与腔体的连接位置,避免长期运转出现座体开裂的问题。建模的时候要注意,腔体的球面尺寸要和标准UC208外球面轴承的外球面公差匹配,过松会导致轴承运转时在座内窜动,过紧则会丧失调心功能,甚至装配时压裂铸铁座体。

  实际选型应用的时候,要注意这个座体的安装边界:方形法兰的边长是固定的标准尺寸,凸台的突出高度要和设备安装板的厚度匹配,保证止口完全嵌入定位孔后,座体的安装面能完全贴紧设备墙板,不会出现悬空锁紧的情况。轴承内孔的锁紧方式是顶丝锁紧,适配光轴的安装场景,不需要在轴上加工定位台阶,装配的时候只需要把轴穿入内孔,拧紧两个对称布置的顶丝就能完成轴向固定,拆装维护非常方便,适合需要经常更换辊筒、调整轴系位置的输送类设备。

  建模过程中,安装孔的沉头深度要对应M10内六角螺栓的头部高度,保证螺栓锁紧后头部低于座体安装面0.5-1mm,避免螺栓突出刮碰传动皮带或者周边的防护结构。座体的外轮廓做了圆角过渡,没有尖锐的棱角,一方面是铸造工艺的要求,避免铸铁浇注的时候出现应力集中导致的冷隔缺陷,另一方面也能减少装配时的磕碰划伤,提升车间装配的安全性。轴承座的注油孔位置要正对轴承的滚道区域,方便后期维护的时候加注润滑脂,不需要拆下联轴器或者辊筒就能完成润滑保养,降低设备的停机维护时间。

  在不同的应用场景里,这个结构的受力特性也有区别:在皮带输送机的端部辊筒支撑位,主要承受的是皮带张紧带来的径向载荷,这时候四个安装螺栓的预紧力要均匀,避免座体受偏载导致安装面翘曲;在小型农机的传动箱输出端,除了径向载荷还会承受少量的轴向冲击,这时候凸台止口的配合公差要选稍紧的过渡配合,避免座体在冲击下出现移位。建模的时候把这些实际装配的细节都还原出来,比如腔体内部的储油槽结构,能存储少量润滑脂,延长轴承的补脂周期,适合在粉尘较多的车间环境使用,减少外界粉尘进入滚道的概率。

  很多新手建模的时候容易忽略安装面的平面度要求,实际上这个座体和设备墙板贴合的安装面需要有较高的平面度,不然锁紧螺栓的时候会导致座体变形,挤压轴承外圈导致运转卡滞,所以建模的时候这个面要标注合理的形位公差,加工的时候需要铣削保证平面度。另外四个安装孔的位置度也要控制,不然现场安装的时候会出现螺栓穿不进安装板孔位的情况,需要现场扩孔,影响装配效率。座体的材质一般是灰铸铁,具备较好的减震性能,能吸收轴系运转时的小幅振动,降低设备整体的运行噪音,在一些有耐腐蚀要求的场景下,也可以换成铸不锈钢的材质,但对应的壁厚要做小幅调整,保证结构强度和铸铁件相当。
