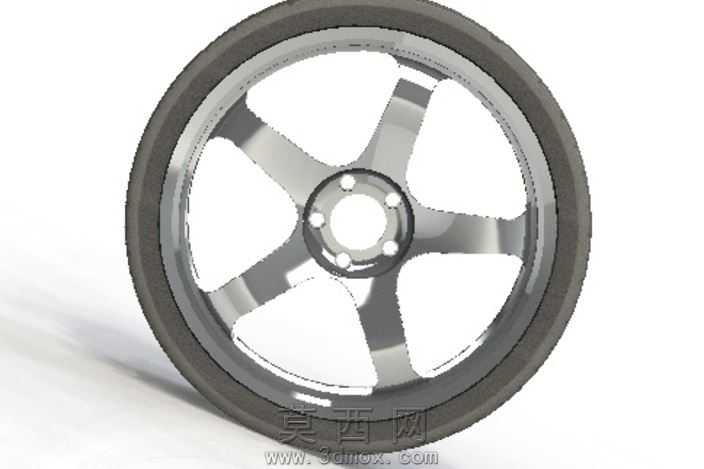

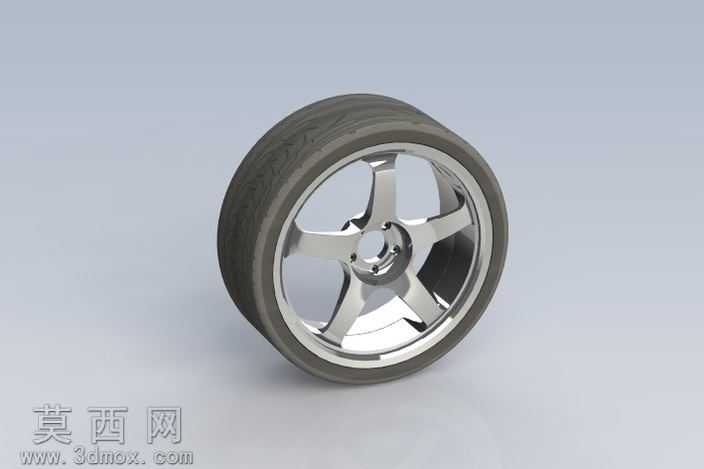

五辐式汽车轮毂带轮胎组合设计

本作品为汽车轮毂搭配橡胶轮胎的轮组三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体轮组的尺寸框架搭建，再拆分轮毂、轮胎两个核心部件进行细节深化。轮毂部分采用经典五辐式运动造型设计，建模时先绘制轮辐的截面草图，通过拉伸、切除、圆角等基础特征完成单根轮辐的主体造型，再通过圆周阵列命令完成五根轮辐的均匀排布，保证每根轮辐的结构一致性与动平衡基础要求；轮毂中心区域设计了对应轮毂轴承安装的定位孔与螺栓安装位，严格按照乘用车轮毂的通用安装尺寸进行参数约束，轮辋部分通过旋转凸台命令生成基础轮廓，再添加轮缘、胎圈座的细节结构，保证与轮胎的装配匹配度。材质设置上，轮毂主体赋予抛光镀铬金属材质，调整材质的反射率、粗糙度参数，还原亮面金属的镜面反射效果与边缘高光质感，轮辐背面的非装饰面适当提升粗糙度，模拟实际机加工后的哑光金属质感；轮胎部分赋予耐磨橡胶材质，调整材质的漫反射颜色为深炭黑色，添加细微的凹凸纹理模拟橡胶表面的颗粒质感，同时通过包覆命令在轮胎胎面绘制纵向排水沟槽与横向防滑花纹，还原民用运动轮胎的胎面细节结构。渲染阶段采用工作室柔光环境，设置三点布光方案，主光源从侧上方45度角打亮轮毂的正面装饰面，突出五辐造型的立体感与金属反光效果，辅光源补亮轮胎侧面的暗部细节，避免暗部死黑，背景采用浅灰色渐变背景，突出轮组本身的造型轮廓，同时添加柔和的地面阴影，增强模型的真实感与空间感。结构设计上兼顾了造型美观性与结构合理性，五辐式的轮辐造型在保证视觉运动感的同时，预留了充足的刹车系统散热空间，轮辋与轮胎的配合尺寸严格遵循行业通用公差标准，确保虚拟装配时无干涉问题，整体模型细节完整，可用于汽车改装方案展示、轮组结构教学、汽车渲染场景搭建等多种场景。
