螺旋式小型物料输送传送结构

　　在小规格零散件的自动化产线布局里，这类螺旋式槽型传送结构的应用场景非常明确，主要针对螺丝、小铆钉、电子引脚这类尺寸偏小、容易散落卡滞的零散物料做定向输送，常见于电子组装工位的螺丝供料环节、小五金件的分拣上料工序，也可适配小型注塑件的出料转接，替代传统的振动盘直振轨道，解决小物料在短距离输送过程中容易堆叠、卡料的问题。

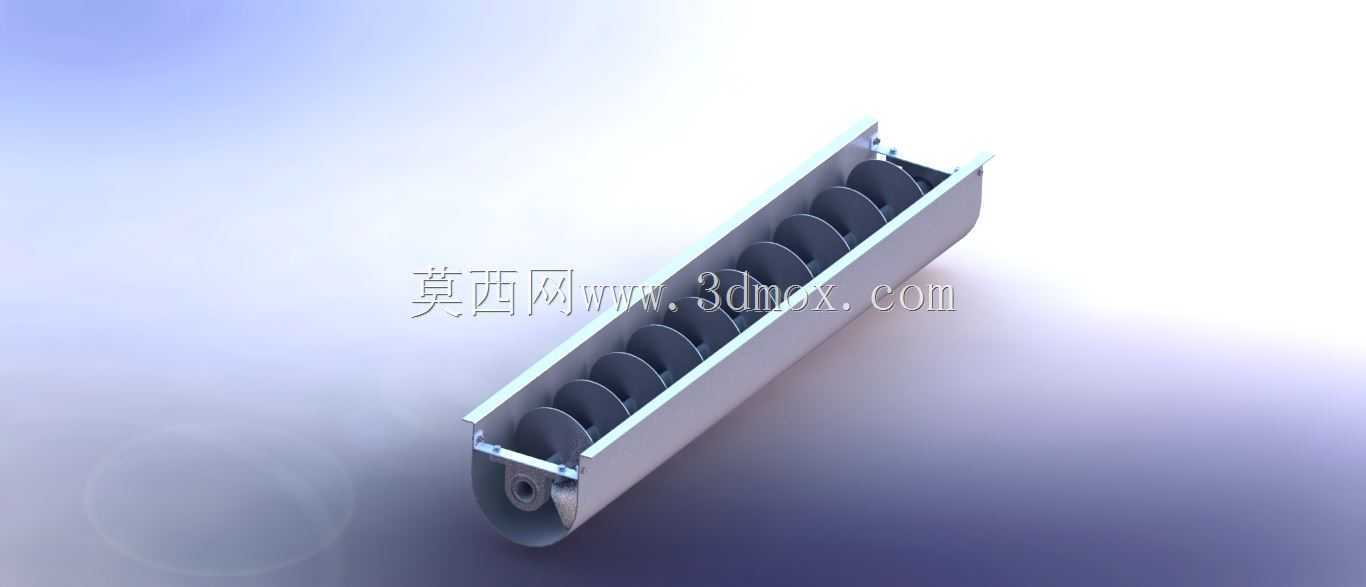

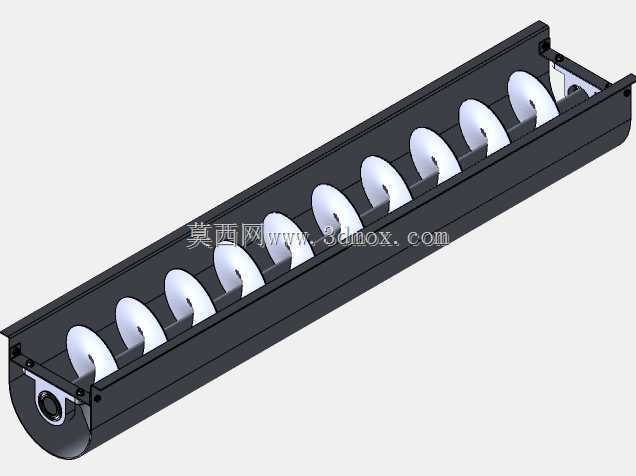

　　从结构功能来看，该装置采用半开式U型槽作为物料承载主体，槽体内置连续螺旋叶片轴，叶片与槽体内壁预留均匀间隙，避免输送过程中物料被挤压变形或者卡入转动副；螺旋轴一端集成驱动连接位，可直接对接小型减速电机输出轴，无需额外加装联轴器来补偿同轴度误差，降低整体安装的调试难度。半开式的槽体设计一方面方便操作人员随时观察槽内物料的输送状态，出现卡料时可以快速清理，另一方面也能减少封闭壳体带来的物料残留问题，尤其是带磁性的小螺丝，不会在封闭腔体内形成积料死角。

　　设计过程中首先要明确输送物料的单重与外形尺寸，螺旋叶片的螺距参数需要匹配物料的最大轮廓尺寸，比如针对M3-M6规格的螺丝，螺距设置为12-18mm区间即可保证每个螺距内承载1-2个物料，避免多件堆叠导致出料口卡滞；槽体的U型截面半径要比螺旋叶片半径大0.5-1mm，间隙过小会增大转动阻力，间隙过大则会让小尺寸物料卡在叶片与槽壁的缝隙中，造成叶片磨损或者物料破损。螺旋轴的两端采用嵌入式轴承座固定，轴承座与槽体端板之间设置密封挡片，防止细小的金属碎屑进入轴承内部，延长转动部件的维护周期。

　　安装边界方面，该传送结构的整体外形为长条形槽体，长度可根据实际工位的输送距离做模块化调整，单段标准长度适配300-800mm的短距离输送场景，槽体宽度控制在40-60mm区间，整体安装高度可通过侧边的固定支架做±20mm的调节，方便对接不同高度的出料设备与接料工位。安装时需要保证槽体的水平度误差不超过1mm/m，否则螺旋叶片转动时会出现单侧受力不均的情况，长期运行会导致轴体弯曲变形；驱动端的电机安装位需要与螺旋轴保持同轴，径向跳动量控制在0.2mm以内，避免运行过程中出现异常振动与噪音。

　　实际使用过程中，该结构的输送速度可通过调整驱动电机的转速来实现，针对螺丝这类小五金件，转速控制在30-60r/min即可满足每分钟200-500件的供料需求，转速过高会让物料在槽内出现抛洒现象，转速过低则无法满足产线的节拍要求。槽体的开口侧可根据使用需求加装透明防尘盖板，不会影响观察内部输送状态的同时，避免车间内的灰尘、杂物落入槽内污染物料；出料端可直接对接分料机构或者直振轨道，实现物料的单颗分离与定向排序，适配自动锁螺丝机、小零件分拣设备的上游供料环节。

　　从结构可靠性角度考虑，螺旋叶片采用薄钢板冲压成型后焊接在中心轴上，叶片边缘做倒角处理，避免刮伤物料表面；槽体采用铝合金型材折弯成型，整体重量轻且耐腐蚀，适合电子车间这类对设备洁净度有一定要求的场景，不会像铁质槽体那样容易生锈污染物料。两端的轴承选用带密封盖的深沟球轴承，日常维护仅需每半年加注一次润滑脂即可，无需频繁拆解保养，降低产线的运维成本。
