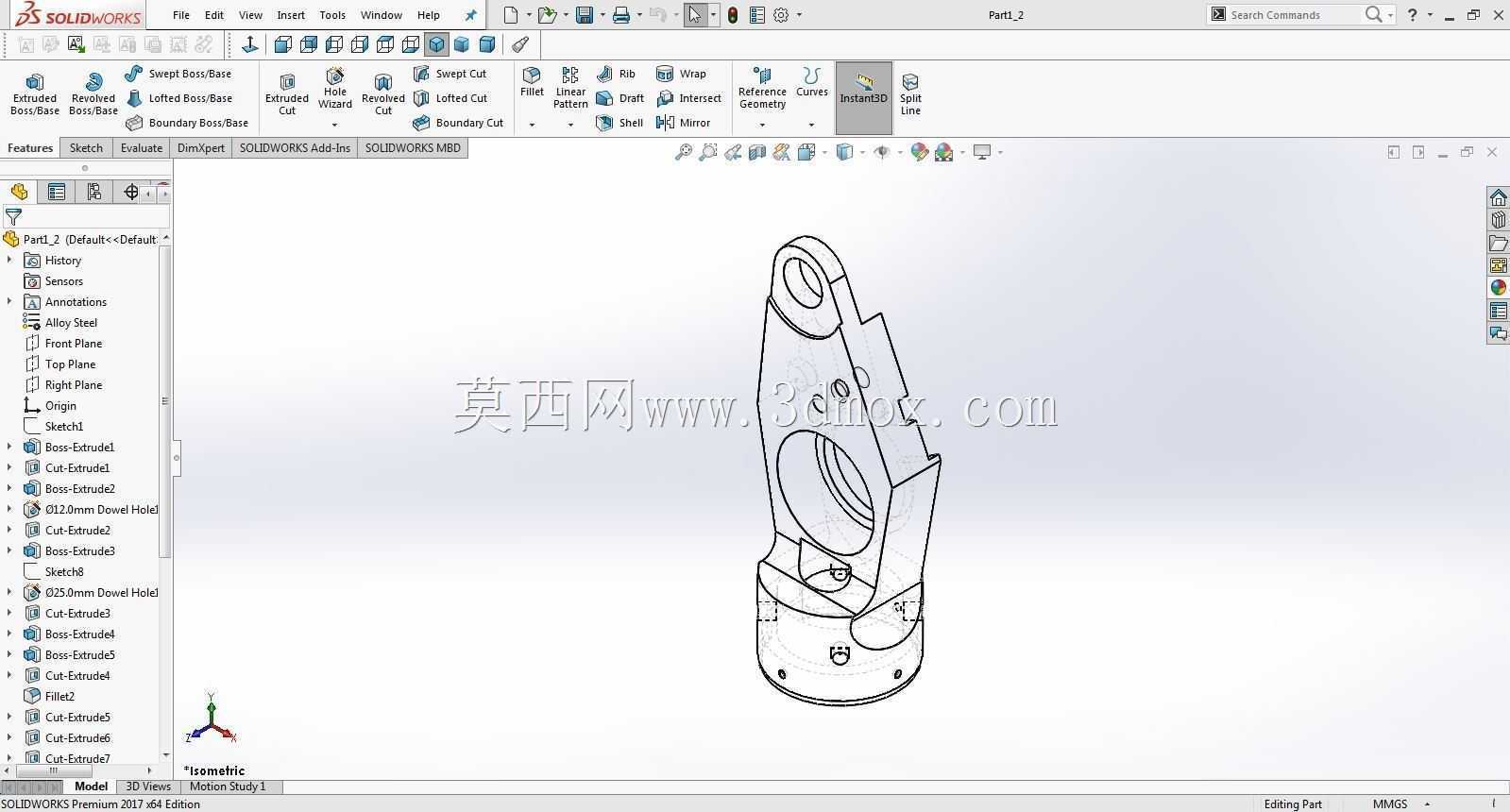

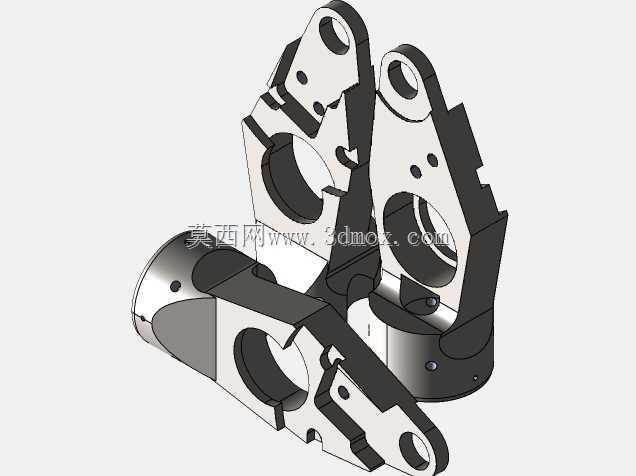

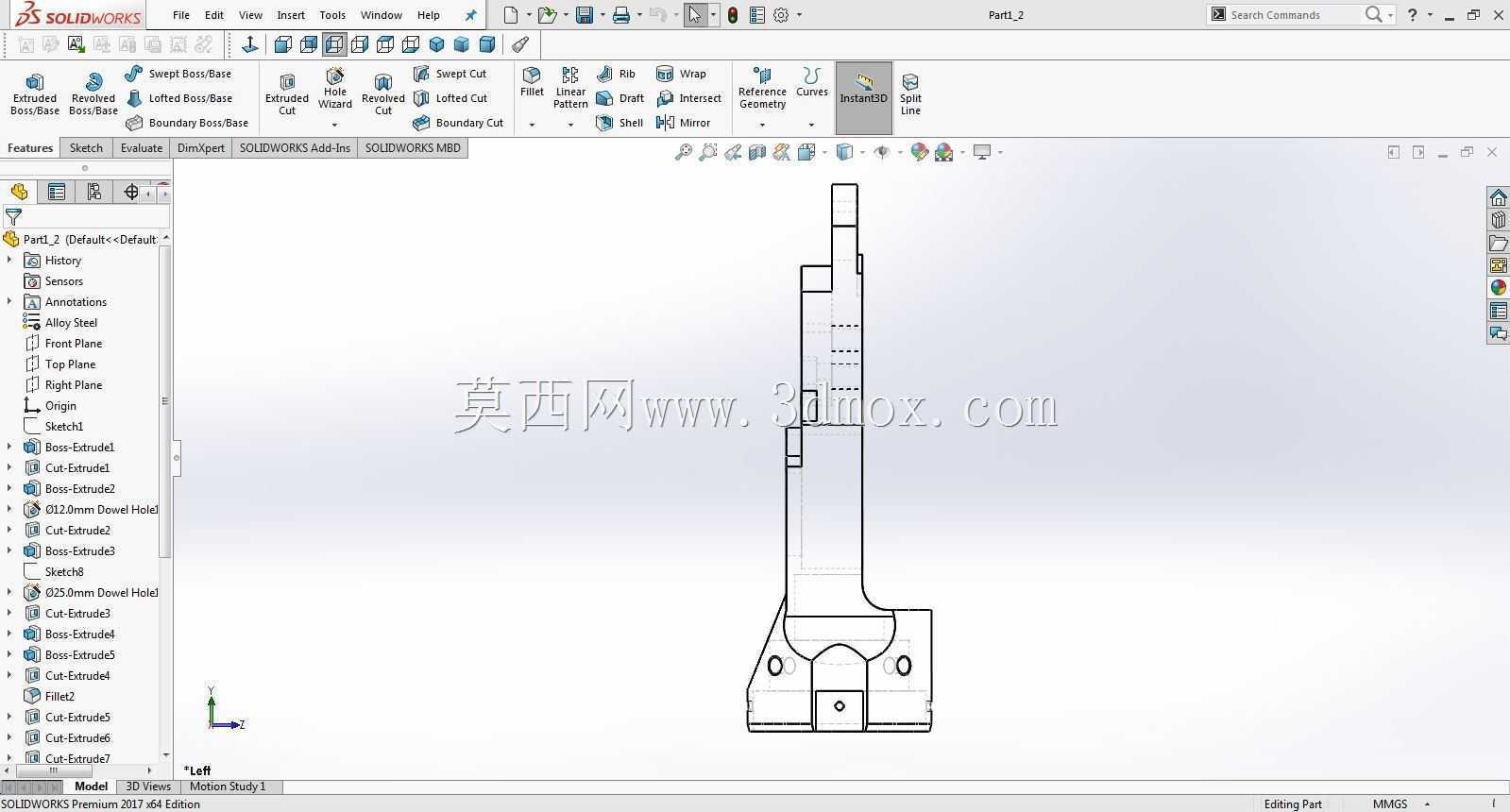

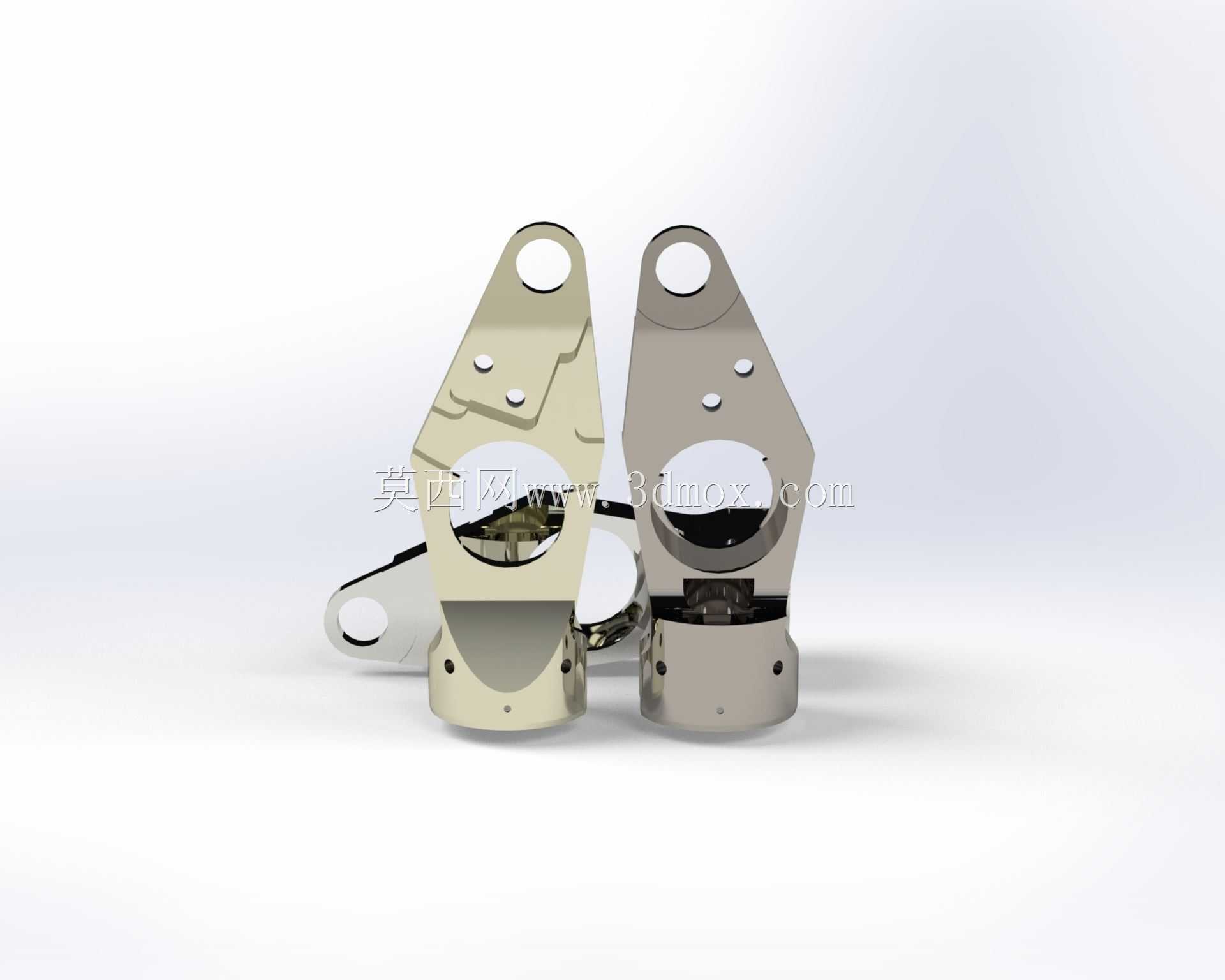

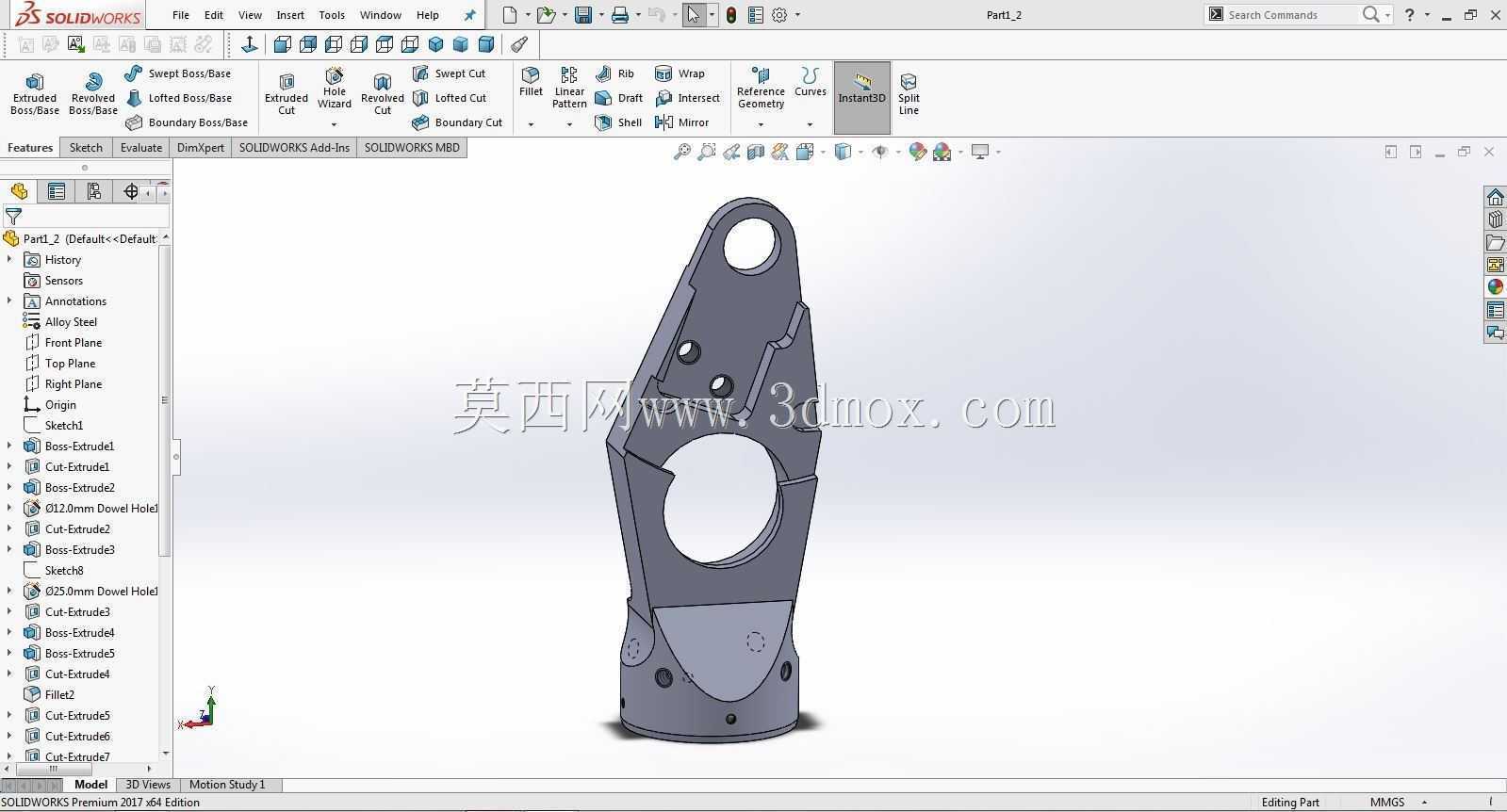

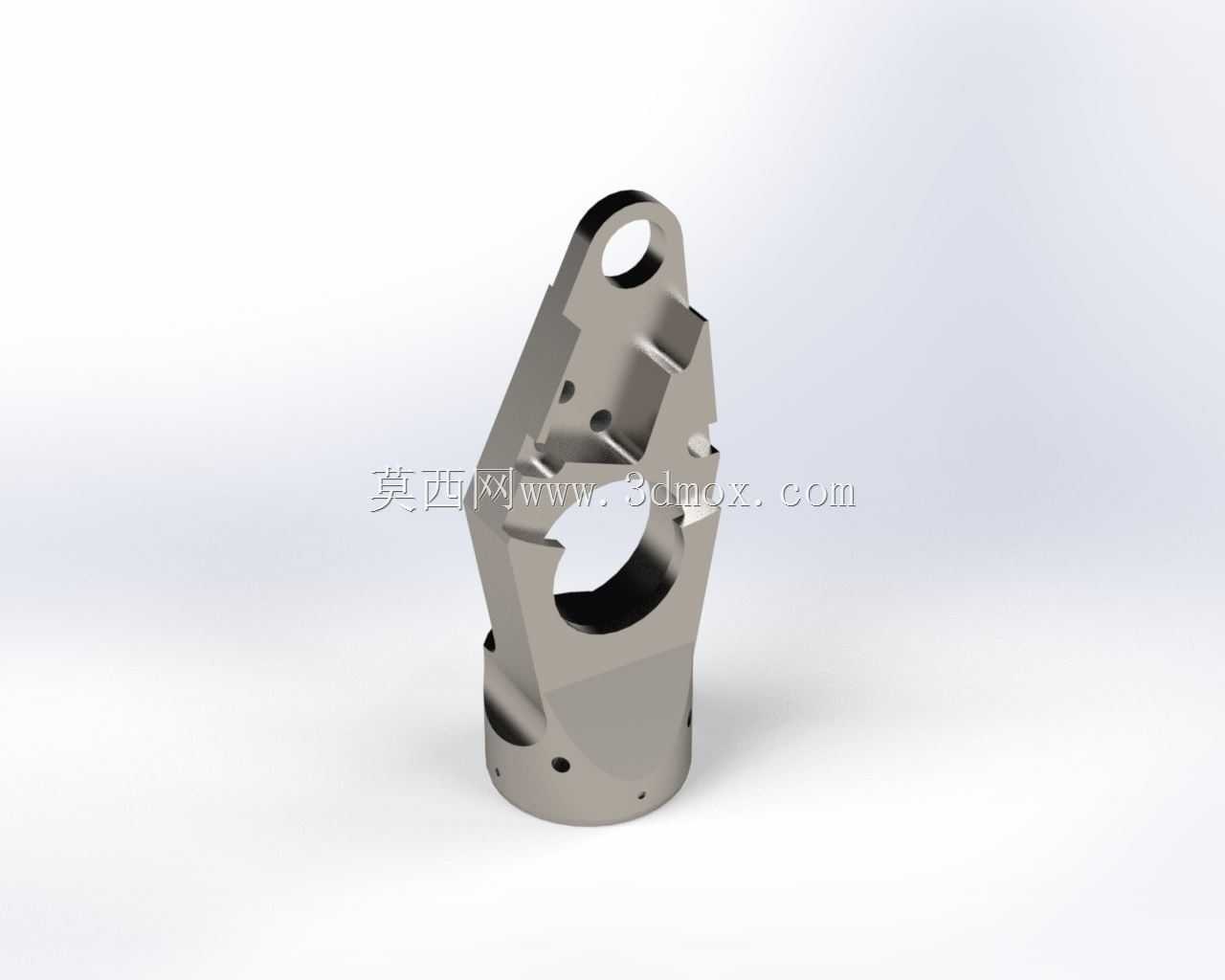

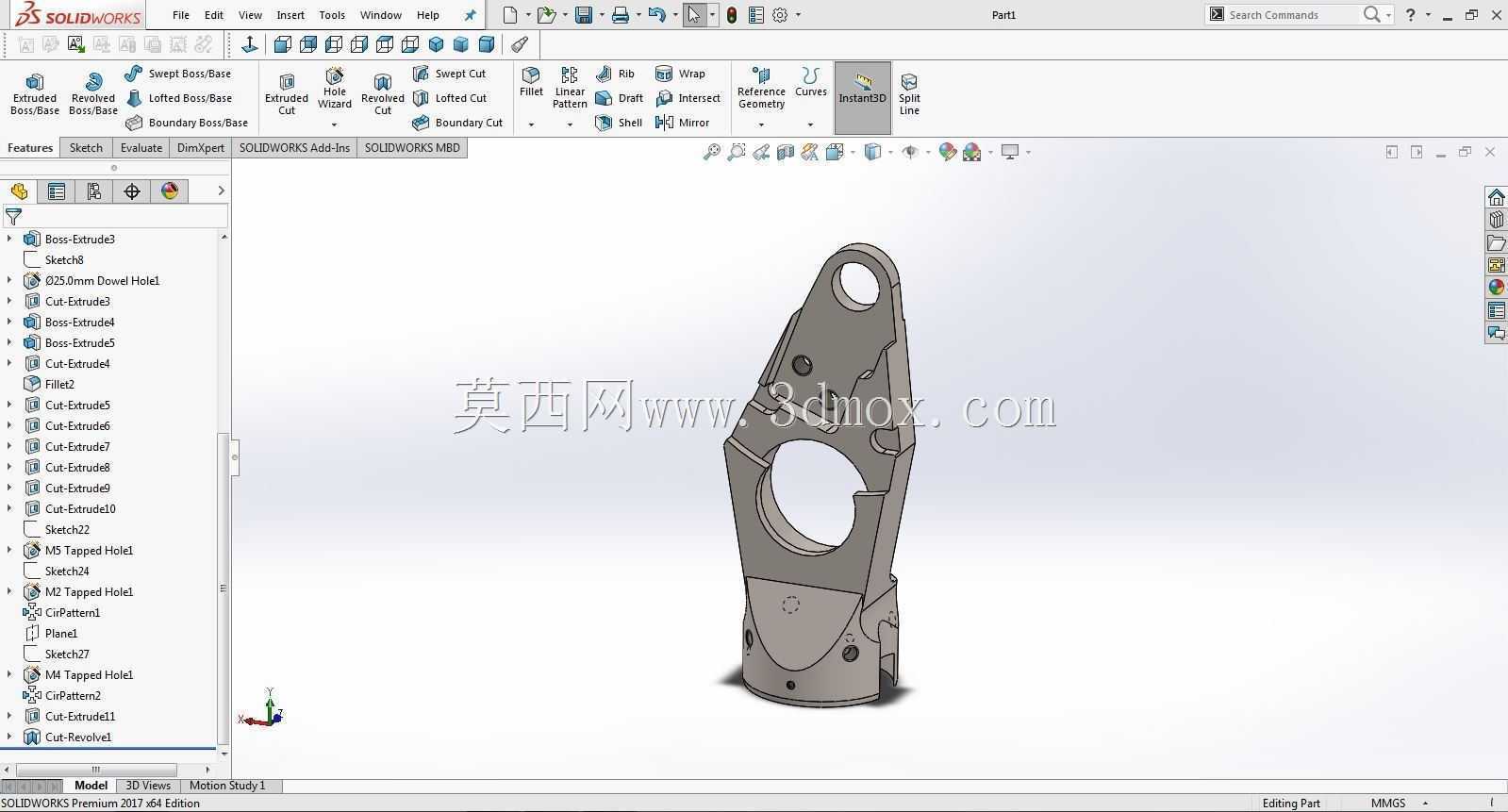

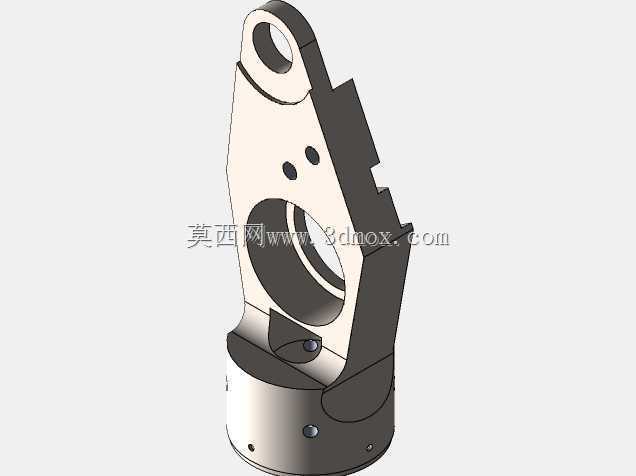

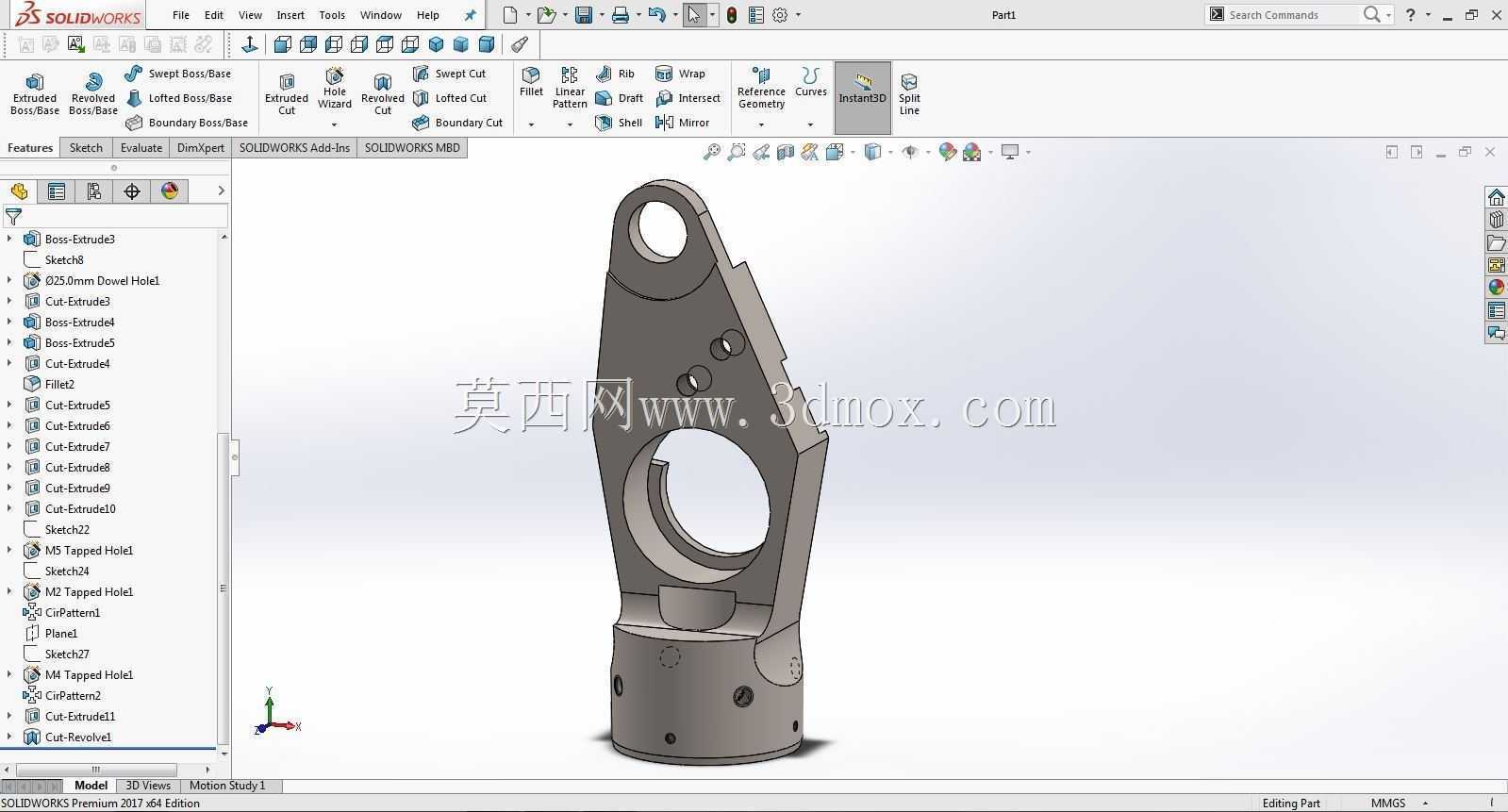

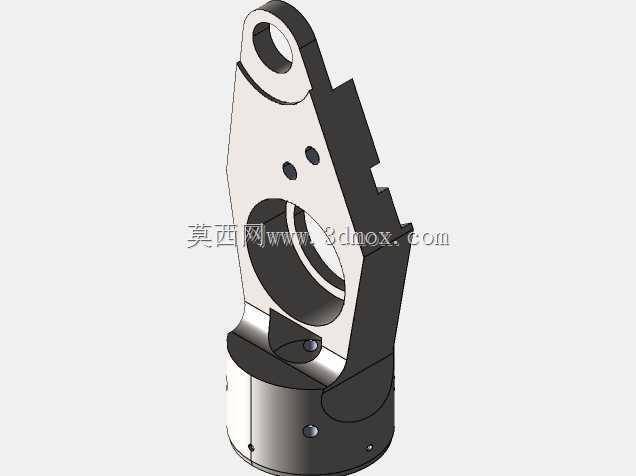

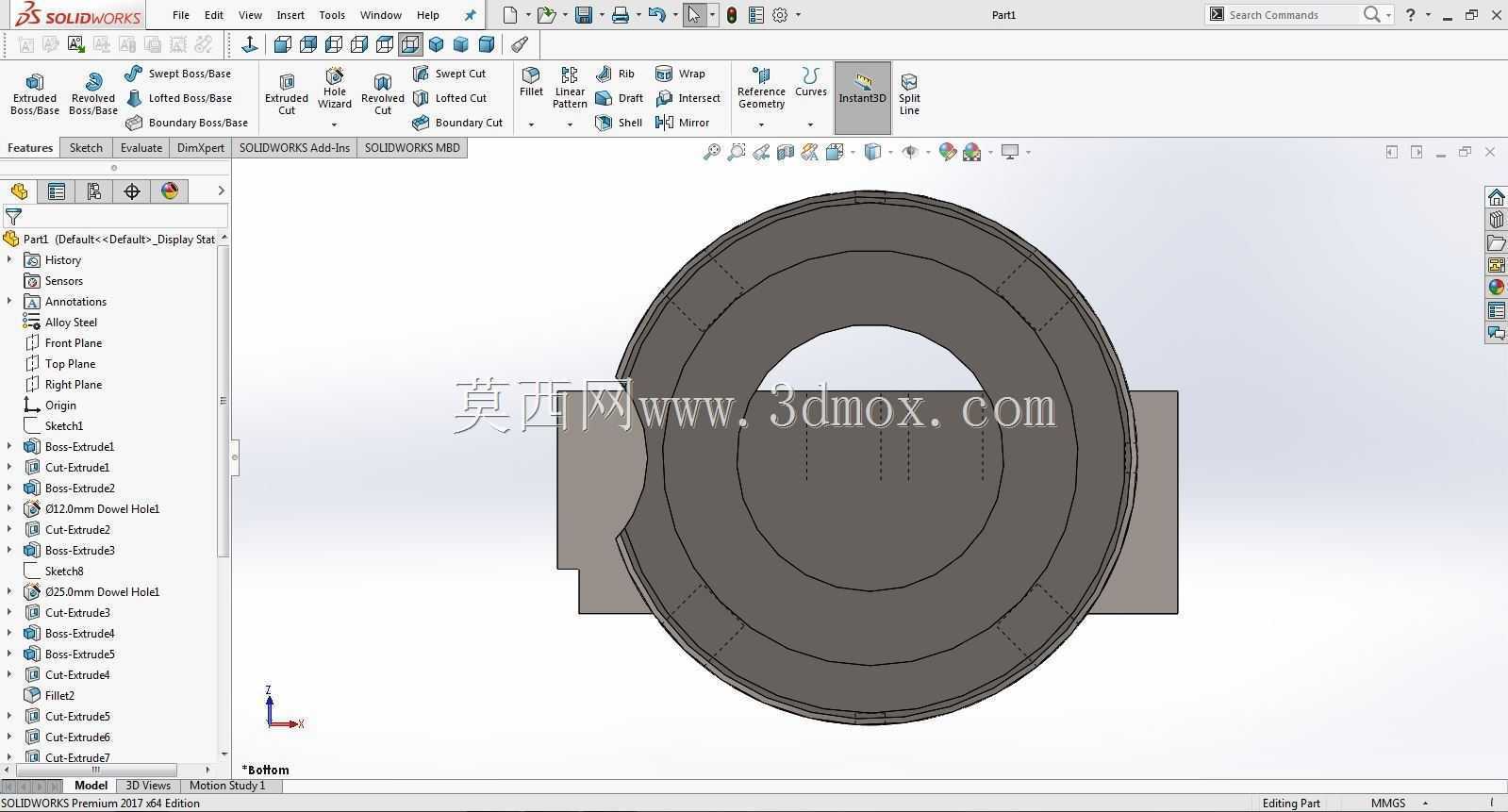

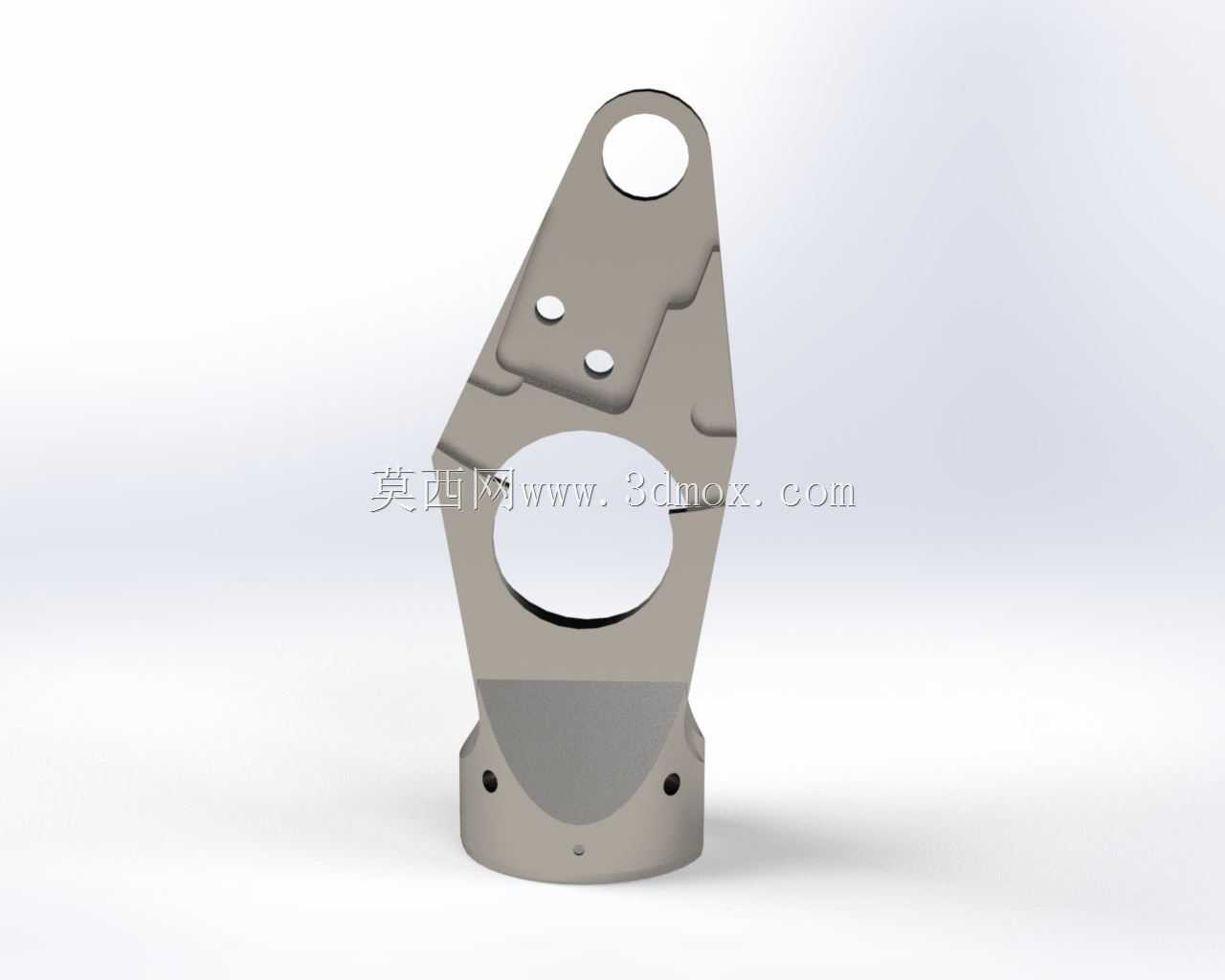

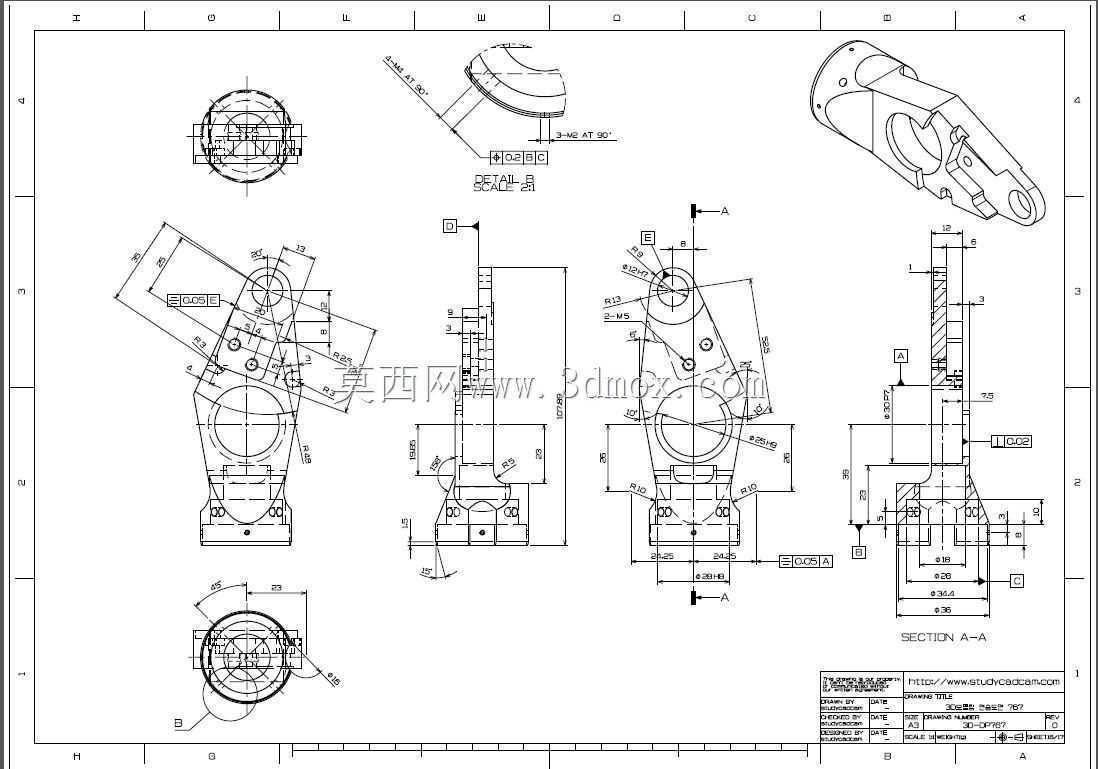

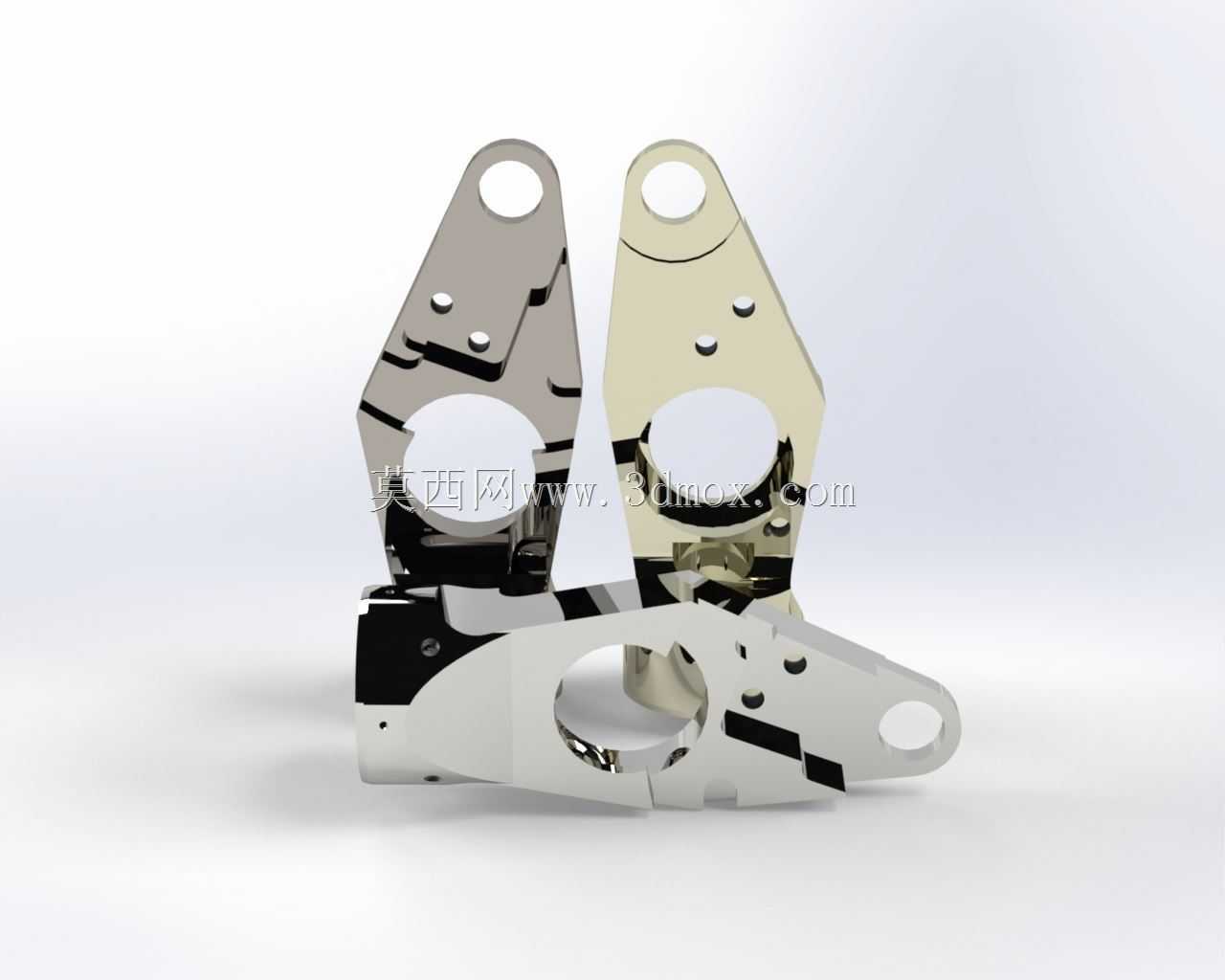

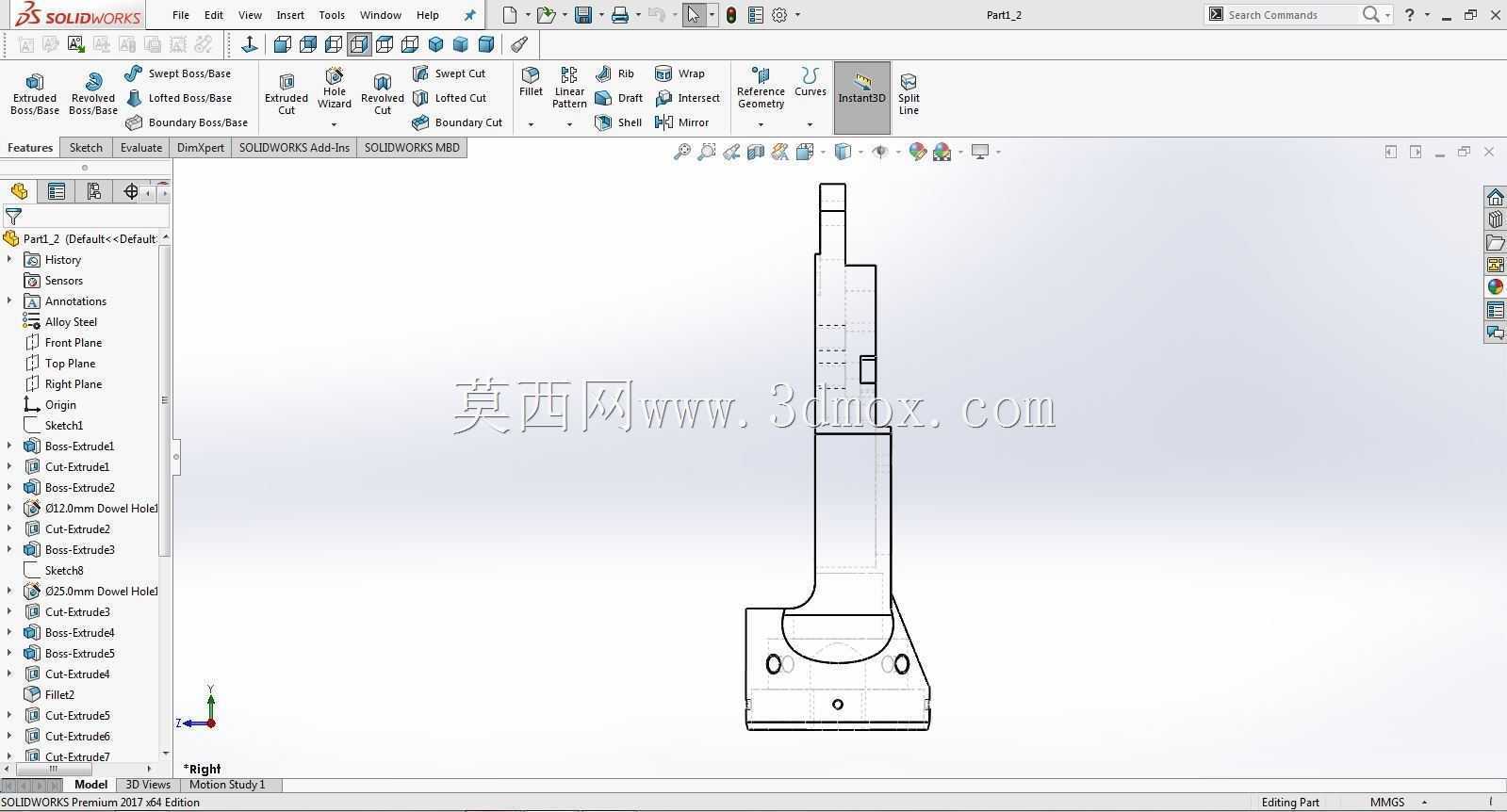

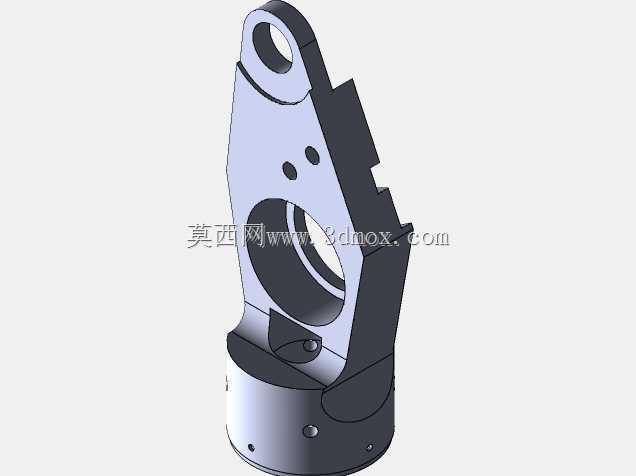

这类异形铰接支撑结构件,多应用在需要实现多自由度铰接限位、同时承担径向与轴向复合载荷的机械连接场景中,常见于工业自动化生产线的连杆传动末端、特种作业装备的可调支撑臂、小型工程机械的动作执行端连接部位,核心作用是在两个相对运动的构件之间建立稳定的铰接支点,同时通过自身的异形轮廓实现运动行程的硬限位,避免铰接副超出设计活动范围出现结构干涉或者载荷过载的情况。从结构功能上看,该构件下部为带均布安装孔的圆柱基座,安装时基座端面与配套安装面完全贴合,通过穿入基座圆周分布的小孔的紧固件实现周向与轴向的完全固定,安装边界需要预留至少基座直径1.2倍的平面操作空间,方便紧固件的拧紧作业,基座的圆柱面与安装座的定位孔采用小间隙配合,
配合公差控制在H7/h6区间,保证安装后基座不会出现径向窜动。构件上部的异形轮廓是功能实现的核心,顶部的单铰接孔用于穿接铰接销轴,和外部摆动连杆形成转动副,孔内可根据载荷需求加装自润滑衬套,降低转动过程中的磨损,延长铰接副的使用寿命;中部的大尺寸镂空圆孔一方面是为了避让穿过该构件的其他轴类零件,避免相邻运动构件出现运动干涉,另一方面也能在保证结构强度的前提下大幅降低构件自身重量,减少运动过程中的惯性载荷,提升铰接动作的响应速度。构件侧面分布的多个小孔与凸台结构,分别承担不同的功能,部分小孔是润滑油道的注油孔,可定期向铰接孔内注入润滑脂,维持转动副的润滑状态,部分凸台是运动限位面,当外部连杆摆动到设计极限角度时,
连杆上的对应挡面会与这些凸台接触,阻挡连杆继续超程运动,不需要额外加装外置限位块,让整体连接结构更加紧凑。在设计这类构件时,首先要明确铰接点的额定载荷,根据载荷大小计算铰接孔的销轴直径、基座的壁厚以及整体结构的抗弯截面模量,保证在最大冲击载荷下构件的变形量控制在0.02mm以内,不会出现塑性变形;其次要梳理相邻构件的运动包络线,反复核对构件外轮廓与运动件的间隙,最小安全间隙控制在1mm以上,避免加工误差或者装配误差导致运动过程中出现剐蹭;另外要兼顾加工工艺性,构件上的所有孔位尽量采用同轴或者垂直的布局,减少装夹次数,降低数控加工的难度,所有棱边都做0.5mm的倒角处理,去除加工毛刺,避免装配时割伤操作人员或者损坏密封件。
这类结构件的材质通常选用40Cr调质钢,表面做发黑处理提升防锈能力,在有轻量化需求的场景下也可以选用7075铝合金做硬质阳极氧化处理,在保证强度的前提下降低整体重量,适配高速运动的铰接场景。实际装配过程中,需要先将基座压入安装座的定位孔内,拧紧紧固件后检查铰接孔的同轴度,确保穿入销轴后转动顺畅无卡滞,再逐一检查各个限位面的位置是否符合设计行程要求,确认无误后再连接外部的摆动连杆,完成整个铰接副的装配。
