商用卷帘快门结构三维设计方案

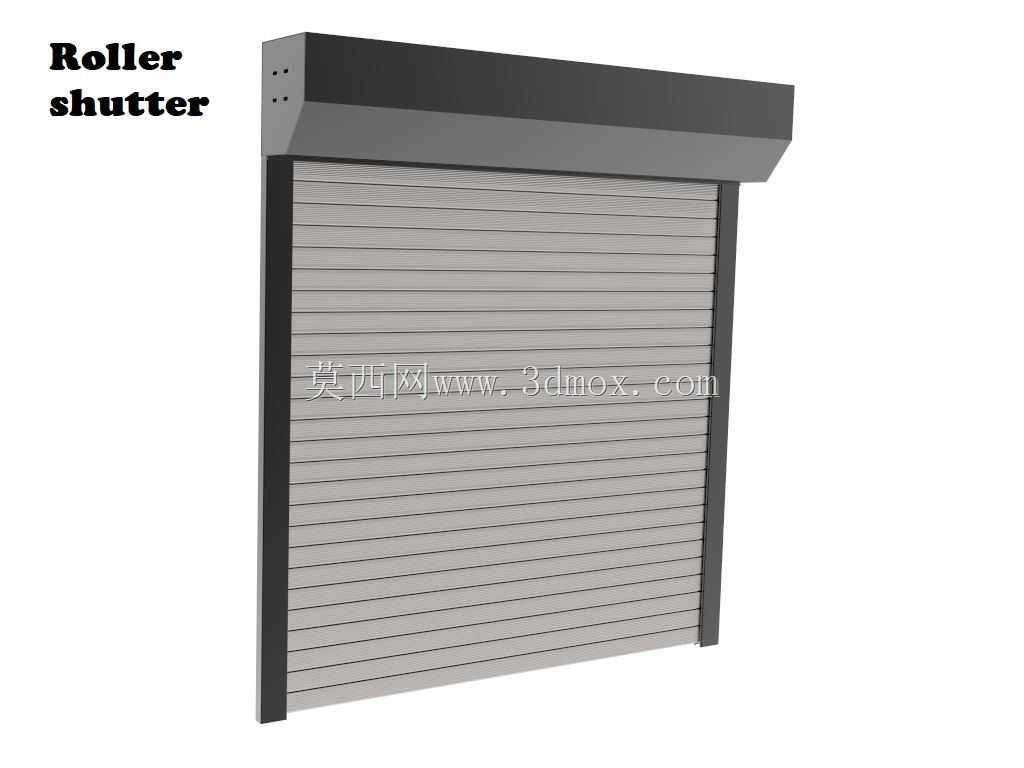

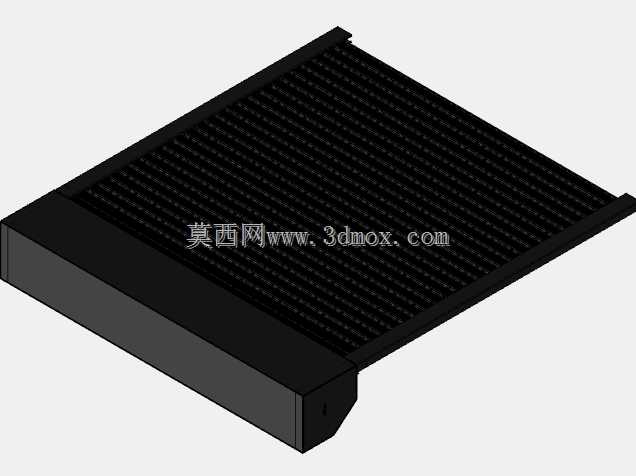

　　日常在临街商铺、工业厂房出入口、地下车库通道、仓储分区隔断位置，这类卷帘快门的应用覆盖率极高，不同于平开门、推拉门需要预留门扇开合的侧向空间，卷帘结构完全依托顶部卷轴完成收放，能最大化释放出入口的通行净高与横向宽度，尤其适合大跨度开口、层高受限的安装场景。从结构组成来看，整套卷帘快门分为外罩壳、帘片组、两侧导轨、驱动卷轴、底部密封梁几个核心部分，建模时优先拆分了各部件的装配干涉边界：顶部外罩壳采用折边金属结构，既承担卷轴的承重支撑作用，也能将收卷后的帘片完全包覆在内，避免积灰、异物卡滞的问题，罩壳的悬挑尺寸需要匹配帘片完全收卷后的卷径，预留15-20mm的安全间隙，防止帘片收卷过程中摩擦罩壳内壁产生异响或漆面磨损。

　　两侧导轨采用C型冷弯型材结构，建模时特意将导轨的入帘口做了1:10的扩口导向设计，帘片下行过程中即使存在小幅偏摆，也能顺着扩口顺滑嵌入导轨槽内，导轨槽的深度设置为帘片侧边搭接量的1.5倍，避免强风工况下帘片从导轨内脱出，导轨与墙体的安装面预留了膨胀螺栓的固定孔位，孔位间距按照600mm均匀排布，符合现场安装的受力要求。帘片组是整套结构的核心功能部件，本次建模采用的是横向互锁式金属帘片，单片帘片的两端做了圆弧卷边处理，相邻帘片通过卷边结构铰接，铰接间隙控制在0.3-0.5mm，既保证帘片弯曲收卷时的转动自由度，又不会因间隙过大出现帘片错位、透光漏缝的问题；帘片的正面做了微弧凸起造型，相比平面帘片抗冲击强度提升30%以上，遇到外力撞击时能通过微变形分散应力，避免帘片出现永久性凹陷。

　　底部密封梁采用加厚金属型材，内部填充配重块，保证帘片下行过程中能依靠自重顺畅落位，梁底嵌入橡胶密封条，关闭状态下能贴合地面，阻隔灰尘、蚊虫、雨水渗入室内，同时缓冲帘片落底时的刚性冲击。设计过程中重点校核了几个关键尺寸边界：首先是帘片完全收卷后的卷径计算，根据帘片总厚度、单片曲率半径，核算出对应门洞高度下的卷轴最小直径，避免卷轴直径过小导致帘片反复弯折出现金属疲劳断裂；其次是导轨与帘片的配合间隙，单侧预留2mm的滑动间隙，既不会因间隙过小出现卡滞，也不会因间隙过大导致帘片晃动产生噪音；另外顶部罩壳的安装高度需要匹配建筑门洞的过梁位置，罩壳底部与门洞上沿的间隙控制在10mm以内，保证帘片下行时能完全覆盖门洞开口，不留安全缝隙。

　　从实际使用场景的适配性来看，这套结构可以根据门洞宽度调整帘片的型材厚度，宽度3米以内的商铺门洞可以采用0.6mm厚度的彩钢帘片，宽度3-5米的厂房门洞则更换为0.8-1.0mm厚度的镀锌钢帘片，搭配对应的管状电机或外挂式驱动机构，就能满足不同载荷的启闭需求；导轨的安装方式也做了兼容设计，既可以采用外挂式安装在建筑墙体表面，也可以做预埋式安装嵌入墙体抹灰层内，适配不同的装修风格要求。建模过程中所有配合面都按照实际装配公差做了偏移处理，比如帘片铰接处的转动副、卷轴与罩壳轴承位的配合、导轨与帘片的滑动配合，都还原了真实加工装配的公差要求，不是无间隙的理想模型，能直接用于后续的工程出图、结构校核、运动仿真，也可以作为同类型产品改型设计的基础模板，调整帘片造型、导轨尺寸、罩壳外形就能快速衍生出不同规格的卷帘产品。
