手动闸板启闭渠道截流装置结构设计

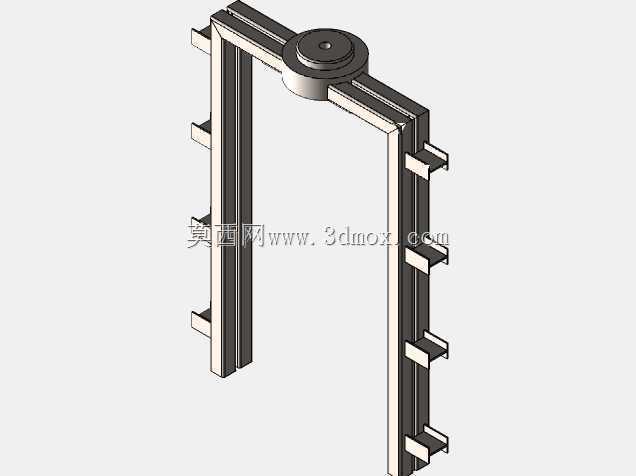

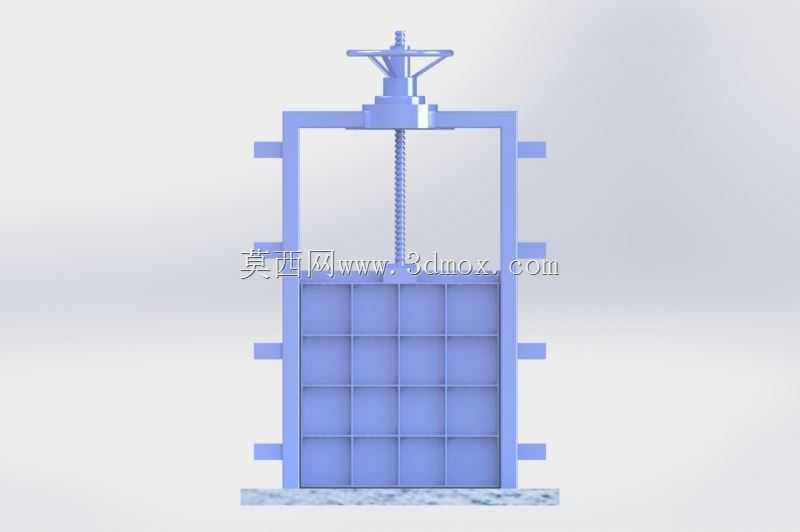

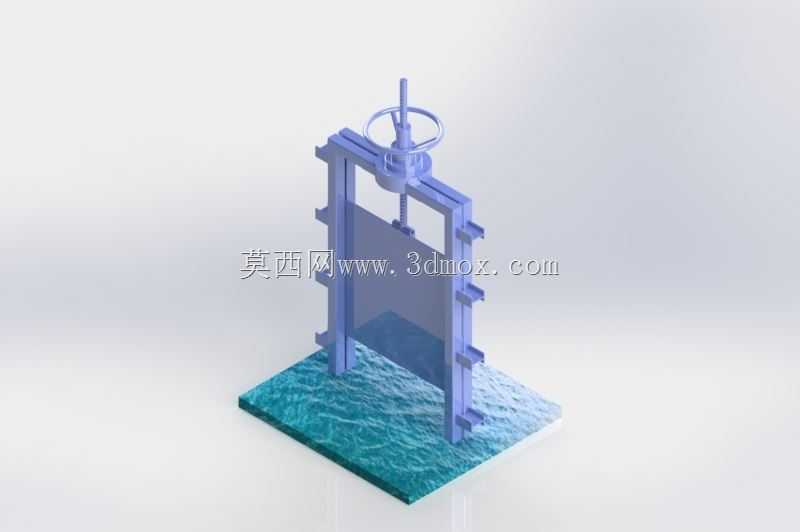

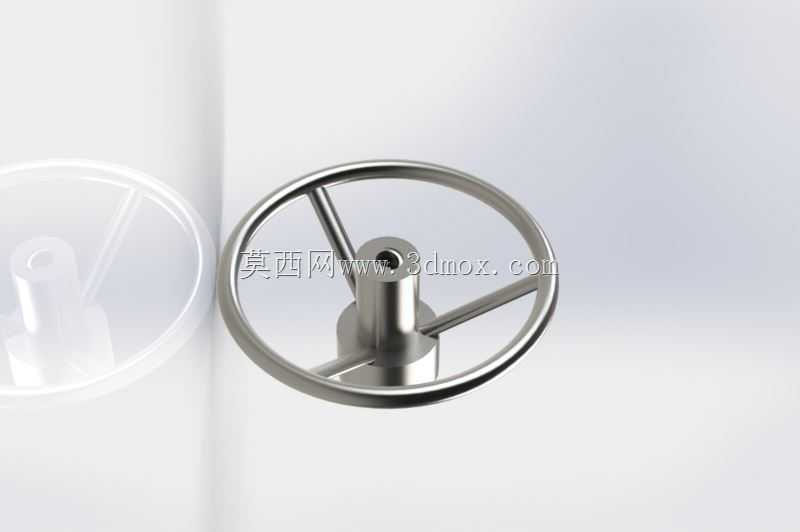

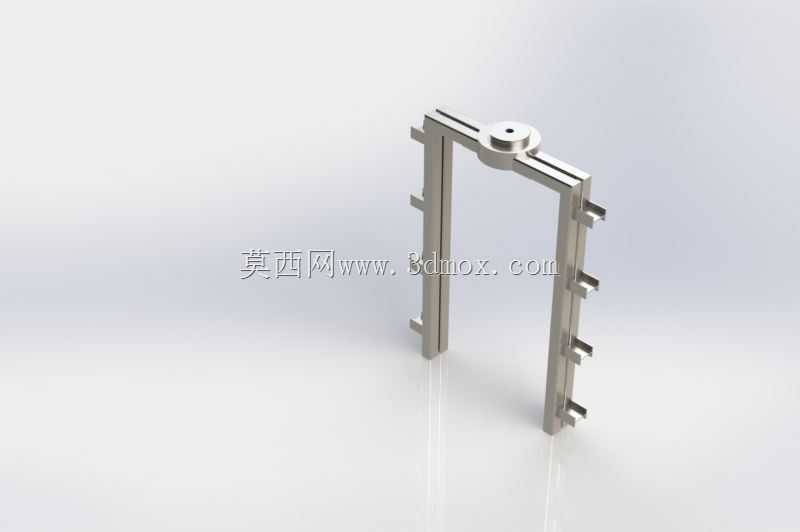

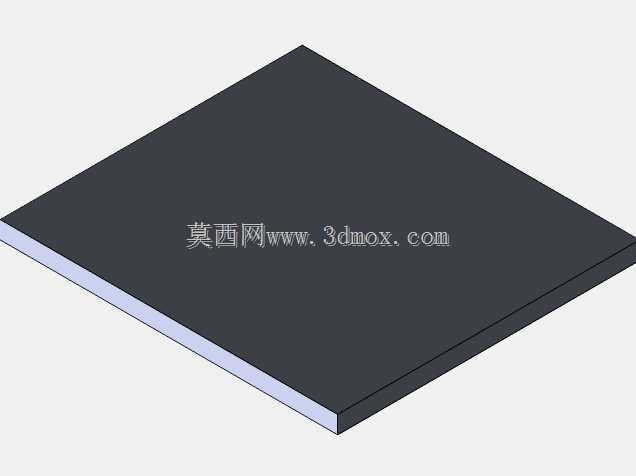

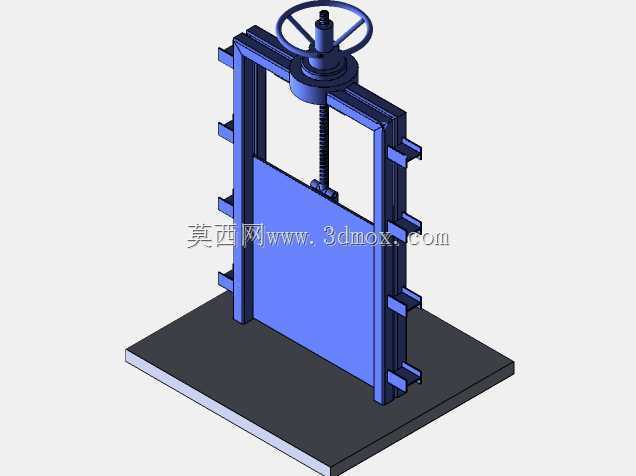

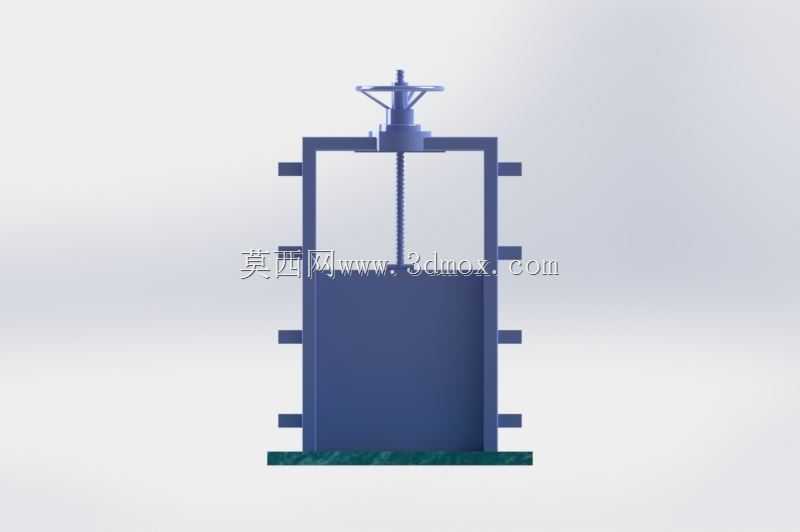

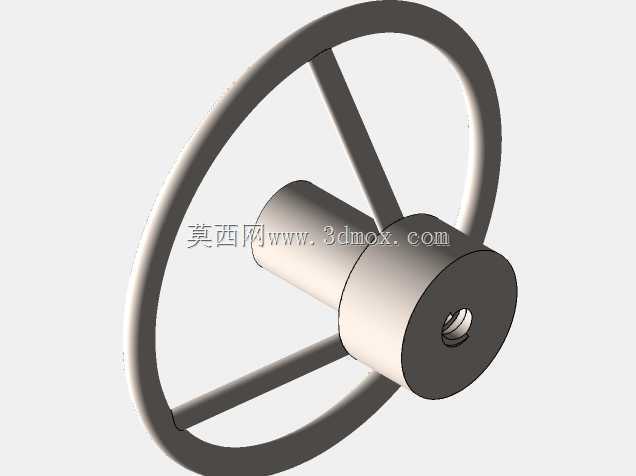

　　在农田灌排、市政雨污分流、小型水利枢纽的明渠输水场景中，这类手动启闭的闸板截流装置是应用频次极高的水工构件，核心作用是通过闸板的垂直升降完成渠道通断控制、水位调节，相比电动启闭结构，它不需要外接动力源，在偏远灌区、无供电配套的郊野排涝点位适配性极强，日常运维仅需定期检查丝杆润滑状态与密封面磨损情况，维护成本远低于电动、液动驱动的同规格闸阀。从结构设计逻辑来看，整个装置采用框架式承载结构，两侧的立式导向立柱直接与底部安装基座连为一体，基座预留了与渠道混凝土衬层锚固的螺栓孔位，安装时需要保证基座平面与渠道过水断面的垂直度偏差不超过千分之二，避免闸板升降过程中出现卡滞、密封面偏磨的问题。顶部的手轮通过梯形丝杆传动副连接闸板，

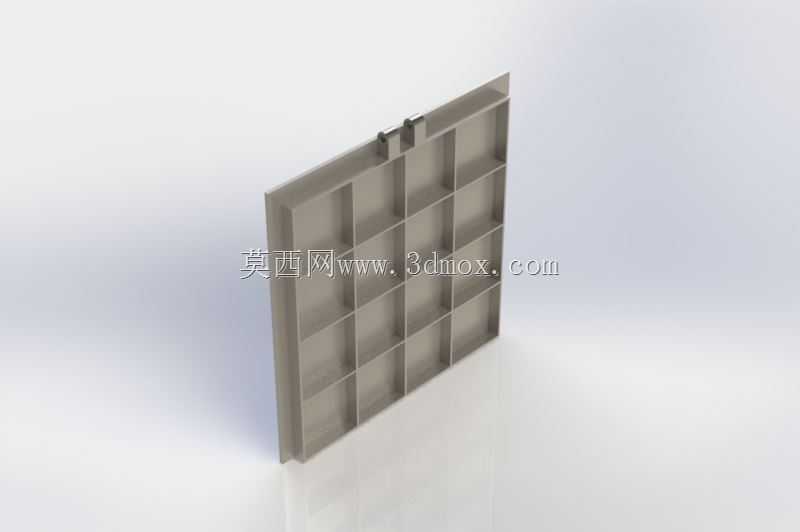

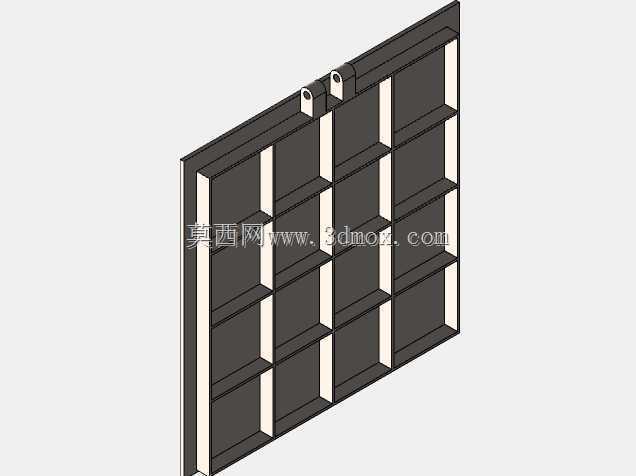

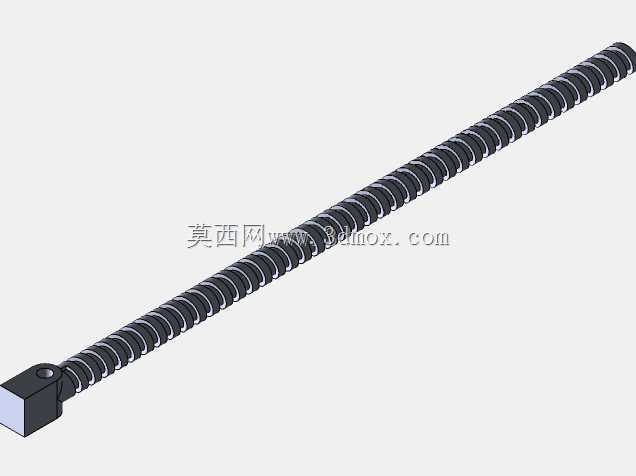

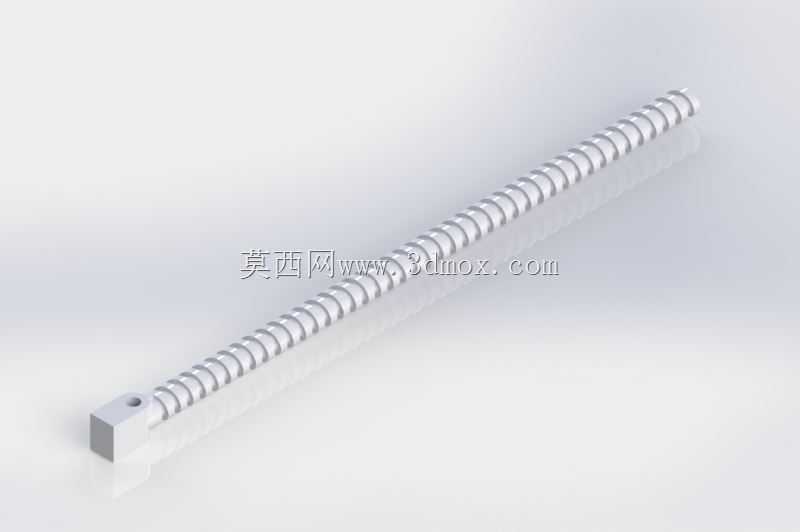

　　梯形丝杆选用Tr30×6规格，具备自锁特性，当手轮停止转动时，闸板可以在任意开度位置保持锁止，不会因为水流侧向推力出现自行滑移，这一特性对于需要长期保持固定开度的水位调节场景尤为重要，不需要额外加装锁止机构就能满足工况要求。闸板本体采用平板式结构，两侧嵌入导向立柱的滑槽内，滑槽内预留了密封条安装槽，装配时嵌入丁腈橡胶密封条，当闸板完全落下时，密封条与闸板侧面、底面紧密贴合，截流状态下的渗漏量可以控制在每米密封长度0.1L/min以内，满足灌排渠道的截流密封要求。从安装边界尺寸来看，这类适配0.5m宽度明渠的闸板装置，整体框架宽度为720mm，导向立柱高度为950mm，基座沿水流方向的长度为480mm，

　　安装时需要在渠道两侧的混凝土挡墙顶部预留对应尺寸的安装台，台面上的锚固螺栓采用M16膨胀螺栓，埋入混凝土层的深度不小于120mm，保证装置承受水流冲击时不会出现移位。手轮的操作高度设置为距离安装基面1100mm，符合成年人站立操作的人体工程学要求，启闭全程的操作力不超过150N，单人即可完成全开、全关操作，不需要额外借助加力杆。在实际工况应用中，这类装置还可以根据渠道的过水断面尺寸调整闸板的宽高参数，比如针对0.8m宽度的灌渠，可以将框架宽度调整至1020mm，对应加大丝杆直径至Tr36×6，保证闸板升降过程中的传动刚度，避免大尺寸闸板在水压作用下出现变形。设计过程中需要重点校核导向立柱的抗弯强度，当闸板处于半开状态、

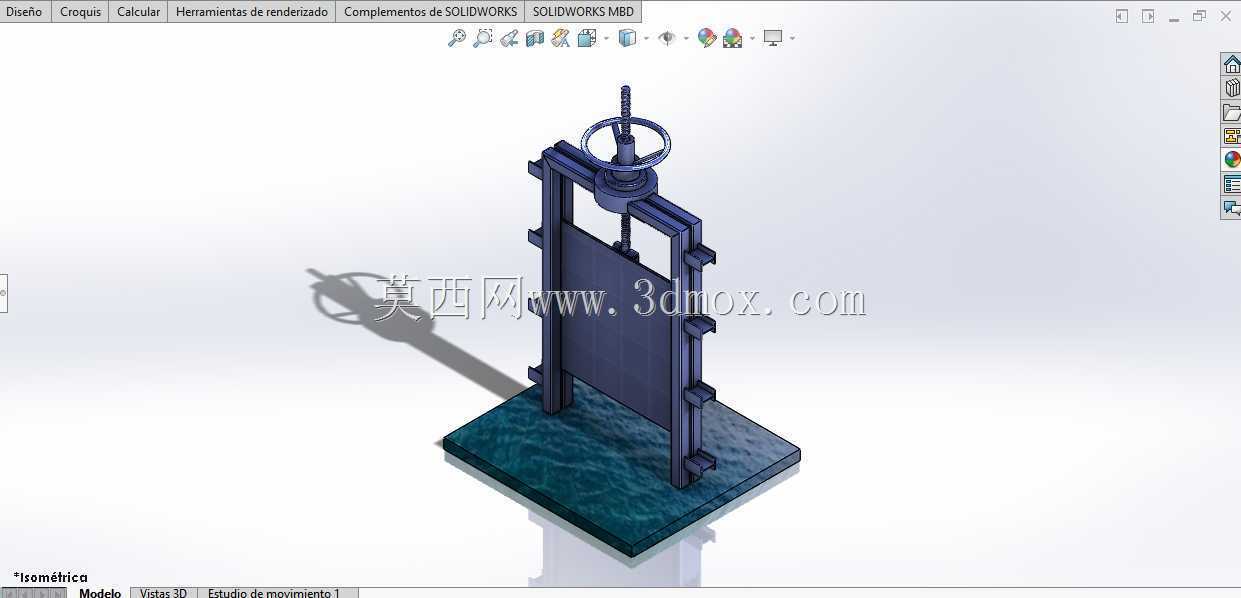

　　渠道水位达到设计最高水位时，水流对闸板的侧向推力会全部传递到两侧导向立柱上，此时立柱的最大挠度不能超过1mm，否则会导致闸板与滑槽的间隙变大，不仅会增加渗漏量，还可能在长期冲击下出现结构疲劳。另外，丝杆的外露部分需要加装防尘护套，避免户外环境下的泥沙、灰尘附着在丝杆螺纹上，加剧传动副的磨损，护套采用可伸缩的橡胶波纹管结构，随闸板升降同步伸缩，不影响正常的启闭操作。底部基座与渠道混凝土层的接触面需要加装橡胶密封垫，安装时在密封垫表面涂抹防水密封胶，避免装置底部与渠道衔接处出现渗漏，影响截流效果。在三维建模过程中，需要重点还原导向滑槽与闸板的配合间隙，单边间隙控制在0.5-0.8mm之间，既保证闸板升降顺畅，又不会因为间隙过大导致密封条过度挤压磨损；同时要还原梯形丝杆的螺纹牙型，保证手轮、丝杆螺母、闸板连接部位的装配关系准确，方便后续直接导出工程图用于生产加工。这类装置相比传统的铸铁闸门，整体结构更轻量化，安装运输更便捷，对于小型水利项目、农田改造项目来说，综合成本更低，且备件通用性强，丝杆、密封条等易损件都可以直接采购标准件替换，不需要定制加工，大幅降低了后期运维的难度。
