六角实心内螺纹紧固螺母结构设计

　　在各类机械装配、钢结构连接、电力设备安装、工装夹具搭建场景中，六角螺母是应用覆盖范围最广的螺纹紧固连接件之一，这款实心六角螺母的结构设计，完全围绕通用紧固场景的受力需求展开，没有多余的冗余结构，所有尺寸参数都匹配常规公制螺纹的装配公差要求。从实际使用场景来看，这类螺母常和同规格外螺纹螺栓、螺柱配合使用，实现两个或多个带通孔零件的压紧固定，小到电子设备内部结构件锁附，大到重型机械设备的机架拼接、输油管路法兰对接、输电铁塔构件连接，只要存在螺纹紧固需求的场景，几乎都能见到这类六角实心螺母的身影。设计过程中首先确定的是六角外形的对边尺寸，这个尺寸直接决定了装配时扳手的适配规格，对边宽度的公差控制在h12级别，既保证普通开口扳手、

　　套筒扳手能顺利卡入，又不会因为配合间隙过大导致拧动时出现打滑、棱角磨损的问题；六角的倒角设计做了两端30度倒角处理，一端倒角方便螺纹旋入时快速对准外螺纹牙型，避免起始牙错位导致的螺纹咬死，另一端倒角可以去除加工后的锐边毛刺，防止装配时划伤操作人员手部，也能避免螺母端面和被连接件表面接触时出现应力集中压痕。内螺纹的加工精度选用6H级公差，这是通用机械紧固场景最常用的螺纹公差等级，既能保证和6g级外螺纹配合时的旋合顺畅度，又能保证螺纹牙的接触面积足够，在额定预紧力下不会出现滑牙失效。实心结构的设计是这款螺母的核心特点，和薄螺母、开槽螺母等特殊结构螺母不同，实心结构的螺母整体厚度尺寸按照螺纹公称直径的0.8倍设定，

　　足够的壁厚可以保证螺纹旋合圈数达到8-10圈，在承受轴向拉力、横向剪切力的时候，每一圈螺纹牙的受力分布更均匀，不会因为最外侧几圈螺纹受力过载出现牙型断裂。很多现场装配的反馈里，薄螺母在重载振动场景下容易出现螺纹脱扣，本质就是旋合圈数不足，牙型总承载面积不够，这款实心螺母的厚度设计刚好规避了这个问题，同时六角外形的六个受力面在拧动时受力对称，不管是手动扳手拧紧还是气动扳手定扭矩打紧，都不会出现偏载导致的螺母变形。从安装边界来看，这款螺母的外接圆直径比对边尺寸大15%左右，设计时已经考虑了装配空间的预留需求，只要被连接件上的螺栓过孔直径比螺纹公称直径大1-2mm，螺母端面和被连接件表面的接触面积就足够，

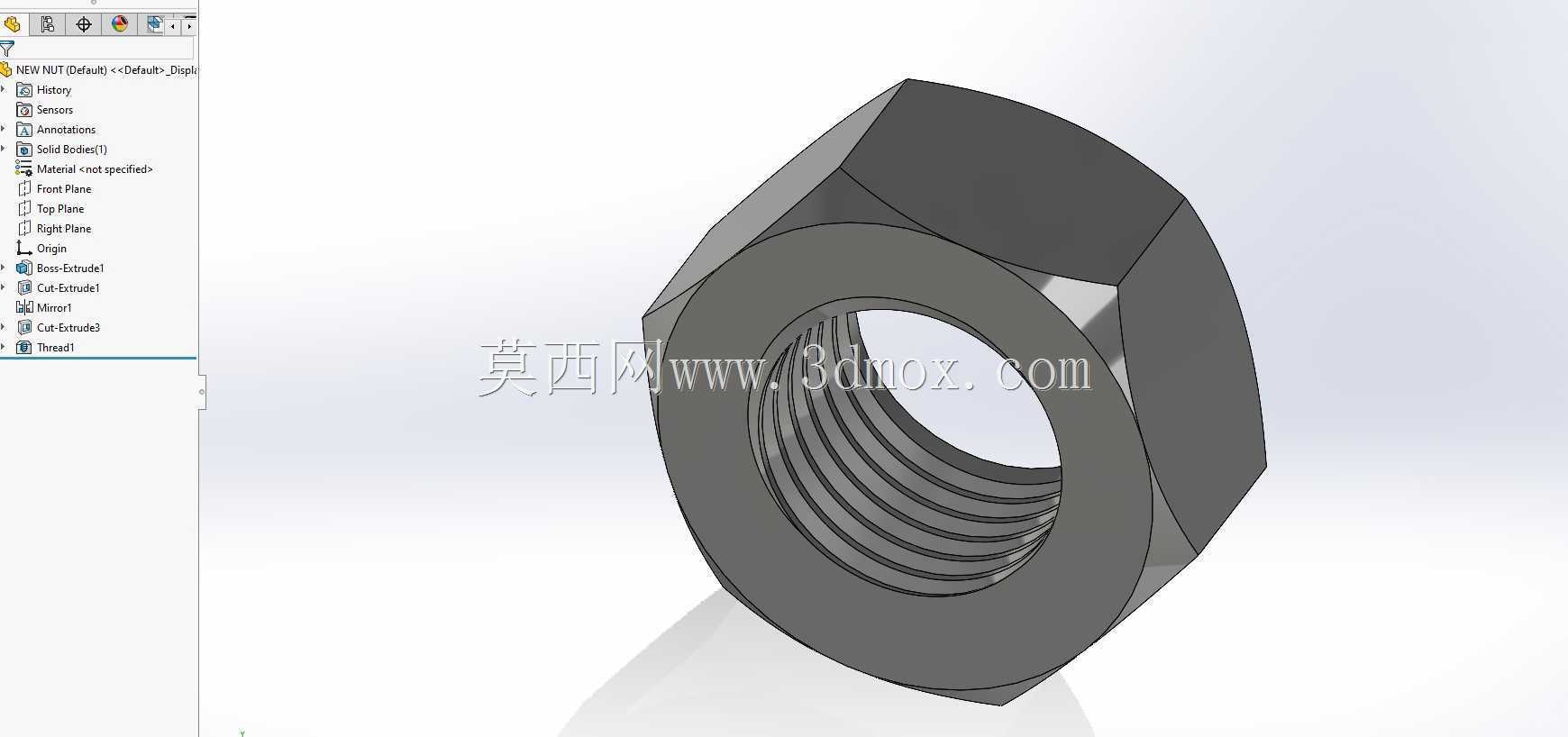

　　不需要额外加装平垫圈也能保证压紧力均匀分布，当然在有防松需求的振动场景下，也可以配合弹簧垫圈、止动垫片使用，螺母的端面平面度控制在0.1mm以内，和垫片的贴合面不会出现间隙，能保证防松元件的作用正常发挥。很多新手建模时容易忽略螺母螺纹收尾的结构，这款模型在螺纹末端做了不完整牙的收尾过渡，和实际车削加工、攻丝加工的工艺特征完全一致，不会出现螺纹直接在螺母端面截断的不符合加工逻辑的结构；六角棱边做了0.2mm的小圆角处理，对应实际加工过程中的去毛刺工序，也避免热处理过程中锐边位置出现应力集中开裂的问题。在材料适配性上，这个结构可以直接适配碳钢、不锈钢、铜合金等多种常用紧固件材料，不需要修改结构尺寸，只要根据使用场景的强度、防腐需求更换对应材料即可，比如户外电力设备安装场景用304不锈钢材质的该款螺母，就能满足长期户外防腐蚀的需求，车间设备重载紧固场景用45号钢调质处理的该款螺母，就能达到8.8级的强度等级要求。和法兰螺母、盖形螺母等特殊螺母相比，这款实心六角螺母的结构最简单，加工成本最低，通用互换性最强，是所有紧固件里备货量最大、应用场景最杂的品类，建模时严格遵循了公制紧固件的外形尺寸规范，所有结构特征都对应实际加工工艺，没有出现工艺无法实现的悬空结构、锐角薄壁结构，不管是用来做装配仿真的干涉检查，还是做设备BOM清单的元件选型参考，或是出加工图纸指导生产，这个模型的结构精度都能满足使用要求。
