球头式快速挂接锁紧销轴结构设计

　　在农用机械牵引、小型起重设备吊点快装、工业拖车接驳这类需要频繁拆装连接副的作业场景里，传统圆柱销配合开口销的固定方式，每次拆装都需要额外工具插拔锁止件，在户外泥泞、高空作业这类操作空间受限的工况下，拆装效率极低，还容易出现锁止件遗失导致连接失效的风险。这款球头挂接销的设计，正是针对这类快拆快装的连接需求做的结构优化，从实际使用的痛点出发调整了各段的结构比例与锁止逻辑。

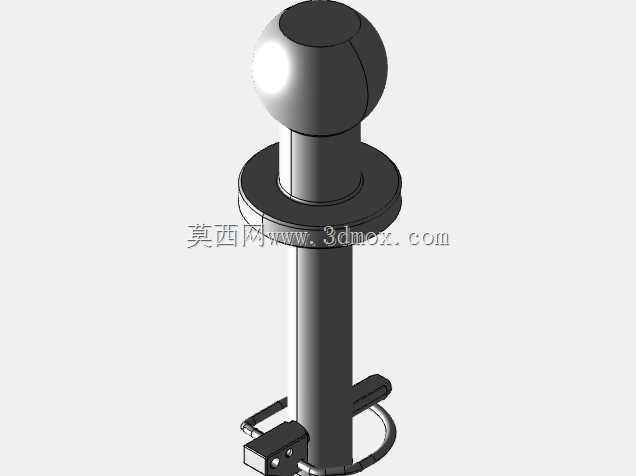

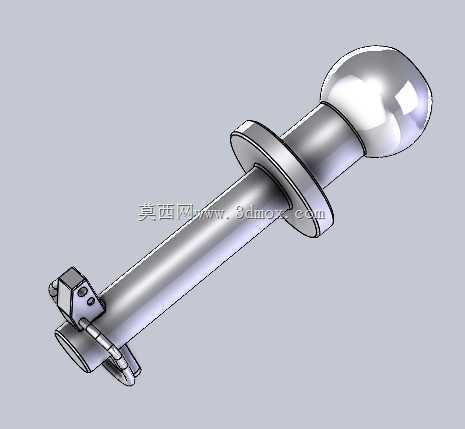

　　从结构功能来看，销体主体采用等直径圆杆作为承载段，这部分的直径匹配常用的牵引耳板、吊点挂座的安装孔公差，表面做了高光洁度处理，减少插拔时的摩擦阻力，即使耳板孔存在轻微的锈蚀或杂物附着，也能顺利插入。销体一端设计为整球形端头，球面的圆弧过渡一方面在插入挂接孔时能起到自动导正的作用，不需要操作人员反复对齐孔位，尤其是在视线受阻的作业位置，靠球面的滑入就能顺利完成对位；另一方面球形端头在挂接完成后，能承受一定角度的偏载，当牵引或起吊过程中两个连接件出现相对角度偏转时，球面不会像平端头销那样出现棱边卡滞，能自适应小角度的位置偏移，避免销体受额外的弯曲应力。

　　销体靠近球头端设置了一体式的限位凸缘，凸缘的外径大于安装孔直径，插入销体时凸缘会贴靠在外侧耳板表面，起到轴向定位的作用，控制销体的插入深度，保证另一端的锁止结构能准确对位到耳板外侧的锁止位置，不会出现插入过深导致锁止件无法安装，或是插入过浅导致连接副存在窜动间隙的问题。凸缘与球头之间预留了小段光杆，这部分是作为挂接时的承载接触面，匹配挂座的U型槽宽度，保证挂接后接触面受力均匀，不会出现应力集中在凸缘棱边的情况。

　　销体另一端的锁止结构采用了弹簧驱动的自动复位锁片设计，锁片通过销轴铰接在销体端部的开槽内，内置的弹簧会始终将锁片顶出至销体直径范围外，当销体插入安装孔时，孔壁会压下锁片使其与销体外圆齐平，顺利穿过孔位，当销体插入到位后，锁片到达耳板外侧位置，失去孔壁的约束就会自动弹开，挡在耳板外侧，和另一端的球形端头、限位凸缘配合形成双向的轴向限位，不需要额外安装开口销或是卡簧，插入即完成锁止，整个安装过程只需要单手推送销体就能完成，大幅缩短了挂接操作的时间。拆卸时只需要按压锁片使其收回至销体开槽内，就能直接拔出销体，全程不需要额外工具，即使佩戴劳保手套也能顺利操作。

　　从安装边界尺寸来看，这款挂接销的有效承载长度匹配常用的10-50mm厚度的双片耳板连接结构，锁片弹开后的伸出长度足够覆盖常规耳板的安装平面，不会因为耳板表面存在焊接凸起或是轻微变形就导致锁止失效。销体的整体长度控制在合理范围内，不会因为过长导致安装后与周边部件发生运动干涉，球形端头的直径略大于销体直径，既保证了导正效果，也不会因为端头过大导致需要扩大挂接座的导入槽尺寸，能直接适配现有多数标准挂接座的安装尺寸，不需要对原有设备的挂接结构做改造就能直接替换使用。

　　在实际工况适配性上，这款挂接销的结构没有细小的零散零件，锁止结构完全集成在销体内部，不会出现零件脱落遗失的问题，在户外扬尘、淋雨的作业环境下，弹簧与铰接位置的缝隙做了避让设计，泥沙不容易进入结构内部造成卡滞，日常维护只需要定期在铰接点滴注润滑油就能保证锁止动作顺畅。承载方面，销体整体采用等强度设计，各段的截面尺寸都经过受力校核，能承受额定的牵引拉力与起吊载荷，当承受冲击载荷时，球形端头的圆弧结构能分散部分冲击应力，减少销体出现剪切断裂的风险。相比传统的带孔圆柱销，这种结构的挂接销在频繁拆装的作业场景下，能减少至少七成的拆装操作时间，同时避免了因为锁止件漏装、遗失导致的连接脱开安全隐患，在农用拖拉机挂接农具、车间起重工位挂接吊具、厂区周转拖车连接牵引杆这类场景下都能适用。
