户外立柱式太阳能庭院照明灯设计

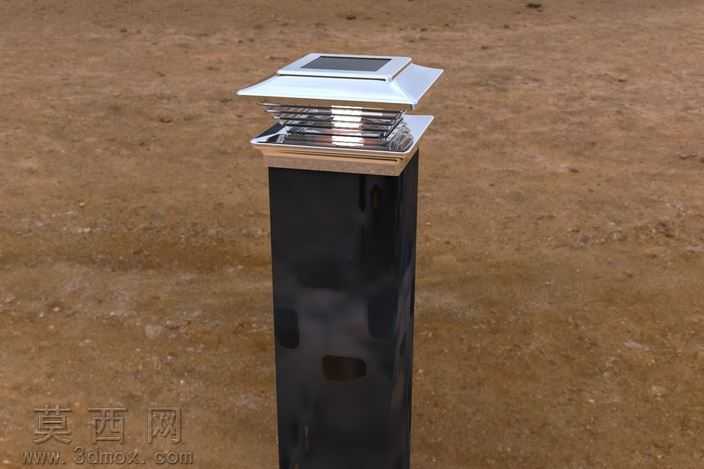

本作品为户外立柱式太阳能庭院灯的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底部立柱结构入手，将立柱设定为方形截面的中空型材结构，预留内部走线空间与顶部灯体的安装定位卡槽，建模过程中严格把控各部件的装配公差，确保立柱与顶部灯座的配合面完全贴合，无错位缝隙。顶部灯体部分采用分层式结构设计，最上层为太阳能电池板安装位，建模时将电池板嵌入不锈钢压边的方形顶盖内，顶盖做微坡度坡面设计，可避免户外使用时积水积灰，提升太阳能板的受光效率；顶盖下方设置多层散热格栅结构，格栅采用抛光不锈钢材质建模，每一片格栅的间距、厚度都经过参数化调整，既保证LED光源工作时的空气流通散热效果，又兼顾外观的精致层次感；格栅下方为光源安装腔，预留LED灯板与驱动电路的安装空间，灯体底部设置与立柱匹配的插接定位结构，方便现场快速装配。材质渲染阶段，立柱部分采用磨砂黑金属材质，添加细微的颗粒质感与轻微的使用痕迹贴图，还原户外金属立柱的真实质感；顶部不锈钢部件分别赋予镜面抛光与拉丝两种金属材质，散热格栅采用镜面不锈钢，反射周围环境光提升精致度，顶盖压边采用拉丝不锈钢，提升耐磨耐刮的视觉感受；太阳能电池板表面赋予深蓝色钢化玻璃材质，添加轻微的反光与网格纹理，还原光伏板的真实外观。设计思路上围绕户外庭院使用场景展开，整体造型简约方正，适配别墅庭院、园区步道、小区公共区域等多种户外场景，无需外接市电的太阳能供电结构降低了安装布线成本，分层式的灯体结构兼顾了散热、防水、受光多重功能需求，建模过程中所有部件均做可拆件设计，方便后续导出工程图用于生产开模，各部件的连接位置均预留螺丝孔位与防水胶圈安装槽，确保成品的户外防水性能可达到IP65标准，满足长期户外使用的可靠性要求。
