DIN404标准开槽六角螺钉全套规格设计

　　在低压电气柜、户外计量箱、防爆接线盒这类需要频繁开启检修、同时对防拆有一定要求的电气连接场景里，普通开槽盘头螺钉或者外六角螺钉往往存在适配性不足的问题：盘头螺钉的头部承压面太小，在薄钣金安装位容易压溃漆面甚至板材，普通外六角螺钉虽然拧紧力矩足够，但头部没有一字槽，在空间狭窄无法使用套筒的检修场景下，没法用一字螺丝刀应急拆装，而DIN404标准的开槽六角螺钉，恰好是针对这类场景优化的紧固件品类。

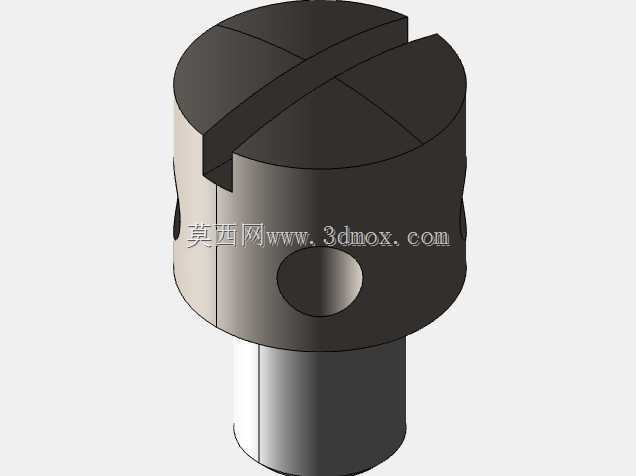

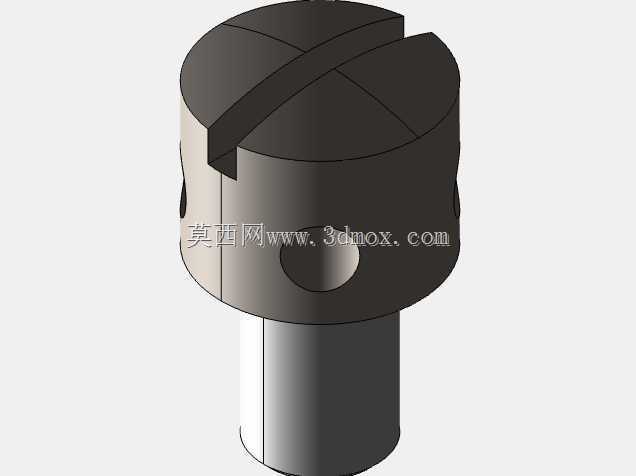

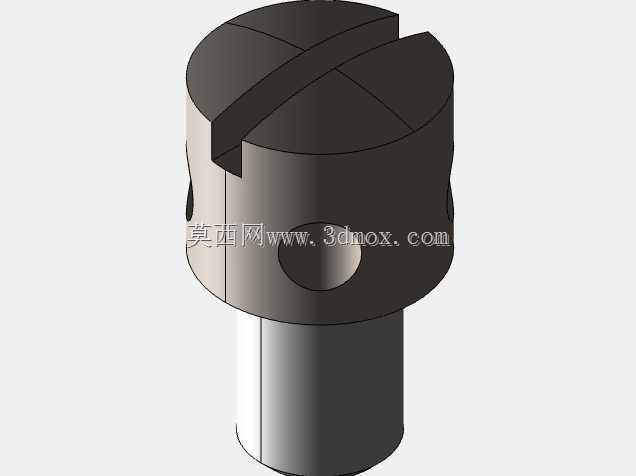

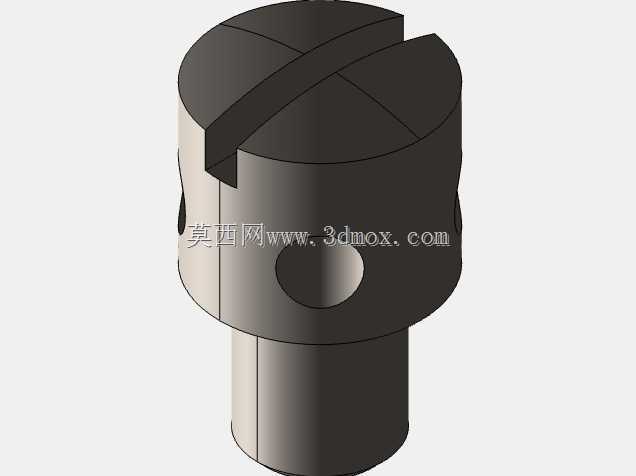

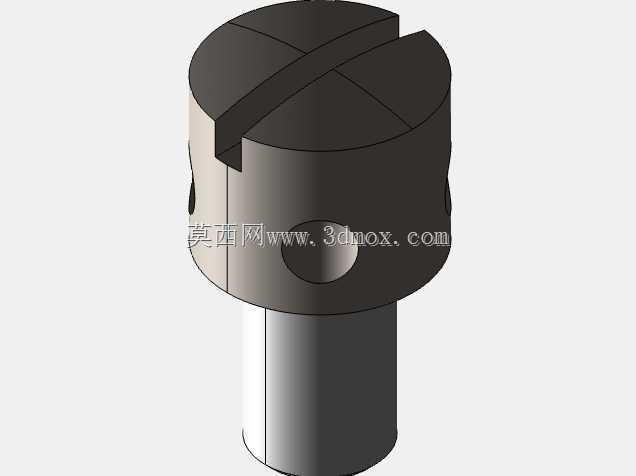

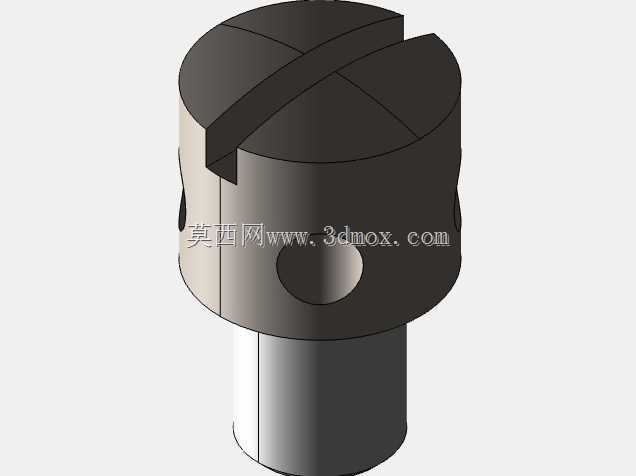

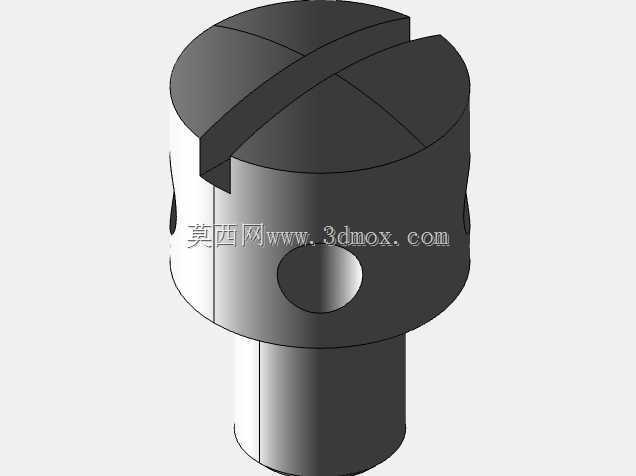

　　这套螺钉的头部采用六角柱加顶面一字开槽的复合结构，设计时首先考虑的是拆装场景的兼容性：六角头的对边尺寸严格遵循标准公差要求，常规运维时可以用套筒或者开口扳手施加足够的拧紧力矩，保证连接副的预紧力达标，避免电气设备运行过程中因振动出现接线松动、接触电阻过大发热的隐患；当运维现场空间受限，扳手无法垂直套入螺钉头部时，顶面的一字开槽可以兼容普通一字螺丝刀的操作，哪怕是在柜内布线密集、操作空间仅能容纳螺丝刀杆伸入的位置，也能完成螺钉的拆装，不需要额外拆除周边的线束或者元器件，大幅降低现场运维的操作难度。

　　头部的厚度设计也做了针对性优化，相比普通外六角螺钉，这类螺钉的头部厚度更薄，适配电气设备门板、接线端子排盖板这类安装间隙有限的位置，不会因为头部突出过高干涉柜门的关闭，或者和柜内相邻的元器件产生安全距离不足的问题。头部下方的承压面做了平整化处理，没有普通冷镦螺钉常见的合模缝凸起，安装时和被连接件表面的接触更均匀，不需要额外加装平垫圈也能保证足够的承压面积，在喷涂钣金、塑料绝缘件这类表面强度不高的被连接件上使用时，不会因为局部压强过大压坏表面涂层或者绝缘结构。

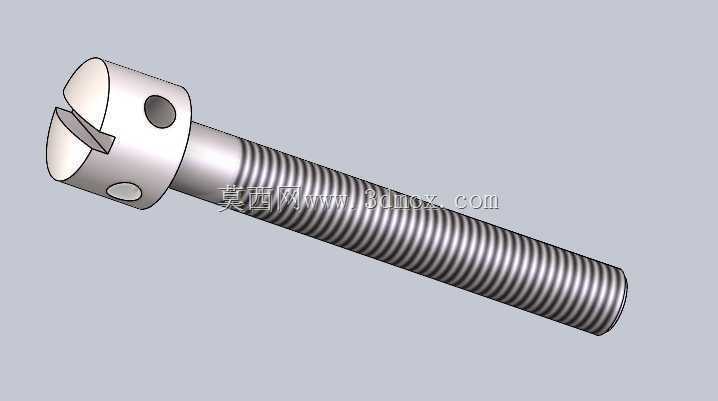

　　螺杆部分的尺寸覆盖了常用的电气安装规格，从适配薄门板固定的小直径短规格，到适配接线端子排、接地铜排连接的大直径长规格都有对应的配置，螺纹公差采用6g级通用公差，和市面上常规的六角螺母、薄板压铆螺母、机柜专用卡式螺母都能顺畅旋合，不需要定制配套的内螺纹件，设备厂商做选型时可以直接沿用现有供应链的配套紧固件，降低采购和仓储的管理成本。螺杆末端采用倒角处理，安装时可以顺畅对准内螺纹孔，不会出现螺纹错扣刮坏螺母螺纹的问题，哪怕是盲孔安装场景，也能避免切屑堆积在孔底导致螺钉无法拧到位的情况。

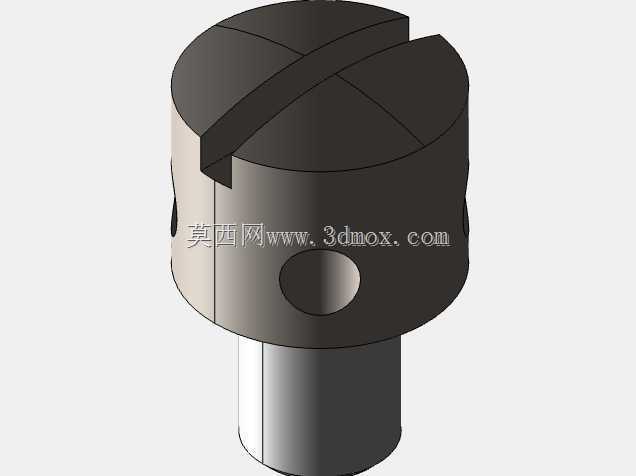

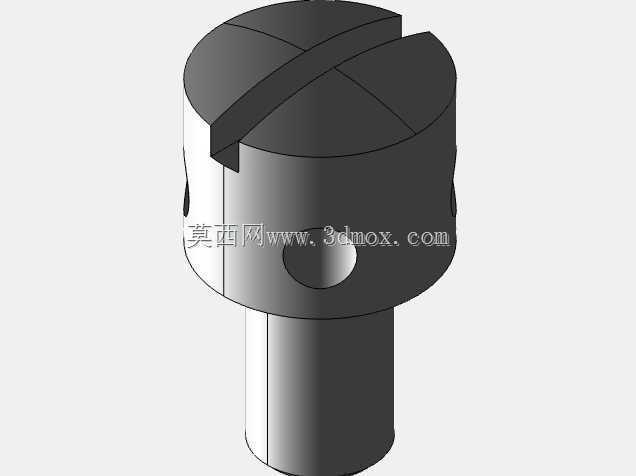

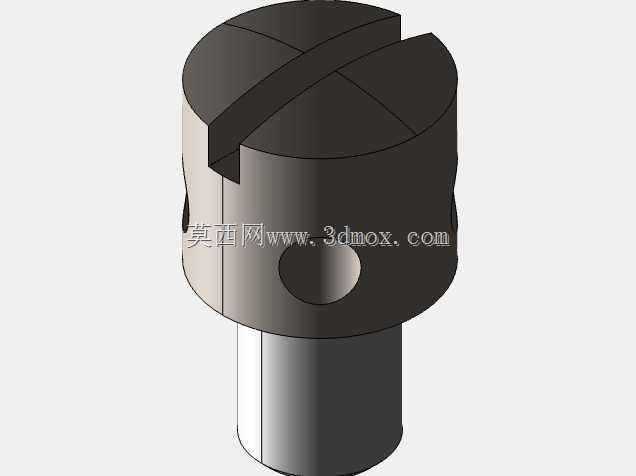

　　建模过程中，每个规格的配置都严格对应标准里的尺寸链要求：头部对边尺寸、对角尺寸、开槽的宽度和深度、螺杆的公称直径和螺距、不同长度规格对应的螺纹段长度，都按照标准公差带做了参数化关联，修改规格时只需要切换配置就能自动生成对应尺寸的模型，不需要重复绘制特征。开槽的位置严格居中，槽的两端和头部外圆保留足够的壁厚，避免拧紧时槽口开裂导致螺钉报废；头部侧面的孔位是铅封专用结构，设计时位置刚好在头部厚度的中心线上，铅封线穿过之后可以和设备上的铅封孔配合，完成封缄之后，非授权人员无法随意拆开螺钉，适配电表箱、计量柜这类需要防私自开启的场景，铅封孔的直径刚好能穿过常规的铅封钢丝，不会因为孔径过小穿线困难，也不会因为孔径过大导致铅封后容易松脱。

　　在设备装配的适配性上，这类螺钉的安装边界也做了充分考量：头部六角的外接圆直径比同规格普通外六角螺钉略小，在排布密集的接线端子位，相邻螺钉的扳手操作空间不会互相干涉，设计电气柜的安装孔位时，只需要按照螺钉公称直径预留标准的安装间隙，不需要额外放大孔位来避让头部。不同长度规格的螺钉，光杆段和螺纹段的分界位置也符合安装要求：当用于两层薄板的穿透连接时，螺纹段长度刚好能超出螺母2-3个螺距，既保证足够的啮合扣数，又不会因为螺杆伸出过长占用柜内的有效空间，或者划伤后续布线的线缆绝缘层。

　　从实际使用的可靠性角度，这类螺钉的结构设计也规避了很多普通紧固件的常见问题：顶面的一字槽深度控制在头部厚度的三分之一左右，既保证螺丝刀插入时有足够的咬合深度，不会因为槽太浅出现拧滑脱槽的问题，又不会因为槽过深降低头部的结构强度，在施加标准拧紧力矩时不会出现头部断裂的情况。头部和螺杆的过渡位置采用圆角过渡，避免冷镦加工时的应力集中，在承受振动载荷的场景下，不会在头杆结合位置出现疲劳断裂，适合轨道交通电气柜、户外光伏接线箱这类长期承受振动或者温度交变的使用场景。
