分体式后方传动齿轮组件结构设计

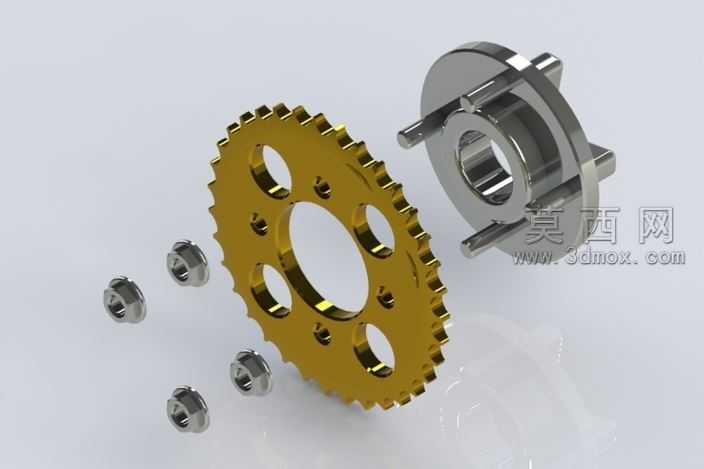

本作品为分体式后方传动齿轮组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动零件的设计规范，对各部件的配合公差、装配关系进行了精准还原。整体组件包含主传动链轮齿轮、定位连接法兰盘以及配套紧固螺栓三类核心零件，建模阶段先通过草图绘制确定齿轮的齿形轮廓，采用渐开线齿形生成逻辑保证齿形的传动合理性，对齿轮盘面上的减重孔进行对称式布局设计，在保证结构强度的前提下有效降低零件整体重量，适配传动场景的轻量化需求。连接法兰盘部分采用带定位销柱的结构设计，建模时对轴孔、定位销、安装凸台的尺寸进行了参数化约束，确保与齿轮盘面的安装孔位完全对应，可实现无干涉装配。配套的紧固螺栓采用标准外六角紧固件结构，建模时还原了螺纹段、光杆段、螺栓头的细节结构，保证装配时的位置匹配度。材质渲染阶段，主传动齿轮采用金色金属材质，调整材质的金属度、粗糙度参数模拟硬质合金镀层的金属质感，突出齿轮作为核心传动件的视觉辨识度；连接法兰盘采用银灰色哑光钢材材质，还原普通结构钢的表面质感，与金色齿轮形成清晰的视觉区分；紧固螺栓采用亮面镀铬金属材质，模拟标准紧固件的表面处理效果。场景搭建采用浅灰色纯色展示背景，搭配柔和的环境光与定向补光，通过光影效果突出各零件的结构轮廓与装配关系，将各零件沿装配轴线方向做爆炸式排布，清晰展示组件的拆分结构与装配逻辑，让观看者可以直观理解各零件的配合方式。设计过程中重点考量了传动组件的拆装便利性与传动稳定性，齿轮的齿距、齿厚参数经过合理校核，法兰盘的定位销结构可保证装配时的同轴度，避免传动过程中出现偏磨、异响等问题，减重孔的对称布局可保证齿轮高速转动时的动平衡，降低传动过程中的振动损耗，整体结构既满足机械传动的功能需求，也兼顾了零件加工的工艺可行性，各部件的结构均采用常规机械加工即可实现，无需特殊工艺，具备实际生产应用的参考价值。
