带单侧凸缘的精密传动链轮零件设计

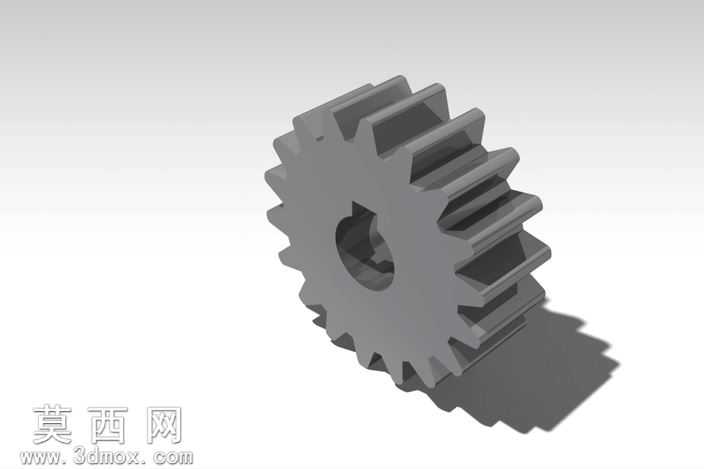

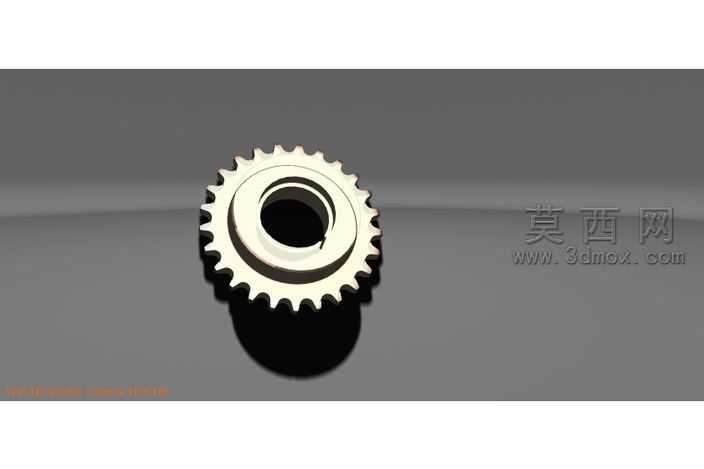

本零件为机械传动系统中常用的链轮构件，整体采用回转体对称结构设计，核心功能是与链条啮合实现精准的动力传递，适配常规节距的传动链条使用。建模过程中首先以中心轴线为基准建立基准坐标系，先绘制链轮的中心安装孔轮廓，中心孔为带单侧缺口的圆形结构，该缺口设计用于与传动轴上的定位键配合，实现周向固定，避免链轮传动过程中与轴发生相对转动，保障动力传递的稳定性。随后绘制链轮的主体轮毂部分，轮毂为阶梯式回转结构，靠近安装侧设置有一圈凸起的环形凸缘，凸缘的作用是对安装后的链轮进行轴向限位，同时提升轮毂部分的结构强度，避免长期受载后轮毂发生形变。轮齿部分的建模严格遵循链轮齿形的标准参数，先绘制单个齿的齿廓曲线，通过圆周阵列命令围绕中心轴线均匀排布所有轮齿，齿顶、齿根的过渡位置均做了圆角处理，消除应力集中点，提升零件的抗疲劳强度，减少传动过程中的齿面磨损。材质设定上选用常用的45号钢材质，表面做发黑防锈处理，渲染过程中为金属材质添加了细微的磨砂质感，还原真实机加工零件的表面纹理，同时通过光影调整突出轮齿的轮廓细节与凸缘的结构层次。设计过程中重点考量了零件的装配适配性，中心孔的尺寸公差、键槽的位置精度、轮齿的节距精度都按照通用机械传动的公差标准进行设定，既保障零件能够顺利与对应规格的传动轴、链条完成装配，也能保证传动过程中的啮合精度，降低传动噪音与冲击损耗。整体结构简洁紧凑，没有多余的冗余设计，在满足传动强度要求的前提下尽可能控制零件的整体重量，适合应用在中小载荷的机械传动场景中，可直接用于相关设备的结构设计参考、装配模拟以及加工生产的数模依据。
