立式电动破碎设备三维结构设计

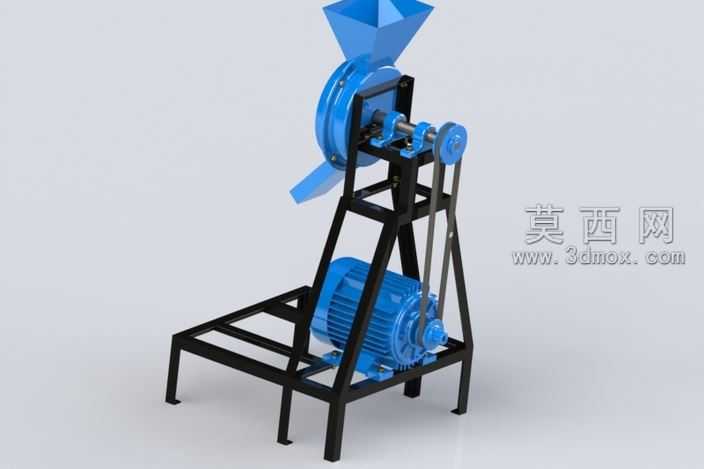

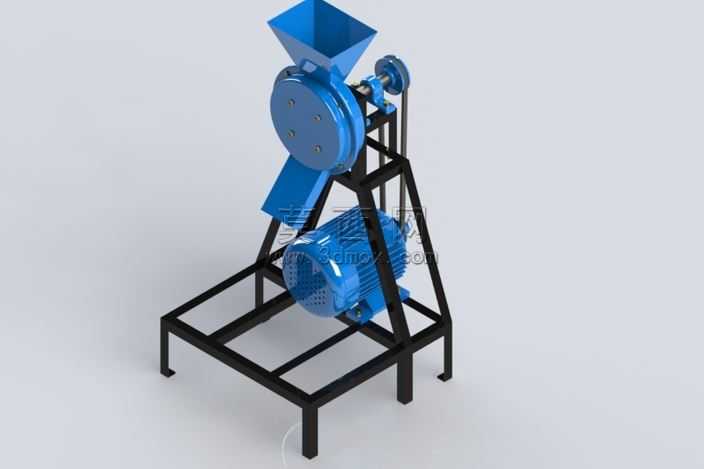

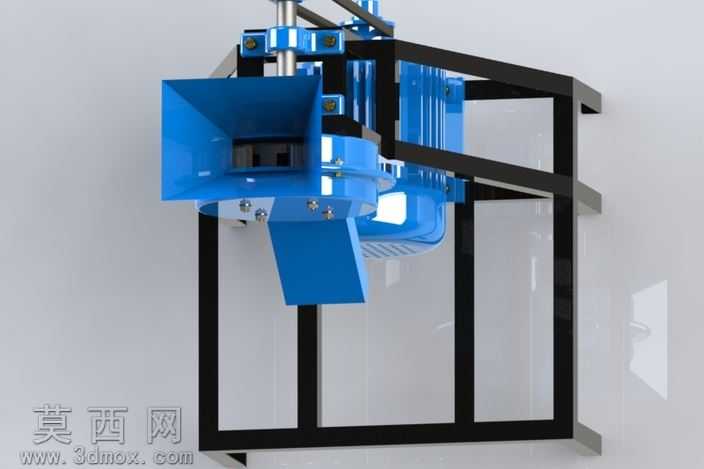

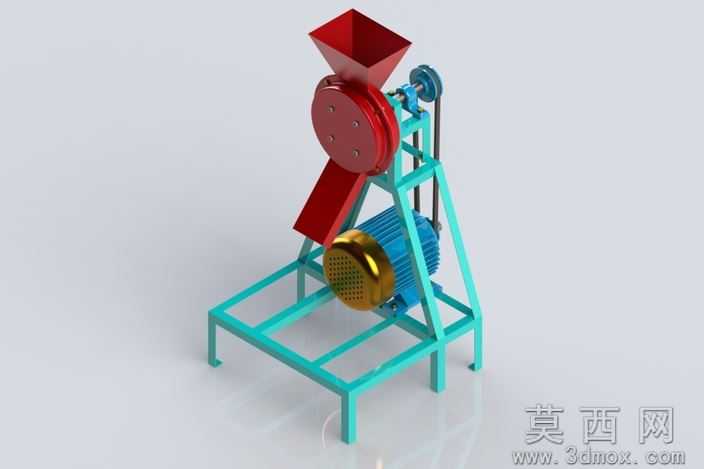

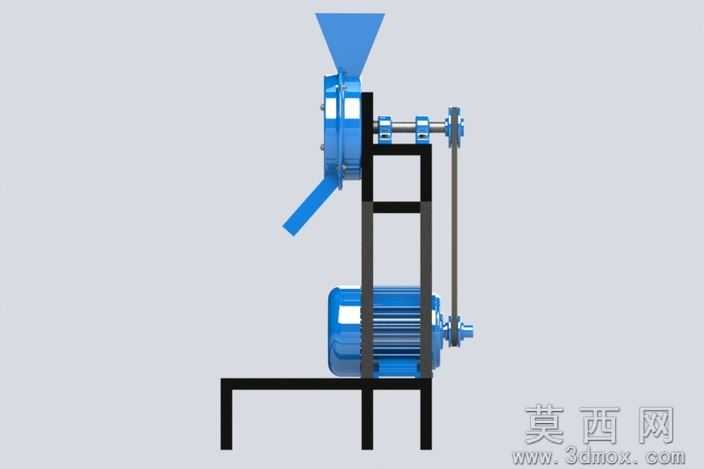

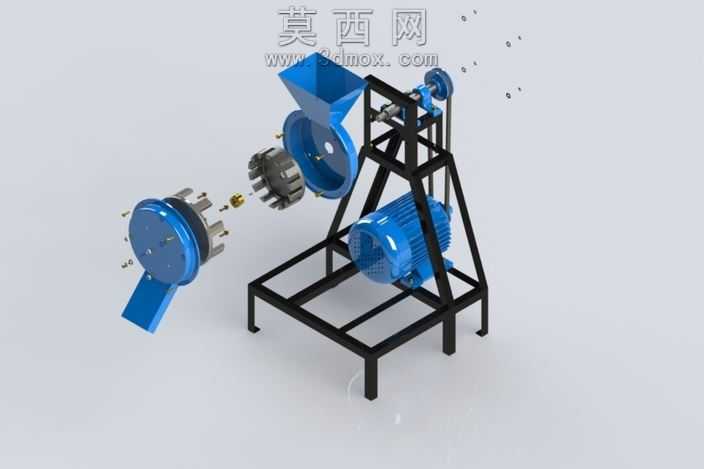

本作品为立式电动破碎设备的三维建模设计，整体采用框架式立式布局，通过三维建模软件完成全参数化结构搭建，各零部件均按照实际机械加工装配逻辑完成配合约束，可直观呈现设备的装配关系与运行原理。建模过程中首先搭建底部方管焊接机架，采用标准型钢截面参数绘制机架轮廓，通过焊接约束完成机架各杆件的连接，保证机架结构的稳定性与承重合理性，机架底部设置支撑脚结构，可适配不同安装地面的调平需求。动力部分采用立式电动机模型，按照真实电机的外形尺寸、安装孔位完成建模，电机通过带传动机构连接破碎腔主轴，带轮与传动带的建模还原了真实传动的张紧结构，可清晰展示动力传递路径。破碎腔部分为核心工作结构，建模时拆分了腔体外壳、内部破碎辊、定齿组件、端盖紧固件等多个零件，爆炸视图可清晰展示各零件的装配顺序，腔体上方连接锥形进料斗，采用倾斜导流面设计，可保证待破碎物料顺利进入破碎腔，腔体侧下方设置倾斜出料口，破碎完成的物料可依靠重力自动排出。设备的防护结构、紧固件、轴承座等细节零件均按照机械设计标准完成建模，材质渲染阶段为机架赋予哑光黑色金属漆材质，为电机、带轮、腔体外壳赋予亮蓝色工业烤漆材质，为进料斗、出料口赋予磨砂金属材质，为破碎内部构件赋予耐磨合金钢材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计兼顾了结构合理性与展示直观性，可用于破碎设备的结构教学、方案展示、装配指导等场景，建模过程中严格遵循机械设计的公差配合要求，各运动部件均预留了合理的运行间隙，可通过运动仿真模拟设备的实际破碎作业过程，验证结构运行的顺畅性。
