倒锥支柱蘑菇形储水供水水塔结构

　　做市政给排水、厂区供水配套的结构设计时，这类倒锥支柱蘑菇形水塔是很常见的重力供水储水构筑物，和地面卧式储水罐不同，它依靠架高的罐体形成自然水头，不需要额外配置恒压供水泵组就能稳定输出满足管网压力要求的供水，在中小型厂区、乡镇集中供水点、偏远作业区的供水系统里应用十分广泛，能有效抵消供水时段的水量波动，在用水高峰时释放储水补充管网流量，用水低谷时储存富余来水，平衡整个供水系统的压力波动，避免管网出现水锤或者压力不足的问题。

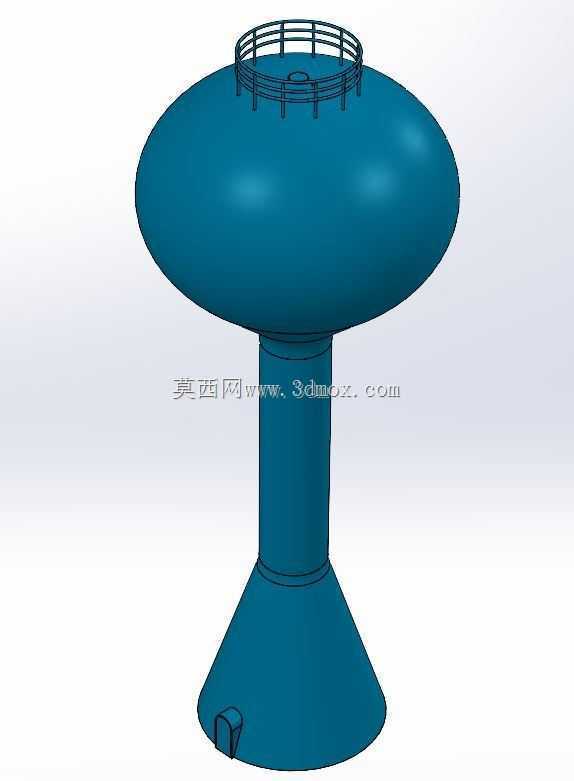

　　从结构设计逻辑来看，这个模型的外形完全贴合工程实际的受力需求：底部采用倒锥形扩大基础，和常规直立柱式水塔相比，倒锥结构能把上部罐体的荷载更均匀地扩散到安装基础面，降低对地基承载力的要求，不需要做过深的桩基处理，在地质条件一般的区域也能稳定安装，同时倒锥段侧面预留的出水接口位置，刚好对应罐体最低液位的排污、出水接驳位，能保证罐体排空时无积液残留，减少长期储水带来的淤泥沉积问题。中部采用等径直立柱作为支撑结构，柱体直径经过荷载校核，既能承担上部满水状态下罐体的全部竖向荷载，也能抵御常规地区的风载作用，柱体内部预留了管道穿行空间，进水管、溢流管、液位监测线缆都可以从柱体内部排布，避免外部管线长期暴露在户外出现老化、冻损问题。上部的椭球形储水罐体是整个结构的核心功能段，和传统圆柱形罐体相比，椭球曲面的受力更均匀，罐壁不需要做过厚的加强筋就能承受满水状态下的静水压力，同时椭球外形的风阻系数更小，在强风环境下结构所受的水平荷载更低，顶部设置的环形护栏是检修作业的安全防护结构，完全符合高空作业的防护规范要求，护栏围合的区域预留了检修人孔安装位，方便运维人员定期进入罐体内部做清淤、防腐检查作业。

　　从安装边界的尺寸适配角度来说，这类水塔的安装需要预留足够的安全退让距离，基础周边3米范围内不能设置其他永久性建构筑物，一方面满足吊装作业的空间需求，另一方面也避免罐体溢水、检修时对周边设施造成影响；罐体的有效储水容积和支柱高度是匹配设计的，支柱高度决定了供水的自然水头压力，常规15米架高的水塔就能满足0.15MPa左右的管网末端压力要求，覆盖半径500米范围内的供水需求。设计建模时需要重点校核几个关键受力点：一是倒锥基础和直立柱的连接节点，这个位置是应力集中区域，需要做圆弧过渡处理避免应力突变；二是直立柱和椭球罐体的下连接节点，满水状态下这个位置承受的竖向剪力最大，建模时需要做局部加厚处理；三是罐体顶部的护栏连接位，要保证护栏和罐体的连接强度满足1kN/m的水平荷载要求，避免检修时护栏脱落。

　　在实际工程应用中，这类水塔的适配场景很灵活，既可以作为独立的供水储水设施使用，也可以和二次加压泵站配套，作为高位调蓄设施使用，相比地下储水池加变频泵的供水方案，这类架高水塔的运维成本更低，不需要持续的电力供应就能维持供水压力，在供电稳定性较差的区域有不可替代的优势。建模过程中还原的外形比例完全符合工程实际的尺寸逻辑，没有出现结构受力不合理的异形设计，各个功能段的衔接都对应实际工程的构造要求，不管是用于给排水方案的可视化展示，还是用于结构受力的初步仿真分析，都能直接作为基础模型使用，不需要做大幅度的结构调整。
