农用覆膜作业机架结构设计方案

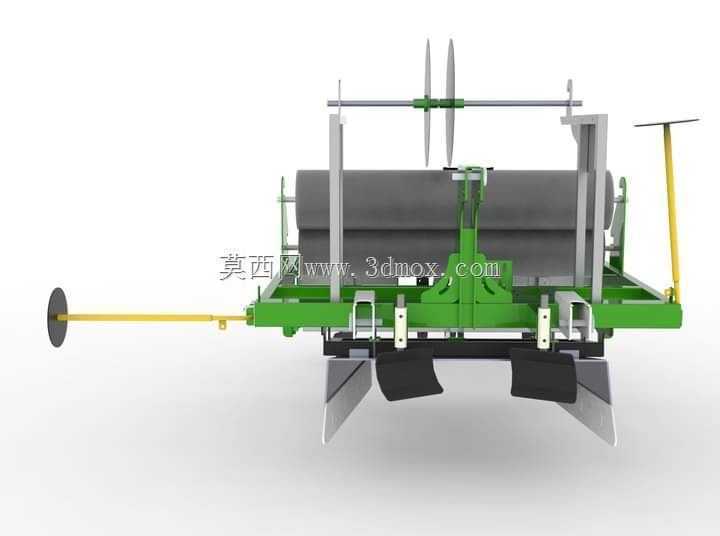

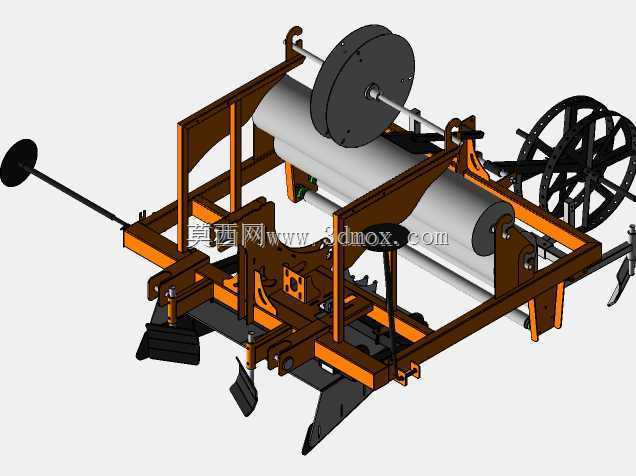

　　这套机架结构针对旱地作物种植环节的覆膜作业需求开发，适配小马力轮式拖拉机后悬挂挂载场景，主要用于平原、缓坡地块的作物种植前地表覆膜工序，可同步完成开沟、展膜、压膜边覆土的连续作业，替代传统人工铺膜的高劳动强度模式，在西北、华北的棉花、玉米、加工番茄种植区域有广泛的适配空间。从结构布局来看，整机采用框架式方管焊接主架作为承载核心，主架横向宽度匹配1.2米至1.5米幅宽的农用地膜卷，纵向挂载深度控制在拖拉机后悬挂提升行程的合理区间内，避免作业时出现架体剐蹭地表或地膜展平张力不足的问题。主架上方设置水平贯穿的膜卷安装轴，轴端采用快拆式挡盘结构，更换不同幅宽、不同卷径的地膜卷时无需额外工具，挡盘与膜卷端面的接触面积经过加大设计，

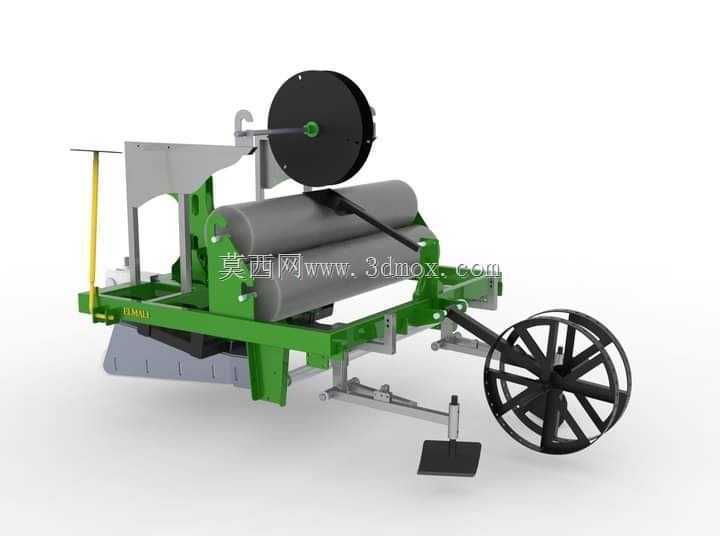

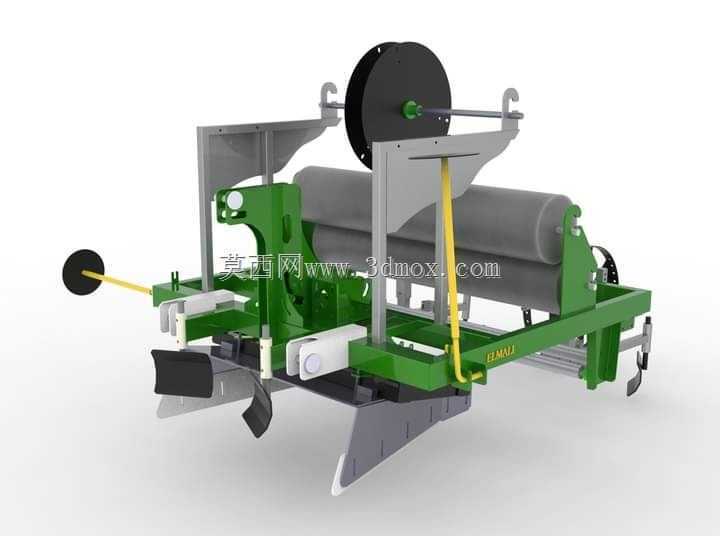

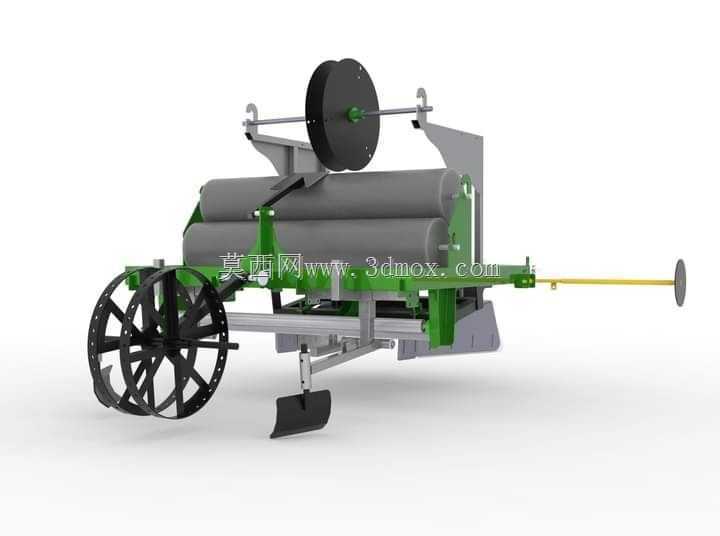

　　可避免软质膜卷芯管在转动放膜过程中出现端面变形、放膜卡滞的问题。主架前部两侧对称设置可调深度的开沟犁体，犁体采用65锰钢刃口焊接结构，通过U型螺栓与主架纵梁连接，可根据地块土壤硬度、覆膜要求的埋膜深度调整犁体的入土角度与垂直高度，开出的沟型整齐连续，为膜边压覆预留足够的覆土空间。主架后部两侧对应设置压膜轮与覆土导板，压膜轮采用橡胶外缘的轮式结构，作业时紧贴地膜两侧边缘将膜边压入开沟犁预先开出的沟内，后续的覆土导板将垄侧的浮土导流至膜边沟内完成压覆，避免大风天气下地膜被掀起失稳。主架侧方延伸设置的地轮组件采用幅条式铁轮结构，轮缘带有抓地齿，在松软沙壤土地块作业时不会出现打滑空转，地轮的转动通过链传动结构与膜卷轴形成转速匹配，

　　可根据作业行进速度同步控制放膜速度，避免放膜过快导致地膜褶皱、或放膜过慢拉扯地膜导致拉伸变形甚至撕裂的问题。设计过程中重点考量了不同地块的通过性，主架底部的离地间隙在作业状态下保持25厘米以上，可越过田间常见的土块、作物根茬，不会出现架体托底壅土的情况；所有外露的转动部位均设置了简易防尘挡圈，适配田间多尘、多秸秆碎屑的作业环境，减少日常维护的频次。机架的挂载接口采用标准三点式悬挂结构，可直接匹配国内多数25-50马力段轮式拖拉机的后悬挂系统，无需额外改装连接支架，挂接操作单人即可完成，挂接后整机的重心位于拖拉机悬挂提升点的合理受力范围内，不会出现翘头或悬挂负载过载的问题。针对地膜展平的张力控制，膜卷安装轴处设置了可调阻尼结构，

　　可根据地膜的厚度、材质调整转动阻尼，在拖拉机起步、停机的瞬间不会出现膜卷惯性过度转动导致地膜松垮下垂的情况；主架中部设置的水平展膜辊采用光滑镀锌钢管材质，表面无突出焊点或毛刺，避免刮伤地膜表面，展膜辊的安装高度经过多轮调试，可保证地膜从膜卷导出到覆盖地表的过程中保持均匀的张紧力，贴合垄面无悬空。在结构强度校核阶段，主架的方管壁厚选择4mm规格，所有焊接节点均采用满焊工艺并做焊渣清理、防锈底漆处理，可承受田间作业时的颠簸冲击、土壤阻力的交变载荷，正常作业工况下机架的变形量控制在1mm以内，不会因长期受力出现架体扭曲导致的作业精度下降。各调节部位的连接螺栓均采用防松螺母配置，避免作业过程中震动导致螺栓松动、作业参数偏移；针对易磨损的开沟犁刃口、压膜轮外缘，均设计为可更换结构，磨损后无需更换整个部件，降低后期使用的维护成本。这套结构在设计时也兼顾了非作业季的存放需求，整机无突出的尖锐结构，拆解后可堆叠存放，占用仓储空间较小；地轮、开沟犁等突出部件可在存放时翻转贴合主架，避免搬运过程中出现磕碰损坏。
