靠墙式户外淋浴排水一体化装置结构

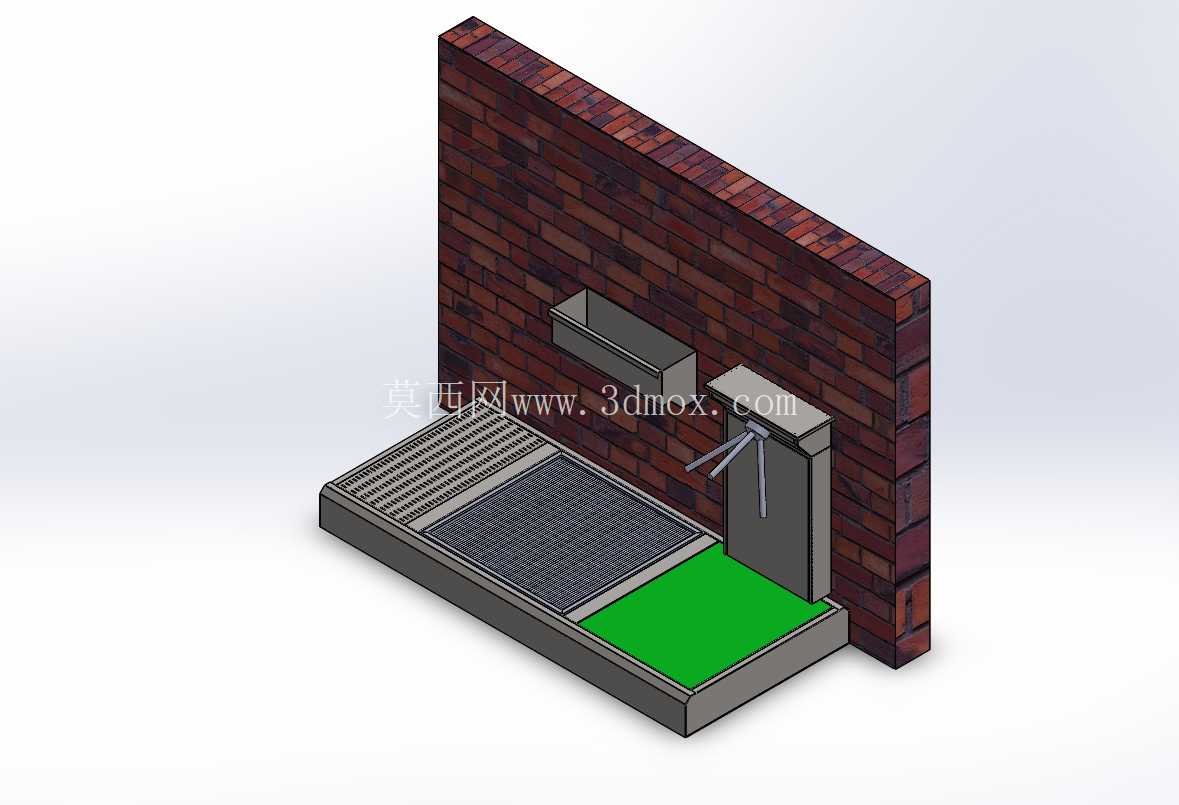

　　该装置主要面向户外庭院、泳池周边、露营基地公共洗浴区等场景设计，核心解决户外临时洗浴的给排水整合、场地适配问题，避免传统户外淋浴管线外露、排水漫流的弊端。从结构布局来看，整体采用贴墙安装的L型排布，依托现有砖砌墙体作为安装承载面，无需额外搭建独立支撑框架，大幅降低现场施工的土建工作量。装置底部为一体化集成基座，基座靠墙体一侧预留了淋浴控制阀的安装位，控制阀采用暗装嵌入墙体的设计，仅露出操作手柄与出水接头，出水端配备可调节角度的金属出水嘴，可根据使用需求调整出水方向，避免水花飞溅到非洗浴区域。

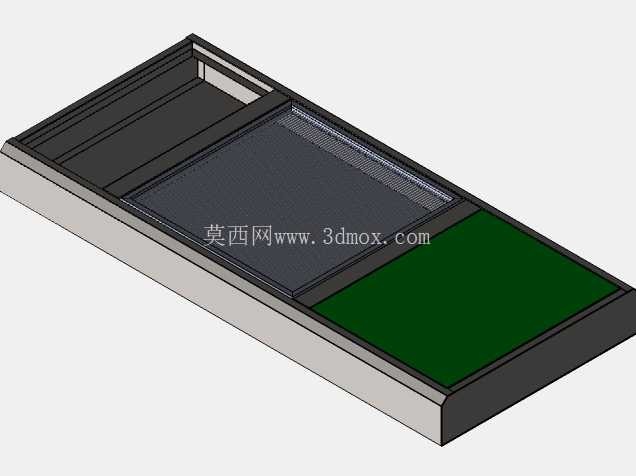

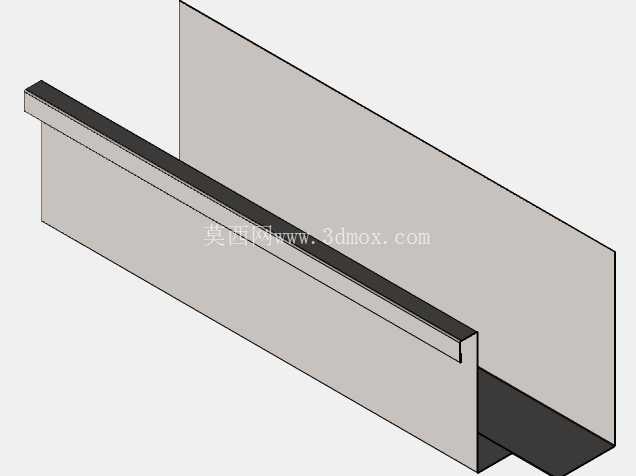

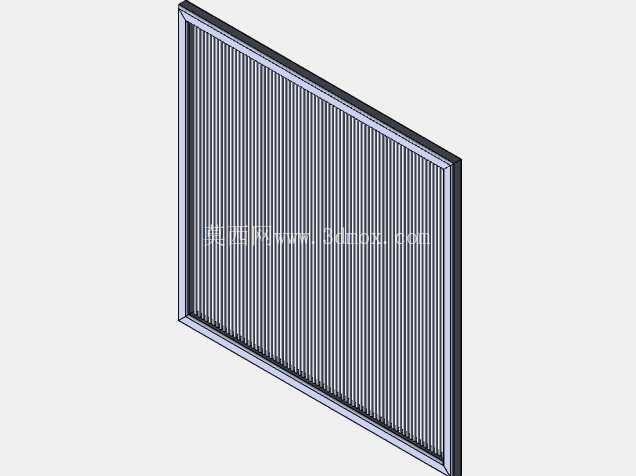

　　基座表面做了明确的功能分区，靠近控制阀的区域设置绿色防滑踩踏区，表面做磨砂防滑纹理处理，湿态下摩擦系数不低于0.6，满足赤脚站立的防滑安全要求；相邻区域为长条形格栅排水区，格栅间隙控制在8mm，既可以快速排走洗浴废水，又能避免细小杂物落入排水管道造成堵塞，格栅下方为倾斜式集水腔，集水腔坡度设置为3%，可将废水快速导向预设的排水接口，无积水残留死角。靠墙的砖砌体部分除了承载控制阀之外，还预留了嵌入式置物凹槽，凹槽深度150mm，可临时放置洗浴用品，凹槽边缘做圆角处理，避免磕碰划伤。

　　设计过程中优先考虑了户外使用的耐候性，所有外露金属部件均采用304不锈钢材质，基座主体采用玻璃钢模压成型，抗紫外线老化、耐水腐蚀，可在-20℃到60℃的环境温度下长期使用，不会出现开裂、锈蚀问题。安装边界方面，装置整体贴墙后突出墙面的总厚度为1200mm，沿墙体方向的总长度为1800mm，基座总高度为150mm，安装时仅需将基座底部与地面做找平固定，对接好进水、排水管线即可投入使用，无需对原有墙体做大规模开洞改造，适配绝大多数已建成的户外砖砌墙体场景。结构设计上做了模块化拆分，基座、格栅、控制阀组件、置物槽均为独立可拆部件，后期维护时可单独更换损坏部件，无需整体拆解装置。

　　考虑到户外使用的冬季防冻需求，进水管道在墙体内的部分预设了保温层安装空间，控制阀位置预留了泄水螺塞，冬季低温环境下可排空管道内残留积水，避免冻裂管路。排水格栅的承重能力按照单人洗浴的使用场景设计，单点承重可达到150kg，正常使用过程中不会出现格栅变形、断裂问题。基座与地面、墙体的衔接位置预留了密封胶打胶槽，安装时打中性耐候密封胶即可实现防水密封，避免废水从衔接缝隙渗入地面基层造成返潮问题。
